Bearbeitungszentrum MMV 2000

Bearbeitungszentrum MMV 2000

Bearbeitungszentrum MMV 2000

AUSSTATTUNG

Fräsmaschine mit Motorspindel 15000 U/min – 46 kW (S1/S6), 125 / 170 Nm (S1/S6)
Rollenführungen
Direkt angetriebene Kugelumlaufspindeln mit Eilganggeschwindigkeit bis zu 50 m/ min

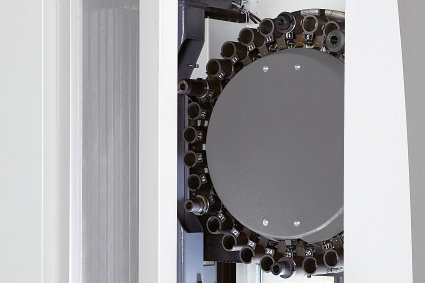

Werkzeugwechsler mit 40 Werkzeugen
Bearbeitungszentrum mit Siemens oder Heidenhain
EMCONNECT - Digitaler Prozess-Assistent (840D sl)

Technische Daten

Arbeitsbereich
Verfahrweg in X/Y/Z 2000 / 800 / 750 mm
Abstand Spindelnase Tisch 0 / 750 mm
Anzahl der Achsen (Basisversion) 3 (4,5 optional)
Eilganggeschwindigkeit X/Y/Z 50 / 50 / 50 m/min

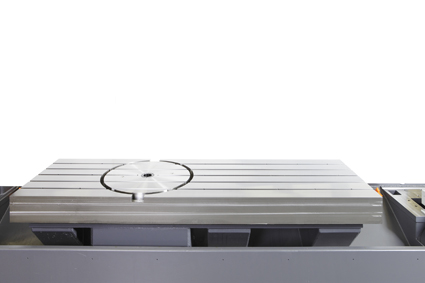

Aufspannfläche 2400 x 950 mm
Max. Tischbelastung 2200 kg
Werkzeugwechsel
Anzahl der Werkzeugplätze 30
Max. Werkzeugdurchmesser 75 (125) mm
Frässpindel
Max. Drehzahl 15.000 U/min
Max. Drehmoment 125 (S1) / 170 (S6) Nm
Abmessungen
Dimensionen (LxBxH) 6144 x 4267 x 3160
Maschinengewicht 22000 kg

Highlights

  • Flexibler, kompakter Baukasten und ergonomisches, ansprechendes Design

  • Ausführung als 3-, 4- oder 5-Achsen-Variante

  • Fräsmaschine mit leistungstarker Motorspindel

  • Stabile Linearführungen der Grösse 55 (X-Achse)

  • Direkt angetriebene Kugelumlaufspindeln auf der X- und Z-Achse, präziser und leiser Betrieb

  • Bearbeitungszentrum mit integriertem Rundtisch und B-Achse mit Torque-Motoren

  • Pneumatischer Gewichtsausgleich mit hoher Dynamik

  • SIEMENS 840D sl und

  • HEIDENHAIN TNC 640

  • EMCONNECT für Siemens 840D sl

Maschinenbett

Achsantriebe

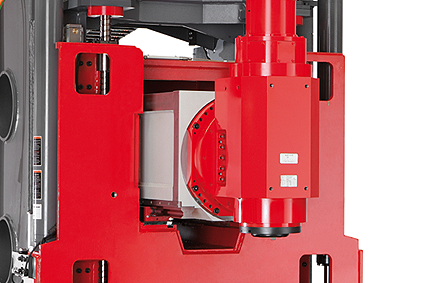

Frässpindel

Aufstellplan/Arbeitsraum

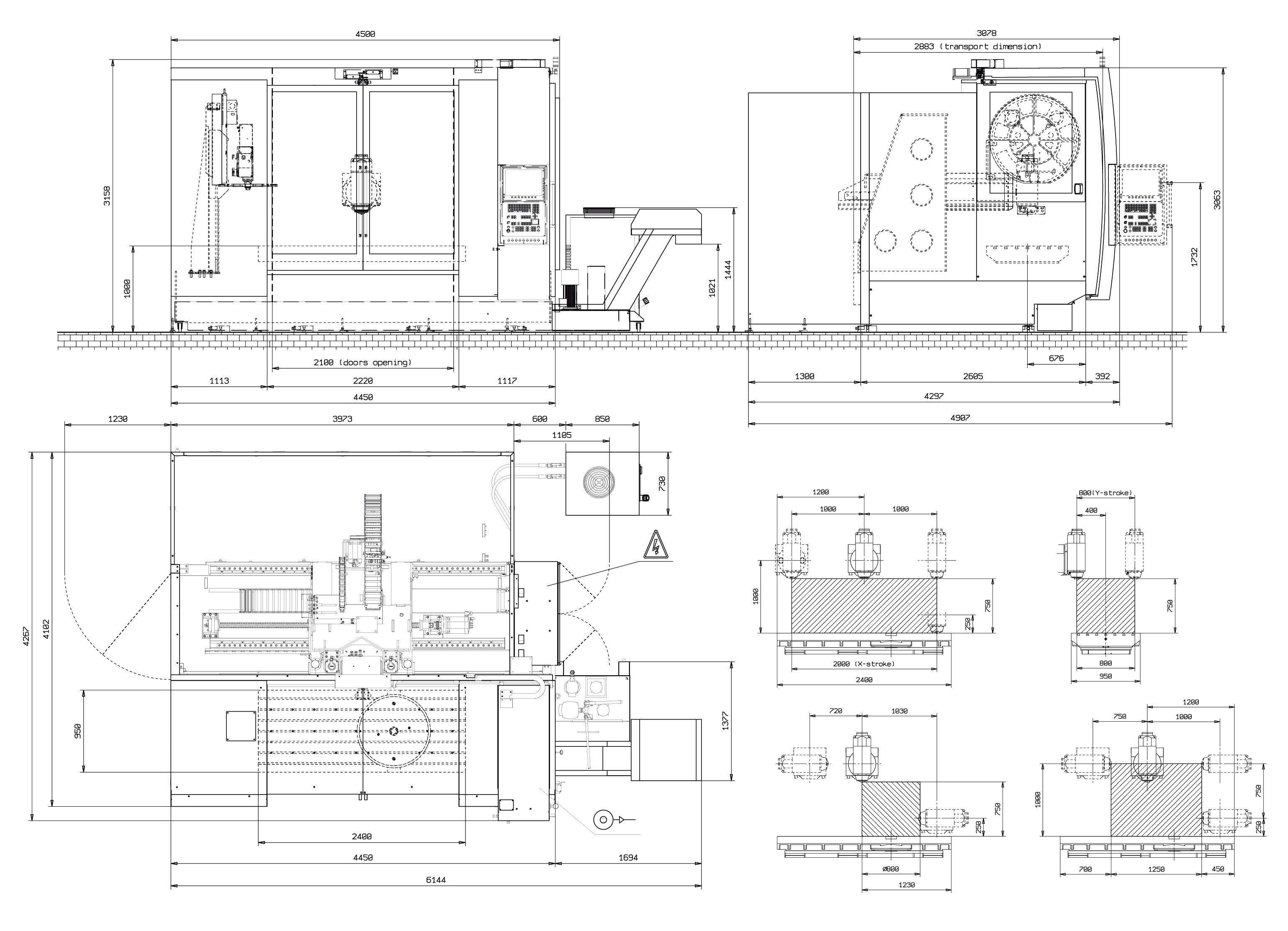

Aufstellplan, Arbeitsraum MMV 2000

Aufstellplan, Arbeitsraum MMV 2000

Werkstücke

Anwendungsbeispiele

  • Allgemeiner Maschinenbau
  • Flugzeugbau
  • Bohr- und Fräsarbeiten

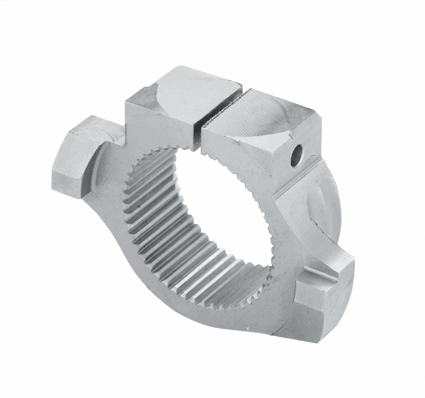

Antriebsverbindung

Antriebsverbindung (Aluminium)

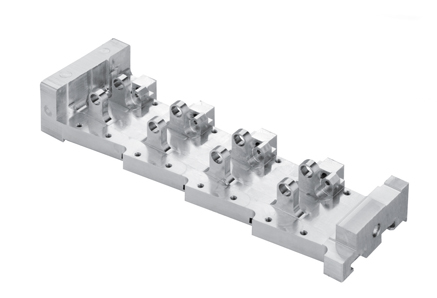

Befestigungsteil Elektrik i. Flugzeug

Befestigungsteil (Aluminium)

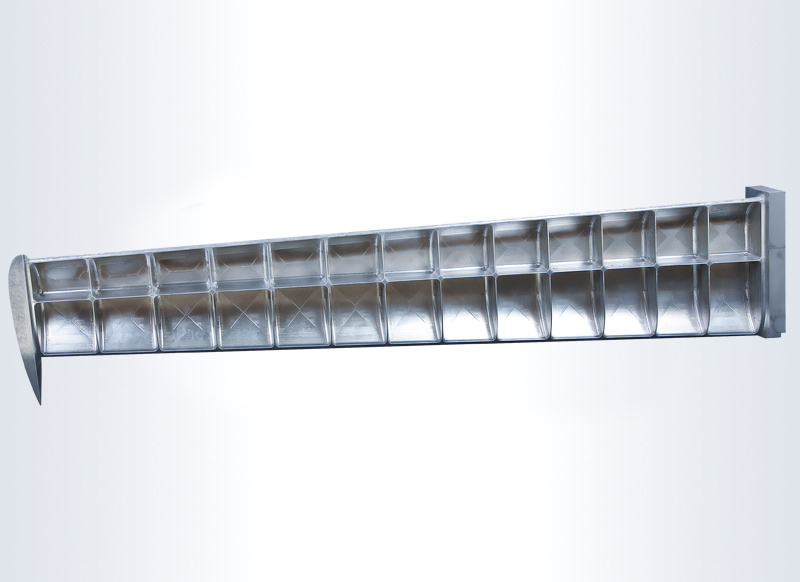

Strukturteil

Strukturteil (Aluminium)

Versionen

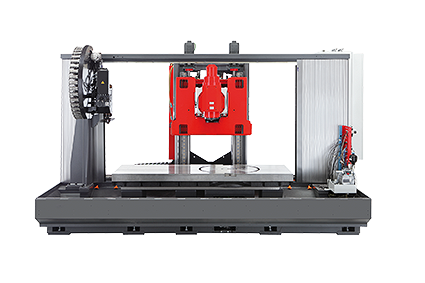

3-Achs-Version MMV 2000

3-Achs-Version mit Motorspindel 15.000 U/min Siemens 840D sl oder Heidenhain TNC 640 Steuerung

Optionen/Zubehör

Hochdruck-Kühlmittelpumpe

Über eine Drehführung mit einer 20-bar Hochdruckpumpe werden die Werkzeuge über die Spindel mit Kühlmittel versorgt.

Linearmesssystem

Lineare Positionsmessung mittels Glasmaßstab in der X-Achse standard (Y-, Z-Achse optional): zur Eliminierung von Wärmegang und zur Erhöhung der Maschinengenauigkeiten.

Werkstückvermessung

Werkstückvermessung zum Vermessen des Werkstücks in der Maschine.

Drehdurchführung durch den Rundtisch

Drehdurchführung durch den Rundtisch zum Anschließen eines hydraulisch betätigten Spannmittel.

Laser-Einrichtung für die Voreinstellung, Bruchkontrolle und Profilmessung

Eine Lichtschranke am Maschinentisch tastet die Werkzeugschneiden ab und nimmt die Werte automatisch in den Werkzeugkorrekturspeicher für weitere Auswertungen auf.

Steuerung/Software

Sinumerik 840D sl inkl. ShopMill

Die Sinumerik 840D sl ist das universelle und flexible CNC-System. Mit einer breiten Funktionalität eignet sie sich für den Einsatz in nahezu allen Technologien. Die Sinumerik 840D sl setzt Maßstäbe hinsichtlich Dynamik, Präzision und Integrierbarkeit in Netzwerke. Mit der Sinumerik 840D sl setzen Sie auf:

  • höchste Performance und Flexibilität
  • durchgängige Offenheit
  • hochwirksamen Personen- und Maschinenschutz

Highlights:

  • Freie Konturprogrammierung
  • Fräszyklen für komplexe Konturen
  • Schnelles Bezugspunkt-Setzen mit Tastsystemen
  • Schwenken der Bearbeitungsebene
  • Zylindermantel-Bearbeitung
  • 3D-Werkzeugkorrektur
  • Schnelles Arbeiten durch kurze Satzverarbeitungszeit

Details einblenden Details ausblenden
Heidenhain TNC 640
Die TNC 640 von HEIDENHAIN ermöglicht neben Fräsbearbeitungen auch kombinierte Fräs-Dreh-Bearbeitungen. Sie eignet sich besonders für Fräs-Dreh-, HSC- und 5-Achs-Bearbeitungen an Maschinen mit bis zu 18 Achsen.

Die werkstattgerechte und vielseitige Steuerung verfügt über umfangreiche Funktionen.

Details:

  • 19 Zoll TFT-Farb-Flachbildschirm
  • Optimierte Benutzer-Oberfläche
  • Dialoggestützte schnelle Auswahl von Funktionen
  • Umfangreiche Bearbeitungszyklen
  • Moderne grafische Simulation
  • Optimierte Bewegungsführung und kurze Satzverarbeitungszeit

Details einblenden Details ausblenden

Download

Bearbeitungszentrum_MMV_2000.pdf

07.06.2022
Preview Download
