Universalfräsmaschine mit beweglichem Querträger in Portalbauweise

AUSSTATTUNG

Längs- und Querbewegung mittels Ritzel-Zahnstange
Querschlitten der Universalfräsmaschine komplett verkleidet
Schlitten ausgestattet mit 8 integrierten Führungsbahnen
Hauptspindelmotor: 60 kW
Angetriebene Fräsköpfe 3+2 und/oder 5 Achsen: 38 kW, 600 Nm, 6000 minˉ¹
Hochgeschwindigkeits-5-Achsen Fräskopf bis 42 kW, 120 Nm, 24000 minˉ¹
Portalfräsmaschine mit numerischer Steuerung Heidenhain, Siemens

Technische Daten

Arbeitsbereich
Verfahrweg in X/Y/Z X: ab 4550 mm und mehr / Y: 3000 - 4000 mm / Z: 1500 - 2500 - 2000 mm
Vorschubgeschwindigkeit 40 m/min
Tisch Belastung des Bodens: 15000 Kg/m²
Hauptspindel
Max. Antriebsleistung 60 kW (S1)
Max. Drehmoment 600 Nm (S1)

Highlights

  • Portalfräsmaschine mit hoher Dynamik und Genauigkeit
  • Hohe Beschleunigung
  • Flüssigkeitsgekühlte Motoren auf allen linearen Achsen
  • Schruppen bis Feinstzerspanen

Aufstellplan/Arbeitsraum

Aufstellplan Dynamill

 Aufstellplan Dynamill

Aufstellplan Dynamill 2

Aufstellplan Dynamill

Werkstücke

Anwendungsbeispiele

Anwendungsbeispiele

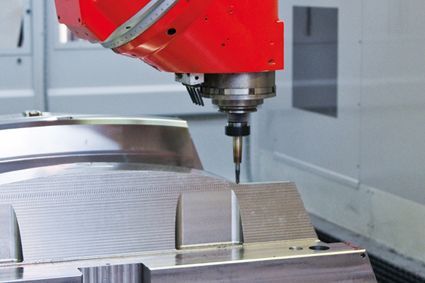

  • Schlichten eines Stempels für eine Pressform

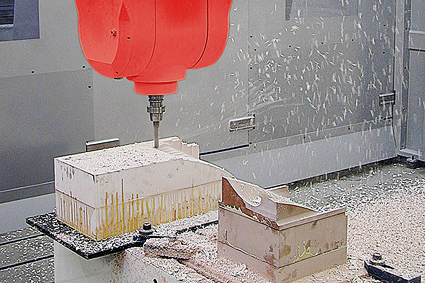

  • Zerspanen eines Kunstharzteils

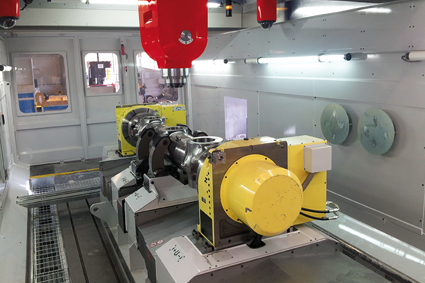

Application Cases

aerospace, styling, Kategorie 5

Fräskopf

Universalfräskopf mit automatischer Positionierung

Universalfräskopf mit automatischer Positionierung auf ein Tausendstel und Elektrospindel
  • 42 kW (S1)
  • 67 Nm (S1)
  • 24000 rpm

Leistungsdiagramm

Leistungsdiagramm zu Universalfräskopf mit automatischer Positionierung auf ein Tausendstel Grad

5-Achsen Gabelfräskopf mit Hochgeschwindigkeitsspindel

  • 26000 rpm
  • 40,5 kW (S1)
  • 35,4 Nm (S1)

Leistungsdiagramm

Leistungsdiagramm für 5-Achsen-Gabelfräskopf mit Hochgeschwindigkeitsspindel

5-Achsen Gabelfräskopf mit Hochgeschwindigkeitsspindel

  • 24000 rpm
  • 42 kW
  • 67 Nm (S1)

Power Diagram

Power Diagram for Full 5-Axis fork type milling head with high speed spindle

Universal Fräskopf mit automatischer Positionierung

Universal Fräskopf mit automatischer Positionierung auf ein Tausendstel Grad
  • 6000 rpm
  • 38 kW (S1)
  • 1000 Nm (S1)

Leistungsdiagramm

Leistungsdiagramm zu Universalfräskop mit automatischer Positionierung auf ein Tausendstel Grad

Fräskopf mit verlängerter Spindel

  • 3000 rpm
  • 15 kW (S1)
  • 190 Nm (S1)

Leistungsdiagramm

Leistungsdiagramm zu Fräskopf mit verlängerter Spindel

Leistungsdiagramm

Leistungsdiagramm zu kontinuierlichem 5-Achsen-Universalfräskopf

Kontinuierlicher 5-Achsen Universalfräskopf

  • 6000 rpm
  • 38 kW (S1)
  • 1000 Nm (S1)

Steuerung/Software

Siemens 840D sl für Mecof

Die numerische Steuerung Siemens 840D Solution Line erlaubt die Optimierung der Steuerungs- und Antriebsparameter, um maximales Leistungsniveau beim Zerspanen mit hoher Geschwindigkeit zu erzielen.

Details einblenden Details ausblenden
Heidenhain TNC 640 HSCI

Die Heidenhain Steuerung ist für einen unkomplizierten Zugang zur werkstattgerechten Programmierung ausgelegt - die TNC 640 unterstützt Sie optimal mit praxisorientierten Dialogen und aussagekräftigen Hilfsbildern.

Die Heidenhain Steuerung ist mit den DIN/ISO Programmierstandards kompatibel.


Details einblenden Details ausblenden
