Portalfräsmaschine Megamill

Portalfräsmaschine Megamill

Portalfräsmaschine Megamill

Universalfräsmaschine für die 5-Achs-Bearbeitung von Werkzeugstahl, Stahl, Aluminium und Verbundwerkstoffen

AUSSTATTUNG

Universalfräsmaschine in Stahlschweißkonstruktion mit hochgenauem, spielfreiem Ritzel-Zahnstangenantrieb in der X-Achse und Y-Achse
Z-Schieber als Box-in-Box Ausführung
Thermosymmetrischer Aufbau und 8-fach Lagerung des Z-Schiebers
Spielfreie Linear-Rollenführungen in allen Linearachsen für eine hohe Positionsgenauigkeit
Hauptspindelmotor: 40 kW / 1200 Nm

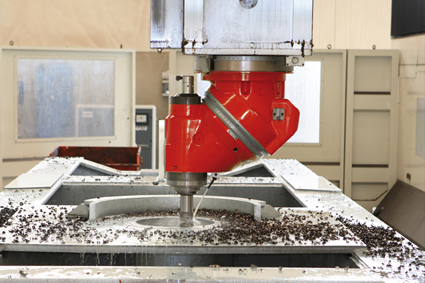

Mechanische Fräsköpfe stufenlos positionierbar und simultan
Köpfe mit Elektrospindel stufenlos positionierbar und simultan
Automatische Kopf- und Werkzeugwechselsysteme
Portalfräsmaschine mit numerischer Steuerung Heidenhain od. Siemens

Technische Daten

Arbeitsbereich
Verfahrweg in X/Y/Z X: 7500 mm und mehr, Y: 4000-5000-6000-7000 mm, Z: 1500-2000 mm
Anzahl der Achsen (Basisversion) 3+2 und 5
Vorschubgeschwindigkeit 30 m/min
Motorspindel
Antriebsleistung 40 kW
Max. Drehmoment 1200 Nm

Highlights

  • Höchstleistungen in der Bewegung und Zerspanung
  • 30 m/min sowohl in der Bearbeitung als auch im Eilgang
  • Hoher Drehmoment und Leistung: 1200 Nm / 40 kW
  • Optimal für Formen in der Automobilindustrie und große Werkstücke der Luft- und Raumfahrtindustrie

Aufstellplan/Arbeitsraum

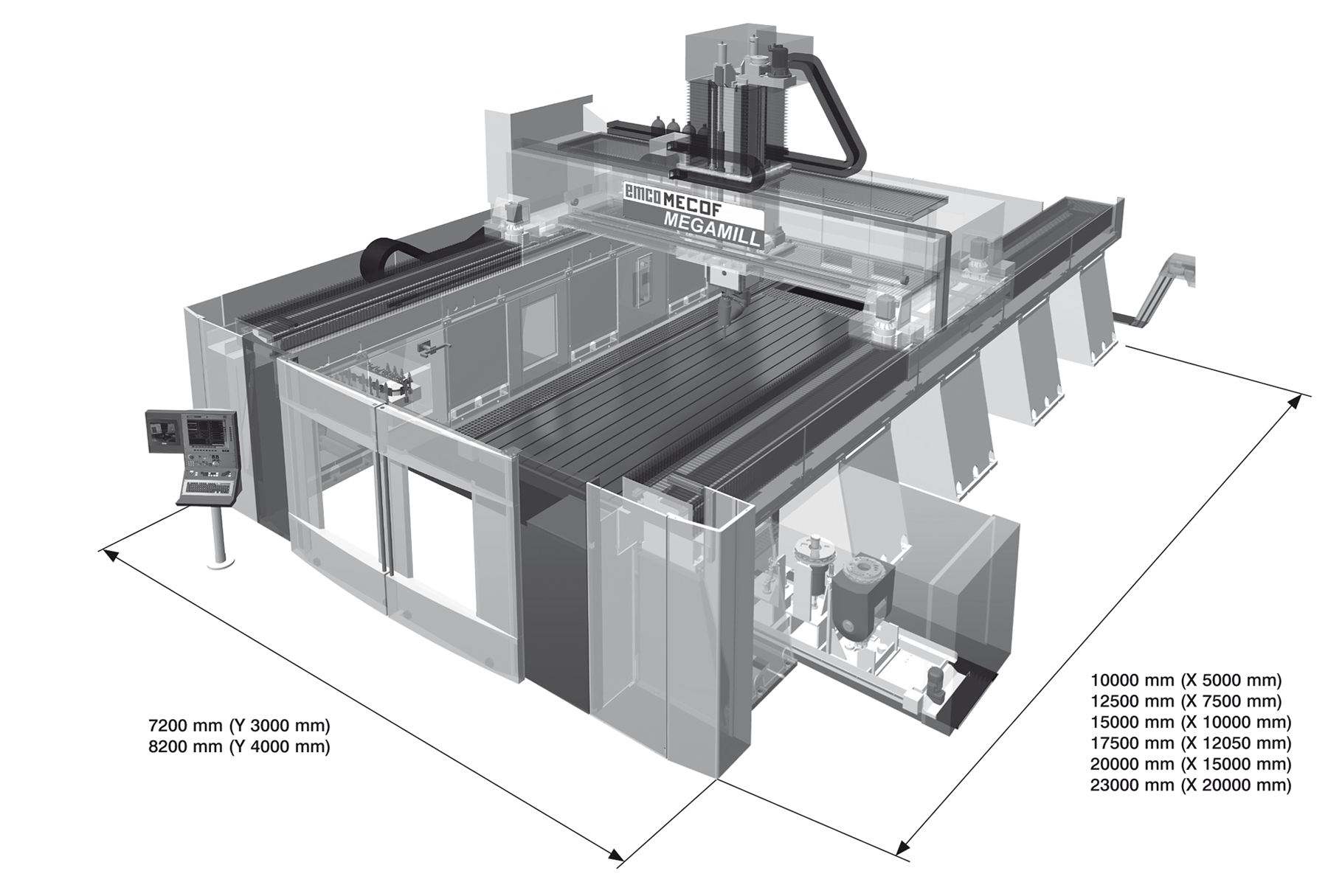

Aufstellplan Megamill

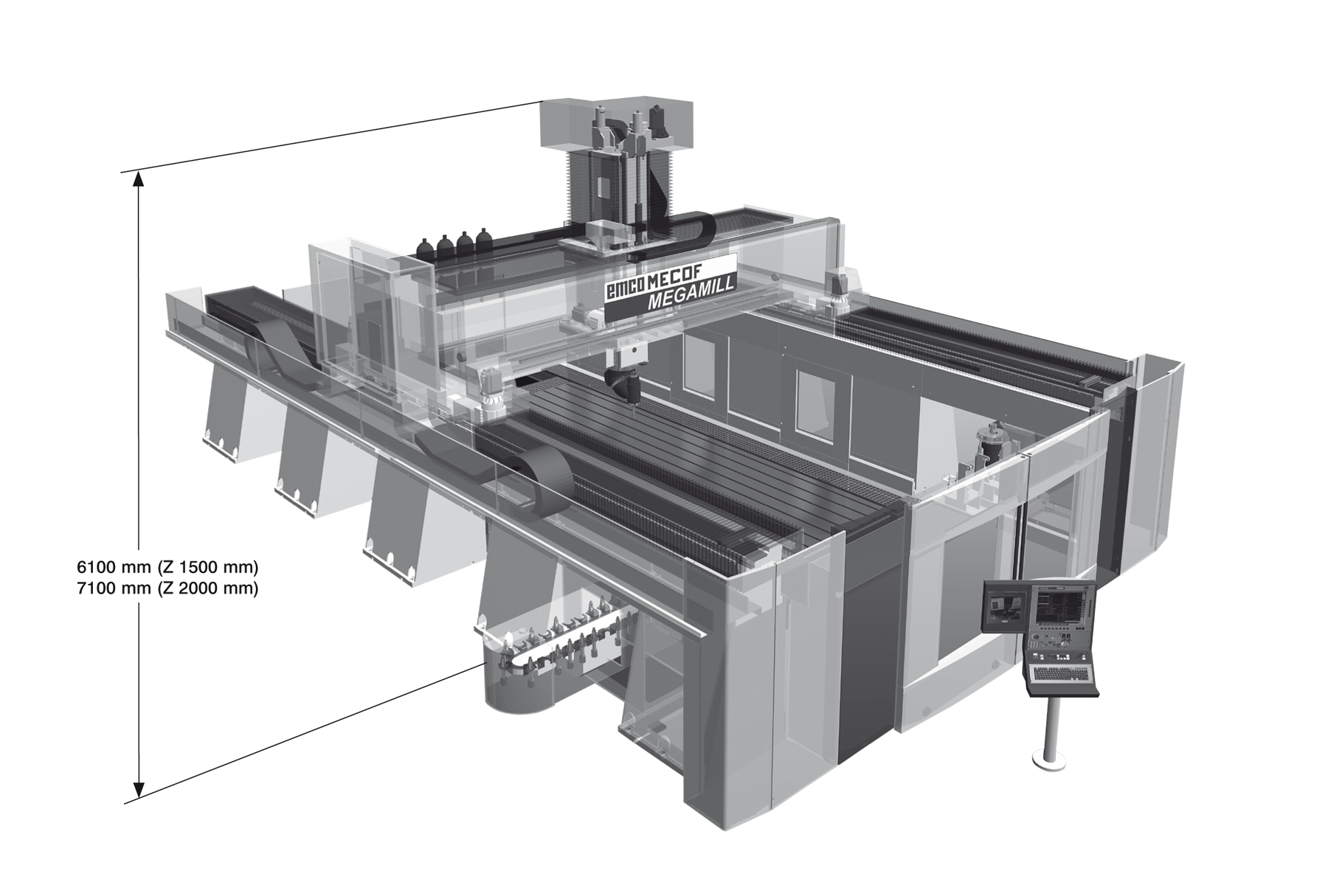

Aufstellplan Megamill 2

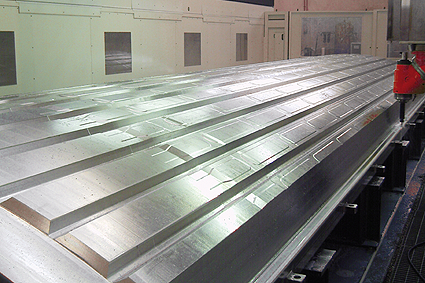

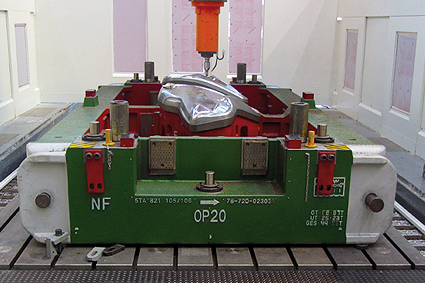

Application Cases

mould & die, aerospace, styling

Steuerung/Software

Heidenhain iTNC530 für Mecof

Die Klartext-Programmierung ist seit 30 Jahren die Standard-Programmiersprache für alle TNC-Steuerungen und generell für die werkstattorientierte Programmierung optimiert. Die Betriebsart smarT.NC leitet selbsterklärend und intuitiv anhand übersichtlicher Formulare durch die komplette NC-Programmierung bis hin zur Bearbeitung. Dazu brauchen Sie weder eine spezielle Programmiersprache noch G-Funktionen zu lernen. Die Steuerung führt Sie durch leicht verständliche Fragen und Hinweise.

Details einblenden Details ausblenden
Siemens 840D sl für Mecof

Die numerische Steuerung Siemens 840D Solution Line erlaubt die Optimierung der Steuerungs- und Antriebsparameter, um maximales Leistungsniveau beim Zerspanen mit hoher Geschwindigkeit zu erzielen.

Details einblenden Details ausblenden
