Universalfräsmaschine Ecomill

Fräsmaschine mit Horizontalspindel und fahrbarem Ständer

AUSSTATTUNG

Die symmetrische Struktur des Ständers ermöglicht eine hohe Steifheit
Universalfräsmaschine mit Querschlitten und Ständer in "Box-in-Box" Struktur
Mechanische Fräsköpfe mit 3+2 Achsen bis zu 38 kW, 600 Nm, 6000 rpm
Fräskopf mit Elektrospindel: 40,5 kW, 35,4 Nm, 18000 rpm
Grundmaschine beinhaltet Späneförderer
Heidenhain- oder Siemens-Steuerung

Technische Daten

Arbeitsbereich
Verfahrweg in X/Y/Z X=6000 - 10000, Y=1300, Z=2500 mm
Anzahl der Achsen (Basisversion) 3+2
Eilganggeschwindigkeit X/Y/Z 30 m/min
Max. Tischbelastung Maximalbelastung des Bodens: 15 t/m²
Werkzeugwechsel
Anzahl der Werkzeugplätze 40/60 Plätze

Highlights

  • Hohe Dynamik und Präzision durch Fräsköpfe mit Torquemotoren
  • Universalfräsmaschine bereit für Industrie 4.0
  • 15° Unterschnitt am Universalfräskopf mit Hochgeschwindigkeitsspindel
  • Direktantriebe bei allen mechanischen Köpfen, sowie zusätzlich Fräsköpfe mit Motorspindeln
  • Automatische Werkzeugwechsler mit 120 Plätzen mitfahrend, oder feste Werkzeugwechselmagazine bis zu 203 Werkzeuge
  • Maschinenkonfiguration nach Kundenwunsch

Aufstellplan/Arbeitsraum

Overall dimensions

Machine layout

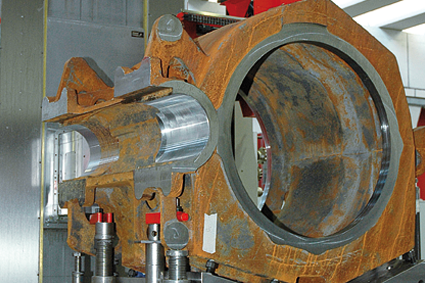

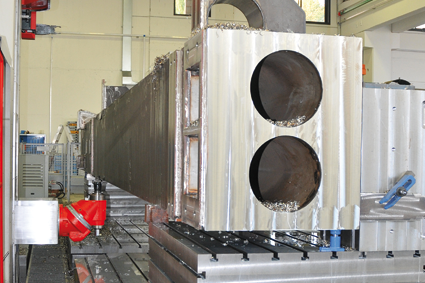

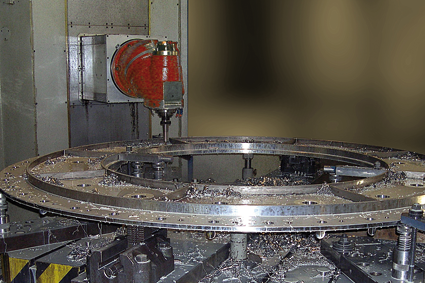

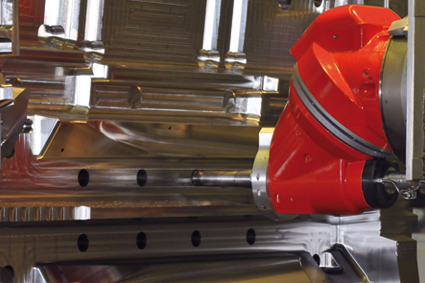

Application Cases

mould & die, aerospace

Optionen/Zubehör

Werkzeugvermessung

Werkzeugvermessung mit Laser

Automatischer Werkzeugwechsler mit 40 Plätze

Messtaster mit Funkverbindung

Späneförderer

Steuerung/Software

Siemens 840D sl für Mecof

Die numerische Steuerung Siemens 840D Solution Line erlaubt die Optimierung der Steuerungs- und Antriebsparameter, um maximales Leistungsniveau beim Zerspanen mit hoher Geschwindigkeit zu erzielen.

Details einblenden Details ausblenden
Heidenhain TNC 640 HSCI

Die Heidenhain Steuerung ist für einen unkomplizierten Zugang zur werkstattgerechten Programmierung ausgelegt - die TNC 640 unterstützt Sie optimal mit praxisorientierten Dialogen und aussagekräftigen Hilfsbildern.

Die Heidenhain Steuerung ist mit den DIN/ISO Programmierstandards kompatibel.


Details einblenden Details ausblenden
