Gantry Dynamill G5
Gantry Dynamill G5

Gantry Dynamill G5

ALLESTIMENTO

Fresatrice universale con elevata dinamica e precisione grazie alle teste di fresatura a trasmissione diretta
Ampia area di lavoro - ridotta superficie di installazione
Fondazione a basso impatto
Gantry predisposta per l'Industria 4.0

Dati tecnici

Area di lavoro
Corsa in X/Y/Z X 2500/4000/6000/8000 // Y 2200/3500 // Z 1300/1500 mm
Avanzamento assi 40 m/min
Mandrino di fresatura
Numero utensili 24 / 48 / 64
Teste di fresatura
Testa birotativa a posizionamento millesimale automatico 38 (S1)/48 (S6) kW // 300 (S1)/373 (S6) Nm //6000 rpm

Punti di forza

  • Elevata dinamica e precisione grazie alle teste di fresatura a trasmissione diretta

  • Sottosquadro 15° sulla testa di fresatura universale con elettromandrino

  • Tecnologia DIRECT DRIVE su tutte le teste di fresatura con elettromandrino

  • Cambio utensile automatico

TESTE DI FRESATURA A 5 ASSI CON AZIONAMENTO DIRETTO: DESIGN MECOF

/ Fresatura / Foratura / Filettatura / Tornitura, ecc.

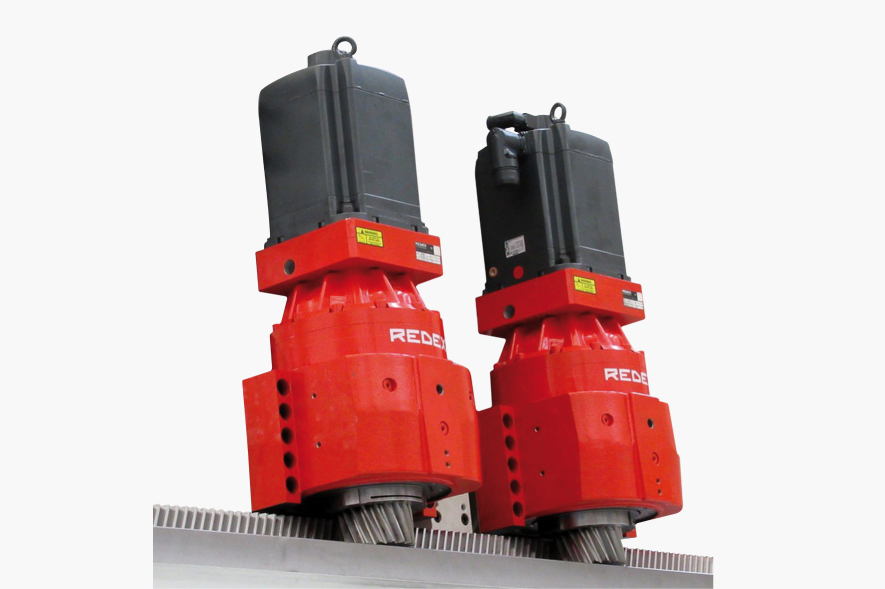

Motor assi - Siemens / Servo riduttori - Redex

SISTEMA SI ASPIRAZIONE

Polvere e fumi possono essere facilmente evacuati dal sistema di aspirazione Mecof integrato nella testa di fresatura a forcella

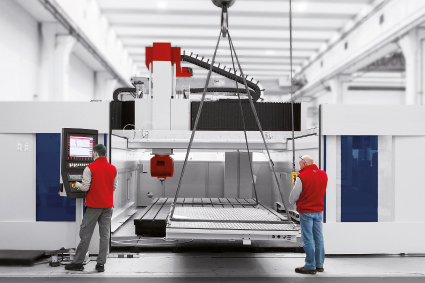

AREA DI LAVORO FACILMENTE ACCESSIBILE

Le ampie porte scorrevoli sul lato anteriore della macchina facilitano il carico e lo scarico di pezzi di grandi dimensioni.

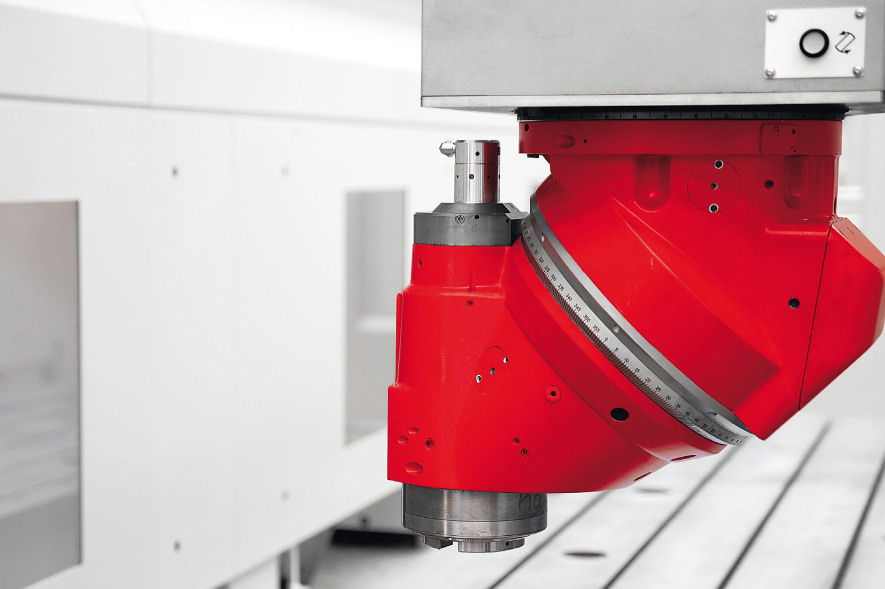

TCB6-E / MECOF Design

Testa birotativa a posizionamento millesimale. Un potente mandrino meccanico con elevata coppia per asportazioni importanti.

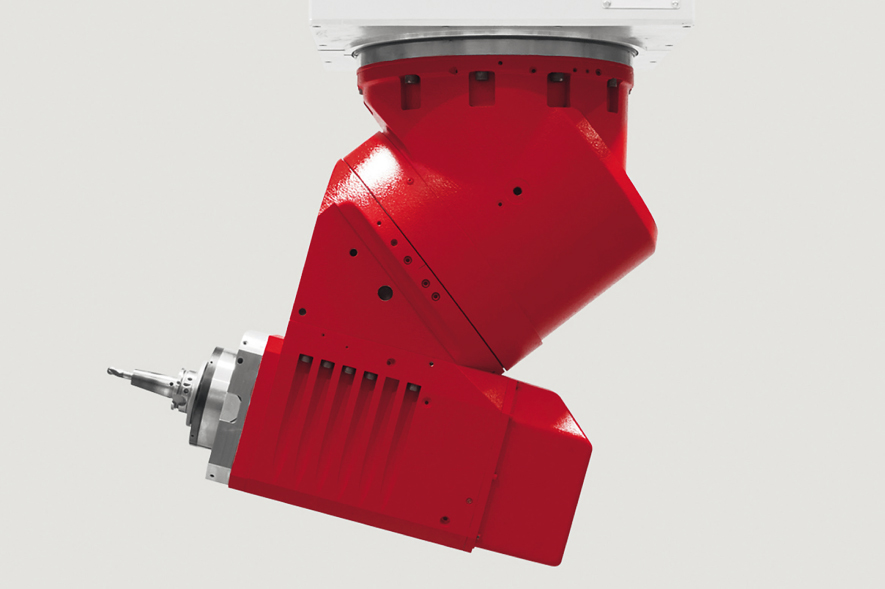

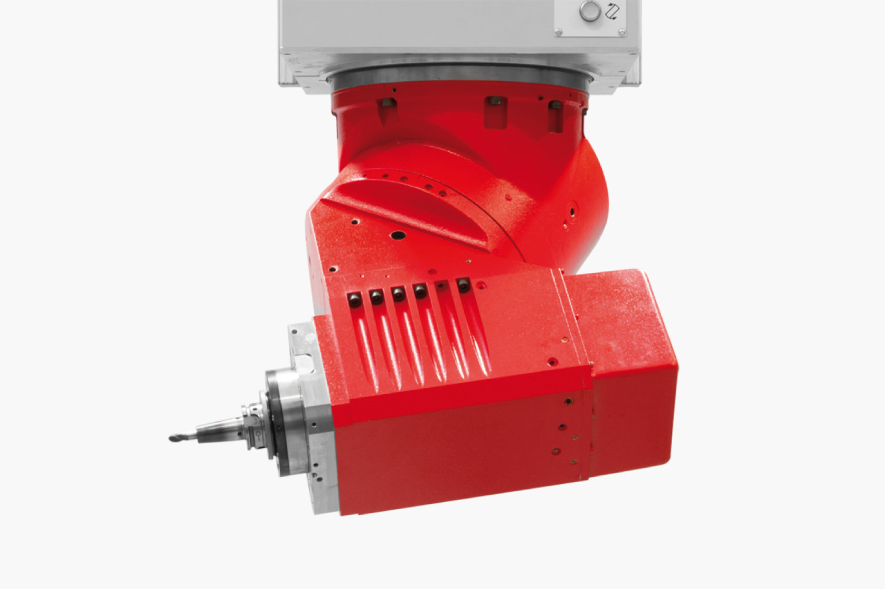

TWT / MECOF Design

Testa birotativa con elettromandrino e tecnologia DIRECT DRIVE. Il nuovo design con sottosquadro di 15° rende più agile la lavorazione di pezzi complessi.

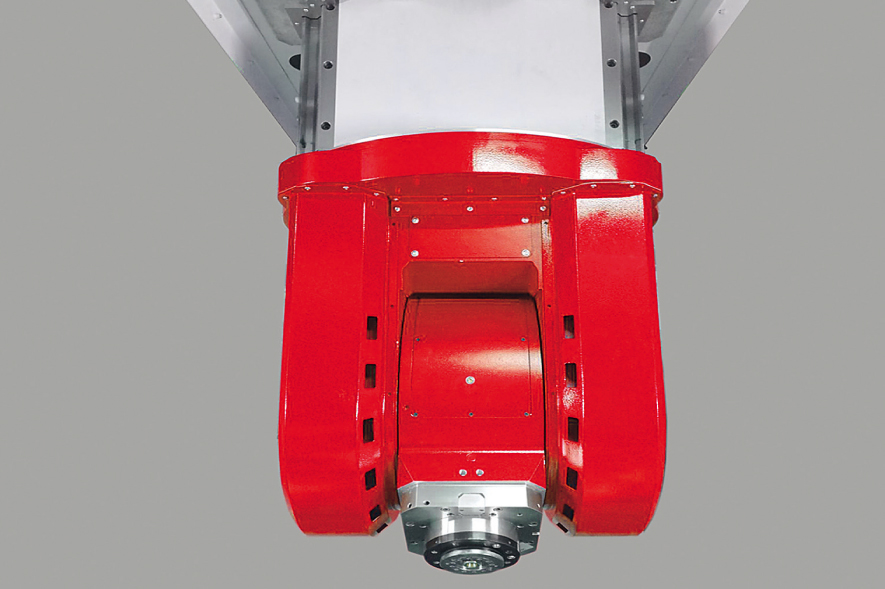

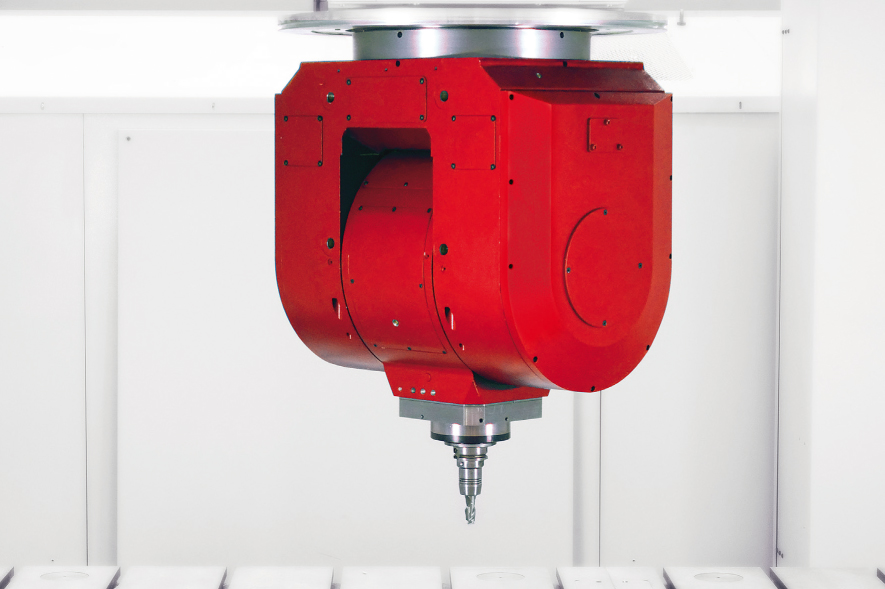

SP20_SP21 / MECOF Design

Testa di fresatura a forcella con elettromandrino e motori torque. Sottosquadro di 20°.

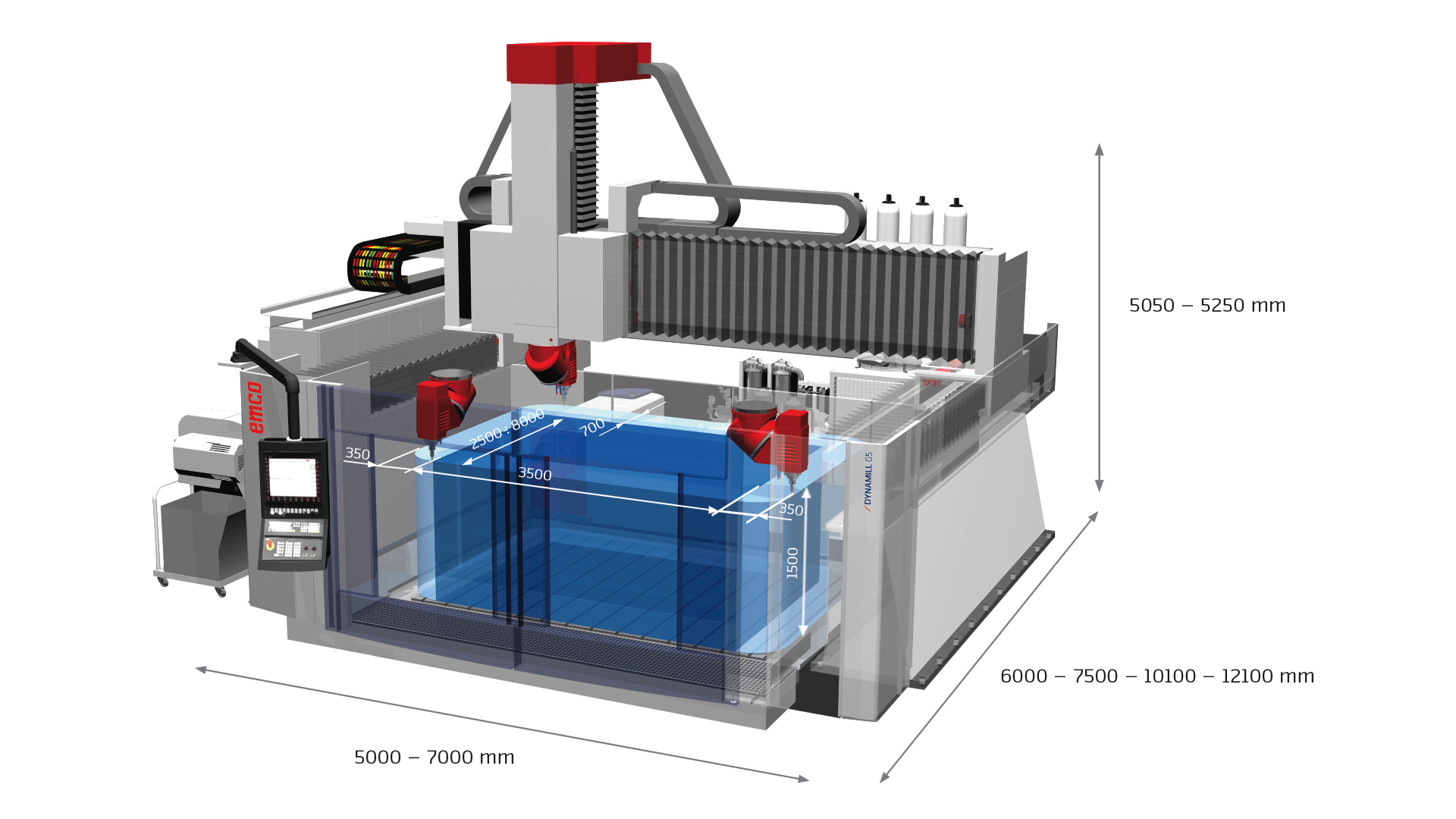

Schema di montaggio/area di lavoro

Ingombri e area di lavoro

Controlli/Software

Sinumerik ONE con Operate

Sinumerik ONE è il sistema CNC universale e flessibile. Con una vasta gamma di funzionalità, è adatto all'uso in quasi tutte le tecnologie. Il Sinumerik ONE stabilisce degli standard in termini di dinamica, precisione e integrabilità nelle reti.

Con il Sinumerik ONE si ottiene:

  • elevata performance e flessibilità
  • apertura universale
  • protezione personale e delle macchine molto efficace

Sinumerik & EMCONNECT, l'assistente di processo digitale
EMCONNECT è incluso nella macchina standard. Il passaggio tra le app emcoNNECT e il sistema di controllo è possibile con un solo clic. Tutti i dati rilevanti per la produzione possono essere visualizzati a schermo intero o in vista laterale.

Il nuovo SINUMERIK ONE è stato sviluppato appositamente per la produzione intelligente.

• Il Digital Twin è parte integrante del controllo CNC, il controllo virtuale e quello reale si fondono e si completano a vicenda
• Riduzione significativa dello sviluppo del prodotto e del time-to-market grazie alla strategia digital-first
• Capacità di rete e di comunicazione dati migliorate
• Riduzione significativa del tempo di messa in servizio reale grazie alla preparazione virtuale della messa in servizio
• Prestazioni CNC significativamente aumentate
• Tempi morti significativamente più brevi e integrazione completa nel TIA Portal attraverso il PLC SIMATIC S7-1500F integrato

Il SINUMERIK ONE può quindi essere integrato senza problemi in soluzioni e flussi di lavoro digitali.

Dettagli visibili Dettagli nascosti
Heidenhain TNC 640 HSCI

Il controllo Heidenhain è concepito per semplificare la programmazione in officina, offrendo la possibilità di utilizzare un metodo di programmazione interattivo, a bordo macchina, dove l'operatore dialoga con il controllo tramite un linguaggio chiaro, che utilizza termini di immediata comprensione.

Il controllo Heidenhain è comunque compatibile con le norme di programmazione DIN/ISO.

Dettagli visibili Dettagli nascosti
