Concept Mill 105
Concept Mill 105

Concept Mill 105

AUSSTATTUNG

Kompakte Desktop-CNC-Fräsmaschine
Hochauflösende Achsenmotoren
Stufenlos regelbarer Hauptantrieb
Hochwertige Industriekomponenten
Gravierspindeleinrichtung
NC-Teilapparat als optionale vierte Achse
Robotik-Interface zur Integration in FMS-/CIM-Systemen
Sicherheitstechnik CE konform
Made in the Heart of Europe

Technische Daten

Arbeitsbereich
Verfahrweg in X/Y/Z 200 / 150 / 250 mm
Abstand Spindelnase Tisch 95 - 245 mm
Anzahl der Achsen (Basisversion) 3. (4.Achse optional)
Eilganggeschwindigkeit X/Y/Z 5 m/min
Arbeitsvorschub X/Y/Z 0 - 5 m/min
Max. Vorschubkraft in X/Y/Z 2000/2000/2400 N
Aufspannfläche 420 x 125 mm
Max. Tischbelastung 10 kg
Hauptspindel
Max. Drehmoment 4,2 Nm
Frässpindel
Anzahl der Werkzeuge 10
Max. Drehzahl 5000 U/min
Max. Antriebsleistung 1,1 kW
Abmessungen
Dimensionen (LxBxH) 1135 x 1100 x 1100 mm
Maschinengewicht 400 kg

Highlights

  • Stabile, industriegerechte Graugusskonstruktion

  • Vollverkleidung des Arbeitsraumes

  • Spindel Rechts-/Linkslauf

  • Stufenlos regelbarer Hauptantrieb- und Vorschubantriebe

  • Spielfreie Lagerung der Achsspindel in präzisen, lebensdauergeschmierten Schrägkugellagern

  • Führungsbahnen mit automatischer Ölzentralschmierung

  • Hauptspindellager lebensdauer fettgeschmiert

  • 3D-CNC-Bahnsteuerung

  • Automatisches Referenzpunktanfahren

Aufstellplan/Arbeitsraum

Emco Concept Mill 105: CNC-Fräsmaschine für die Ausbildung Aufstellplan

Aufstellplan Concept MILL 105

Bild ansehen Emco Concept Mill 105: CNC-Fräsmaschine für die Ausbildung Aufstellplan

Werkstücke

Anwendungsbeispiele

  • Konturfräsen
  • Gewindefräsen (Helix-Interpolationen)
  • Gewindebohren
  • Bohren
Emco Concept Mill 55: CNC-Fräsmaschine für die Ausbildung Anwendungsbeispiel Kolben

Kolben

Kolben
Bild ansehen Emco Concept Mill 55: CNC-Fräsmaschine für die Ausbildung Anwendungsbeispiel Kolben
Emco Concept Mill 105: CNC-Fräsmaschine für die Ausbildung Spritzform

Spritzform

Spritzform
Bild ansehen Emco Concept Mill 105: CNC-Fräsmaschine für die Ausbildung Spritzform
Emco Concept Mill 105: CNC-Fräsmaschine für die Ausbildung Abnahmewerkstück

Abnahmewerkstück

Abnahmewerkstück
Bild ansehen Emco Concept Mill 105: CNC-Fräsmaschine für die Ausbildung Abnahmewerkstück

Optionen/Zubehör

Emco Concept Mill 55: CNC-Fräsmaschine für die Ausbildung Bearbeitung Hauptspindel

Gravierspindeleinrichtung

Durch die hohe Drehzahlübersetzung der Gravierspindeleinrichtung werden auf der Maschine Gravierarbeiten möglich.
Bild ansehen Emco Concept Mill 55: CNC-Fräsmaschine für die Ausbildung Bearbeitung Hauptspindel

NC-Teilapparat

Als 4. Achse gibt es für die Concept MILL 105 einen NC-Teilapparat mit Dreibackenfutter, Reitstock und Rollkörner.
Bild ansehen

Maschinenuntersatz

Der Maschinenuntersatz ist ausgestattet mit einer ausziehbaren Lade für Werkzeuge und Hilfsmittel und bietet zusätzlich Platz für einen PC-Tower.

Bild ansehen

10fach-Werkzeugwechsler

Bild ansehen
Easy2operate

Easy2operate

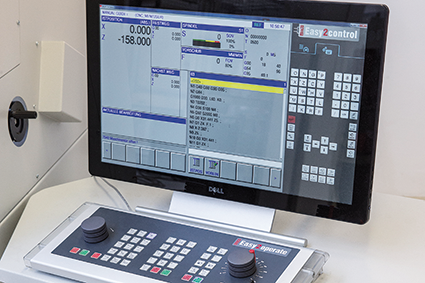

Portables Maschinenbedienpult zur Bedienung der Maschine über Hardware, mit Achstasten, Vorschub-Override-Schalter, Betriebsartenwahlschalter, etc. in Verbindung mit EMCO Easy2control.

Bild ansehen Easy2operate
Elektronisches Handrad

Elektronisches Handrad

Zur manuellen Achsbewegung.

Bild ansehen Elektronisches Handrad

Automation

Emco Concept Turn 450: CNC-Drehmaschine für die Ausbildung Integration in FFS- bzw. CIM-Systeme

Integration in FMS- bzw. CIM-Systeme

Mit der Robotik-Schnittstelle kann neben der grundsätzlichen Ansteuerung der Peripherie (wie Türautomatik, Schraubstock etc.) die Maschine noch mit weiteren Maschinen oder Geräten (z.B. Be- und Entladeroboter) verbunden werden. Die DNC-Schnittstelle ermöglicht das Starten von Programmen vom Leitrechner aus.

Bild ansehen Emco Concept Turn 450: CNC-Drehmaschine für die Ausbildung Integration in FFS- bzw. CIM-Systeme
Emco Concept Mill 55: CNC-Fräsmaschine für die Ausbildung Automatisierungskomponenten

Pneumatischer Schraubstock

mit Endlagenüberwachung
Bild ansehen Emco Concept Mill 55: CNC-Fräsmaschine für die Ausbildung Automatisierungskomponenten

Türautomatik

Die Späneschutztür kann vom Programm aus oder mittels Tastendruck über einen Pneumatikzylinder geöffnet und geschlossen werden. Die Überwachung der Türstellung erfolgt über Endschalter.

Bild ansehen

Steuerung/Software

EMCO WinNC

Einzigartig ist das Konzept der wechselbaren Steuerung, mit dem alle Concept-Maschinen ausgestattet werden können. Der Anwender wird dabei auf einer einzigen Maschine auf allen marktüblichen CNC-Industriesteuerungen geschult. Damit sind die CNC-Techniker flexibel einsetzbar.

Details einblenden Details ausblenden
EMCO Win3D-View

Win3D-View ist eine 3-D-Simulation für Drehen und Fräsen, die als Option zusätzlich zum Produkt EMCO WinNC angeboten wird. Die Bildschirmdarstellung bei Win3D-View geht über den industriellen Standard hinaus. Realitätsnah werden Werkzeuge, Rohteil, Spannmittel und die Bearbeitungsfolge dargestellt. Die programmierten Verfahrwege des Werkzeuges werden vom System auf eine Kollision mit Spannmitteln und Rohteil überprüft.

Details einblenden Details ausblenden
EMCO CAMConcept

CAMConcept ist eine innovative Software für die komplette CAD/CAM- und CNC-Ausbildung von der Konstruktion bis zur Fertigung.
CAMConcept vereint sowohl die Funktionen eines professionellen CAD/CAM-Systems als auch die Vorteile eines speziellen Schulungsprogramms. Alle Kernfunktionen des CAD-Programms stehen zur Verfügung. Grafische Darstellungen von CNC-Zyklen ermöglichen eine schnelle Programmierung, während Simulationen und Kollisionsprüfungen für eine sichere Steuerungsprogrammierung sorgen.

Details einblenden Details ausblenden

Download

Drehmaschinen-Fraesmaschinen-Ausbildung-Concept-Turn-Mill_SEO.pdf

01.03.2024
Preview Download
