Universalfräsmaschine Mecmill Plus

Universalfräsmaschine Mecmill Plus

Universalfräsmaschine Mecmill Plus

Universalfräsmaschine mit fahrbarem Ständer auf dem Boden

AUSSTATTUNG

Universalfräsmaschine mit Querschlitten und Fahrständer: Box-in-Box-Bauweise
Querschlitten-Gewichtsausgleich: Mecof-Patent
Hauptspindelmotor: 52 kW
Mechanische Fräsköpfe 3+2 u./od. 5 Achsen, ab 38 kW, 1000 Nm, 6000 minˉ¹
Fräskopf mit Elektrospindel: 5 kontinuierliche Achsen, bis 42 kW, 1000 Nm, 24000 minˉ¹
Numerische Steuerung: Heidenhain, Siemens

Technische Daten

Arbeitsbereich
Verfahrweg in X/Y/Z X-Achse 6000 mm und mehr, Y-Achse 1600-1800 mm, Z-Achse 4000-5000 mm
Anzahl der Achsen (Basisversion) 3+2
Eilganggeschwindigkeit X/Y/Z 25 m/min
Max. Tischbelastung 15000 Kg/m2
Werkzeugwechsel
Anzahl der Werkzeugplätze 60, 80, 100, 120 Plätze
Max. Werkzeugdurchmesser 240

Highlights

  • Universalfräsmaschine mit großem Arbeitsbereich

  • Hohe thermische Stabilität

  • Steifigkeit und Dynamik

  • Präzision und Zuverlässigkeit

  • Unbemannte Bearbeitung

Mecmill Plus Guideway

Mecmill Plus Rack

TCA6 Spindelkopf

Mecmill Plus Head Change

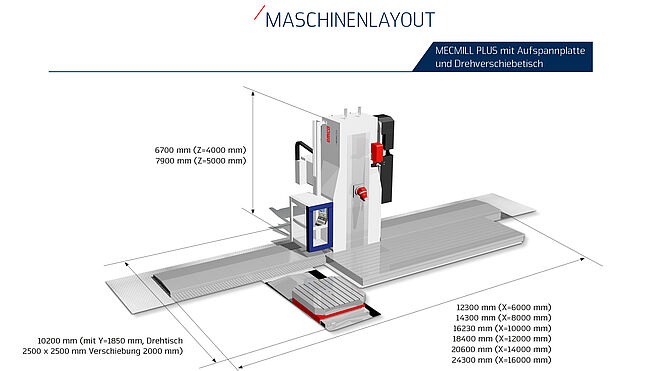

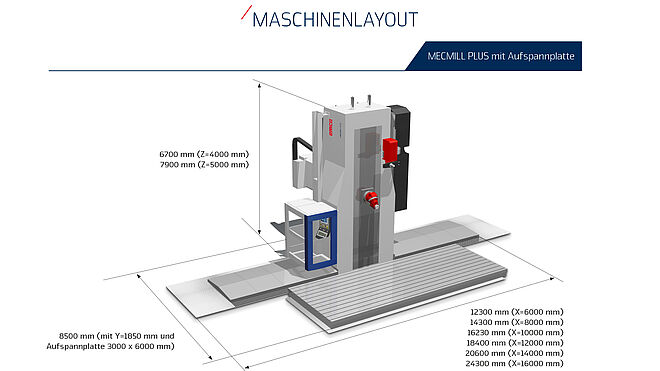

Aufstellplan/Arbeitsraum

Aufstellmaße Mecmill Plus

X-Verfahrweg (mm)A (mm)
600012300
800014300
1000016300
1200018300
1400020800
1600022800
1800027600
2000028100
2200029600
2400031600
2600036100
2800038100
3000040100
Y-Verfahrweg (mm)B (mm)
16007400
18007600
Z-Verfahrweg (mm)C (mm)
40007400
50008300

Application Cases

mould & die

Bearbeitung eines Teiles einer Windkraftturbine

styling

Bearbeitung eines Rahmens

Optionen/Zubehör

Umhausungen

Schutzabdeckungen der Bearbeitungszone vor der Maschine: modulare Stahlplatten bis 2,5 m Höhe.

Magazin für Fräsköpfe

Magazin für automatischen Fräskopfwechsel mit 3/4 Plätzen

Laser zur Werkzeugvermessung

Motorisierte Bedienerplattform

vertikal und horizontal beweglich

Steuerung/Software

Siemens 840D sl für Mecof

Die numerische Steuerung Siemens 840D Solution Line erlaubt die Optimierung der Steuerungs- und Antriebsparameter, um maximales Leistungsniveau beim Zerspanen mit hoher Geschwindigkeit zu erzielen.

Details einblenden Details ausblenden
Heidenhain TNC 640 HSCI

Die Heidenhain Steuerung ist für einen unkomplizierten Zugang zur werkstattgerechten Programmierung ausgelegt - die TNC 640 unterstützt Sie optimal mit praxisorientierten Dialogen und aussagekräftigen Hilfsbildern.

Die Heidenhain Steuerung ist mit den DIN/ISO Programmierstandards kompatibel.


Details einblenden Details ausblenden

Download

Bohrmaschine_Fraiseuse_MECMILL_Plus.pdf

24.08.2017
Preview Download
