Emcomat FB-3

AUSSTATTUNG

Linearführungen
Integrierte Kühlmitteleinrichtung
Frässpindel SK30 DIN2080
Vertikalkopf Pinolenhub 45 mm

Technische Daten

Arbeitsbereich
Verfahrweg in X/Y/Z 300 / 200 / 350 mm
Abstand Spindelnase Tisch 80 - 430 mm
Eilganggeschwindigkeit X/Y/Z 1200 mm/min / manuell
Arbeitsvorschub X/Y/Z 50-550 mm/min / manuell
Max. Vorschubkraft in X/Y/Z 8 kN
Aufspannfläche 600 x 200 mm (starrer Winkeltisch)
Max. Tischbelastung 50 kg (starrer Winkeltisch)
Vertikalfräskopf
Drehzahlbereich 80 - 2200 U/min
Leistung 1,4 kW
Werkzeugaufnahme SK30 DIN2080
Abmessungen
Dimensionen (LxBxH) 1410 x 1150 x 1550 mm
Maschinengewicht 500 kg

Highlights

  • Maschinenständer in kompakter und vibrationsfreier Graugusskonstruktion
  • Schwenkbarer Vertikalfräskopf
  • Vertikalkopfantrieb über Palloidverzahnung für geräuscharmen Lauf

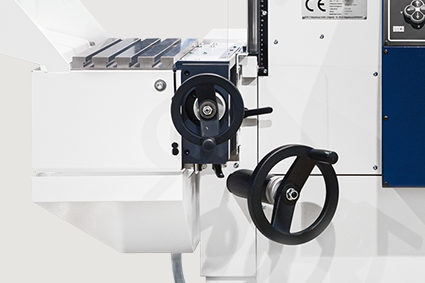

  • Mechanische Sicherheitshandräder in X-und Y-Achse mit Skalenring
  • Integrierte Rutschkupplung
  • Nachstellbare, langlebige Präzisionskegel-rollenlager bei Senkrecht- und Waagrechtfrässpindel
  • Automatischer, stufenloser Vorschub in X und Y
  • Schwenkbare Digitalanzeige

Aufstellplan/Arbeitsraum

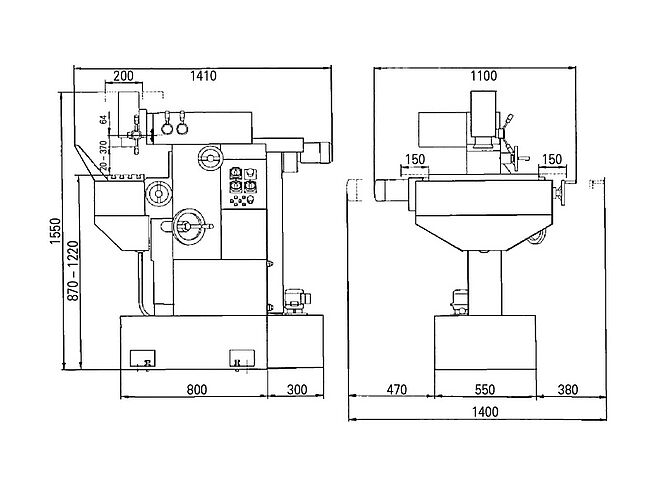

Aufstellplan FB-3

Aufstellplan FB-3

Werkstücke

Anwendungsbeispiele

  • Werkzeug- und Formenbau
  • Apparate- und Prototypenbau
  • Kleinserienfertigung
  • Ausbildung und Schulung

Verteilerstück

Verteilerstück aus Messing

Radnabe

Radnabe aus Stahl

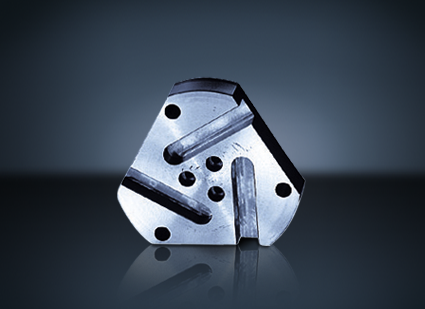

Werkzeughalterscheibe

Werkzeughalterscheibe aus Automatenstahl

Optionen/Zubehör

Div. Spannmittel

Zur Spannung der Werkzeuge stehen verschiedenste Spannmittel vom Spannzangenhalter über unterschiedliche Aufsteckfräsdorne bis hin zur Einsatzhülse zur Verfügung.

Gegenhalter

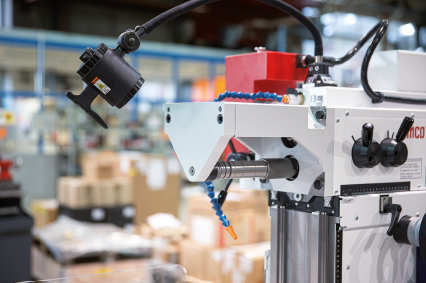

Der Gegenhalter ist eine zusätzliche Einrichtung zum Horizontalfräsen. Der Gegenhalter dient zum Abstützen langer Fräsdorne (zum Spannen von Walzenfräsern, Scheibenfräsern, Modulfräsern, Kreissägeblättern, Fräserkombination etc).

Maschinenlampe

Beleuchtet Tisch und Werkstück und erleichtert somit präziseres Arbeiten.

Diverse Messwerkzeuge: Prüfdorn und Messuhr

Zur Überwachung der Positionen des Kreuzschlittens und des Aufspanntisches.

Steuerung/Software

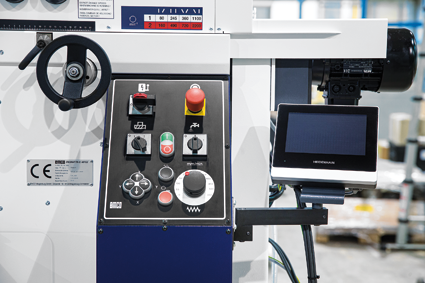

Heidenhain ND 7013

Die ND 7013 bietet viele nützliche Funktionen bei der Bearbeitung mit handbedienten Werkzeugmaschinen. Selbsterklärende Bedienelemente und sprachabhängige Klartext-Informationen ermöglichen eine kontextsensitive Bedienung. So unterstützt die ND 7013 den Bediener bei der Bearbeitung von Satztypen im MDI-Betrieb mit einer grafischen Positionierhilfe. Der Restweg-Betrieb erleichtert die Arbeit beim Fräsen, indem der Bediener nur die jeweils nächste Soll-Position eingibt und sich der Anzeigewert während der Bearbeitung dem Wert Null nähert. Außerdem stehen umfangreiche Zusatzfunktionen zur Verfügung:

  • Antastfunktionen zur Bezugspunktermittlung
  • Werkzeugtabelle mit Werkzeugdaten
  • Positionierhilfen und Satztypen im manuellen MDI-Betrieb
  • Werkzeugradiuskorrektur
  • Schaltfunktionen für einfache Automatisierungsaufgaben
  • Abarbeitung von Bearbeitungsmustern
  • Schnittdaten-Rechner

Details einblenden Details ausblenden
Heidenhain POSITIP 8016

Die POSITIP 8016 bietet viele nützliche Funktionen bei der Bearbeitung mit handbedienten Werkzeugmaschinen bei bis zu 3 NC-geregelten Achsen. Selbsterklärende Bedienelemente und sprachabhängige Klartext-Informationen ermöglichen eine kontextsensitive Bedienung. Programme für wiederkehrende Werkstücke kann der Bediener direkt auf der POSITIP 8016 erstellen, verwalten und ausführen. Dafür definiert er eine Abfolge von Sätzen einzelner Bearbeitungsschritte oder Bearbeitungsmuster als Programm. Ein Assistent leitet ihn durch die einzelnen Programmschritte. Außerdem stehen umfangreiche Zusatzfunktionen zur Verfügung:

  • Antastfunktionen zur Bezugspunktermittlung
  • Werkzeugtabelle mit Werkzeugdaten
  • Positionierhilfen und Satztypen im manuellen MDI-Betrieb
  • Schaltfunktionen für einfache Automatisierungsaufgaben
  • Abarbeitung von Bearbeitungsmustern
  • Schnittdaten-Rechner und Steuerung der Spindeldrehzahl

Details einblenden Details ausblenden
