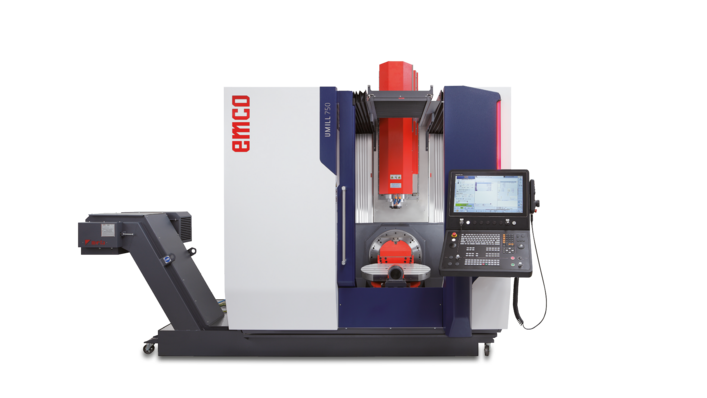

Universalfräsmaschine UMILL 750
Universalfräsmaschine UMILL 750

Universalfräsmaschine UMILL 750

AUSSTATTUNG

Universalfräsmaschine mit Motor-Spindel 15000 U/min
40 (optional 60/90)-faches Werkzeugmagazin
Bearbeitungszentrum Siemens Steuerung oder Heidenhain Steuerung
EMCONNECT - Digitaler Prozess-Assistent (Sinumerik ONE)

Technische Daten

Arbeitsbereich
Verfahrweg in X/Y/Z 750/610/500 mm
Abstand Spindelnase Tisch 150/650 mm
Eilganggeschwindigkeit X/Y/Z 50/50/50 m/min
Max. Vorschubkraft in X/Y/Z 5000/5000/5000 N
Tisch 750x600 mm
Max. Tischbelastung 400 kg
Motorspindel
Spindel-Drehzahl 50-15000 U/min
Antriebsleistung 26 kW
Max. Drehmoment 110 Nm
Werkzeugrevolver
Anzahl der Werkzeugpositionen 40 (60/90)
Abmessungen
Dimensionen (LxBxH) 2880x3680x3060 mm
Maschinengewicht 9000 kg

Highlights

  • 5-Achsen-Simultanbearbeitung

  • Höchste Thermostabilität

  • Beste Bearbeitungsgenauigkeit

  • Universalfräsmaschine mit modernem Fahrständerkonzept mit optimaler Zugänglichkeit

  • Solider Dreh-/Schwenktisch mit Torquemotoren, direkten Messsystemen und Frontabstützung - 750 x 600 mm für hohe Stabilität und Präzision

  • Großer Schwenkbereich +/-100°

  • Linearmaßstäbe in X, Y, Z

  • Bearbeitungszentrum mit modernster Steuerungstechnik von Siemens oder Heidenhain

  • Digitaler Prozess-Assistent EMCONNECT für Sinumerik ONE

  • Optimale Späneentsorgung

  • Made in the Heart of Europe

Direktantriebe X- und Y-Achsen

Direktantriebe X- und Y-Achsen

Dreh-Schwenktisch mit Drehgebern und Torque-Motoren

Dreh-Schwenktisch mit Drehgebern und Torque-Motoren

Verfahrweg B-Achse: +/-100°

Verfahrweg B-Achse: +/-100°

Aufstellplan/Arbeitsraum

Aufstellplan

Aufstellplan

Arbeitsbereich

Arbeitsbereich

Arbeitsbereich

Arbeitsbereich

Werkstücke

Pumpengehäuse

Turbineneinsatz

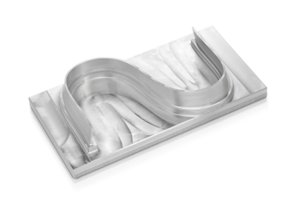

"S" mit schrägen Flächen

Steuerung/Software

Sinumerik ONE mit Operate

Die Sinumerik ONE ist das universelle und flexible CNC-System. Mit einer breiten Funktionalität eignet sie sich für den Einsatz in nahezu allen Technologien. Die Sinumerik ONE setzt Maßstäbe hinsichtlich Dynamik, Präzision und Integrierbarkeit in Netzwerke.

Mit der Sinumerik ONE setzen Sie auf:

  • höchste Performance und Flexibilität
  • durchgängige Offenheit
  • hochwirksamen Personen- und Maschinenschutz

Sinumerik & EMCONNECT, der digitale Prozess-Assistent
EMCONNECT ist in der Standardmaschine enthalten. Über einen Click ist der Wechsel zwischen emcoNNECT Apps und der Steuerung möglich. Alle produktionsrelevanten Daten können in der Vollbild- oder Sidebar-Ansicht dargestellt werden.

Die neue SINUMERIK ONE ist speziell für die smarte Fertigung entwickelt.

• Digitaler Zwilling ist integraler Bestandteil der CNC-Steuerung, virtuelle und reale Steuerung verschmelzen und ergänzen sich
• Signifikante Reduzierung der Produktentwicklungs- und Markteinführungszeiten durch die digital first Strategie
• Verbesserte Fähigkeiten bei der Vernetzung und Datenkommunikation
• Deutliche Reduzierung der Dauer der realen Inbetriebnahme durch virtuelle Vorbereitung der Inbetriebnahme
• Deutlich erhöhte CNC-Performance
• Erheblich kürzere Nebenzeiten und vollständige Integration ins TIA Portal durch die integrierte SIMATIC S7-1500F PLC

Damit ist die SINUMERIK ONE nahtlos in digitale Lösungen und Workflows integrierbar.

Details einblenden Details ausblenden
EMCONNECT - Digitaler Prozess-Assistent

Für mehr Effizienz und Produktivität in der Produktion.

EMCONNECT ermöglicht den einfachen Einstieg in die digitale Produktion - der Zugriff auf alle wichtigen Informationen und Systeme erfolgt zentral an der Maschine. Die vertraute NC-Steuerung und damit die gewohnte Maschinenbedienung bleiben erhalten.
Mit dem EMCONNECT Dashboard haben Sie übersichtlich und kompakt Maschinenzustand, Maschinendaten und Betriebsart auf einen Blick verfügbar. Die Hardware-Basis der Steuerungszentrale EMCONNECT ist ein 22“ Multi-Touch-Display, ein Industrie-PC + Tastatur inkl. HMI-Hotkeys für eine einfache und intuitive Bedienung mit einer für Touchscreens optimierten Benutzeroberfläche.

Als Standard in der Siemens-Maschinenversion (Sinumerik ONE) enthalten.

Details einblenden Details ausblenden
Heidenhain TNC 640
Die TNC 640 von HEIDENHAIN ermöglicht neben Fräsbearbeitungen auch kombinierte Fräs-Dreh-Bearbeitungen. Sie eignet sich besonders für Fräs-Dreh-, HSC- und 5-Achs-Bearbeitungen an Maschinen mit bis zu 18 Achsen.

Die werkstattgerechte und vielseitige Steuerung verfügt über umfangreiche Funktionen.

Details:

  • 19 Zoll TFT-Farb-Flachbildschirm
  • Optimierte Benutzer-Oberfläche
  • Dialoggestützte schnelle Auswahl von Funktionen
  • Umfangreiche Bearbeitungszyklen
  • Moderne grafische Simulation
  • Optimierte Bewegungsführung und kurze Satzverarbeitungszeit

Details einblenden Details ausblenden
