Fresatrice universale UMILL 750

Fresatrice universale UMILL 750

Fresatrice universale UMILL 750

ALLESTIMENTO

Fresatrice universale con elettromandrino 15000 giri/min
Magazzino utensili a 40 (option 60/90) posizioni
Centro di lavoro con controllo numerico Siemens o Heidenhain
EMCONNECT - Assistente di Processo Digitale (Sinumerik ONE)

Dati tecnici

Area di lavoro
Corsa in X/Y/Z 750 / 610 / 500 mm
Distanza nasi mandrino 150 / 650 mm
Avanzamenti rapidi in X/Y/Z 50 / 50 / 50 m/min
Accelerazione in X/Y/Z 5000 / 5000 / 5000 N
Tavola 750 x 600 mm
Carico max. 400 kg
Elettromandrino
Velocità di rotazione 50 - 15000 giri/min
Potenza max. 26 kW
Coppia max. 110 Nm
Torretta
Numero utensili 40 (60/90)
Dati generali
Dimensioni (LxPxH) 2770 x 3350 x 3060 mm
Peso macchina 8900 kg

Punti di forza

  • Lavorazione a 5 assi in continuo

  • Elevata termostabilità

  • Eccellente precisione di lavorazione

  • Design moderno a montante mobile con accessibilità ottimale

  • Fresatrice universale con solida tavola roto-basculante con motori torque, encoder e supporto frontale, dimensioni 750 x 600 mm per massima stabilità e precisione

  • Ampio raggio basculante +/-100°

  • Righe ottiche di serie in X, Y, Z

  • Centro di lavoro con tecnologia di controllo all'avanguardia Siemens o Heidenhain

  • EMCONNECT disponibile per Sinumerik ONE

  • Evacuazione trucioli ottimale

  • Ottimo rapporto qualità-prezzo

  • Made in the Heart of Europe

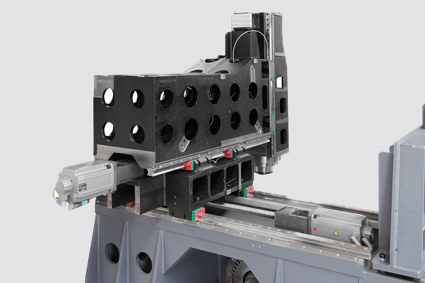

Motori in asse in X e Y

Motori in asse X e Y.

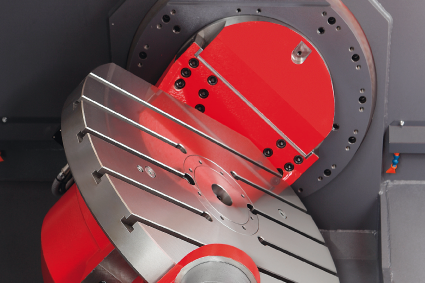

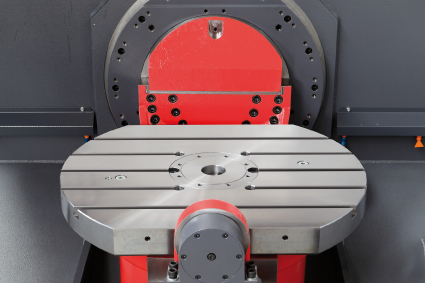

Tavola roto-basculante con encoder e motori torque

Tavola roto-basculante con encoder e motori torque.

Movimento basculante asse B: +/-100°

Movimento basculante asse B: +/-100°

Schema di montaggio/area di lavoro

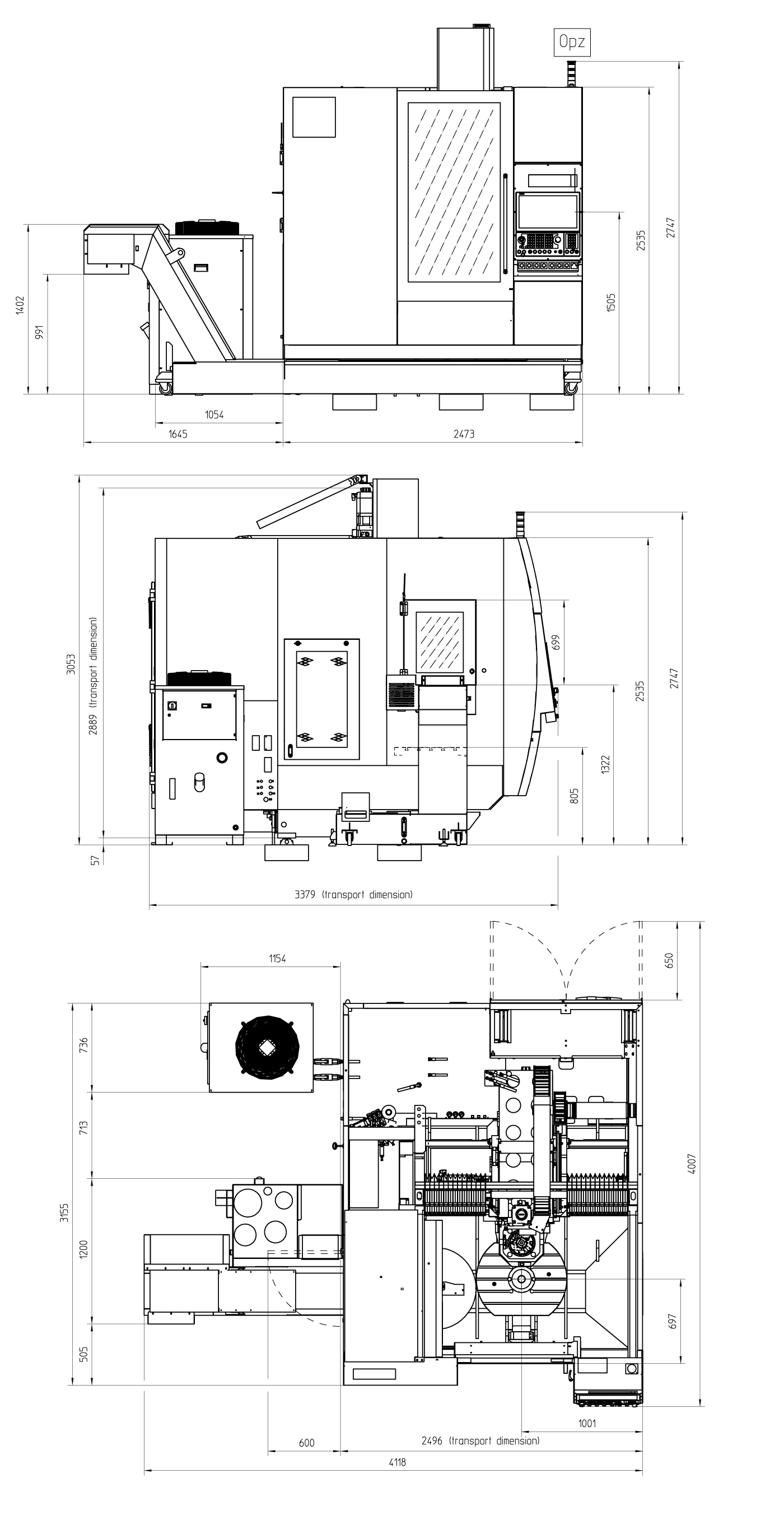

Schema ingombri

Schema ingombri

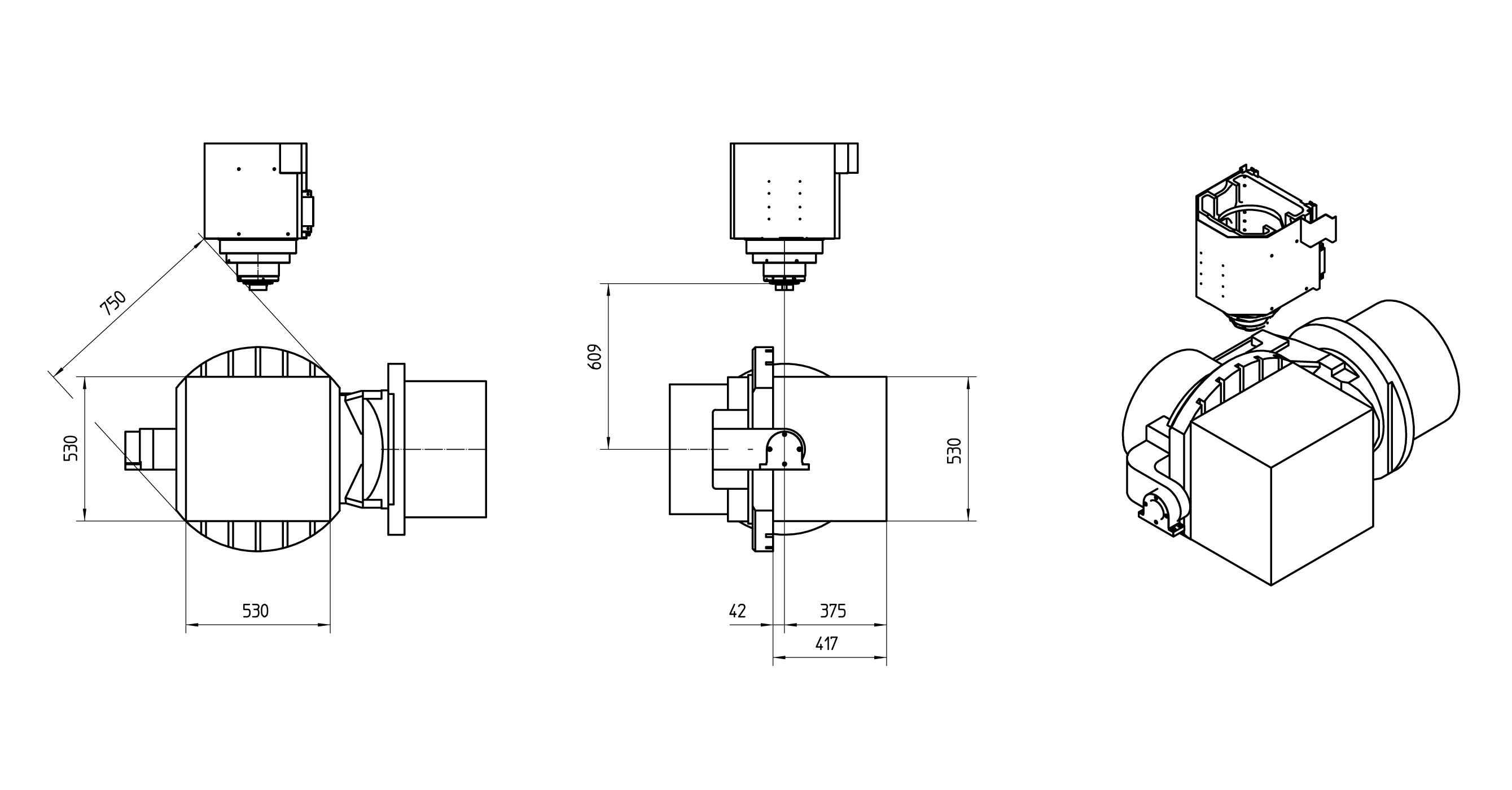

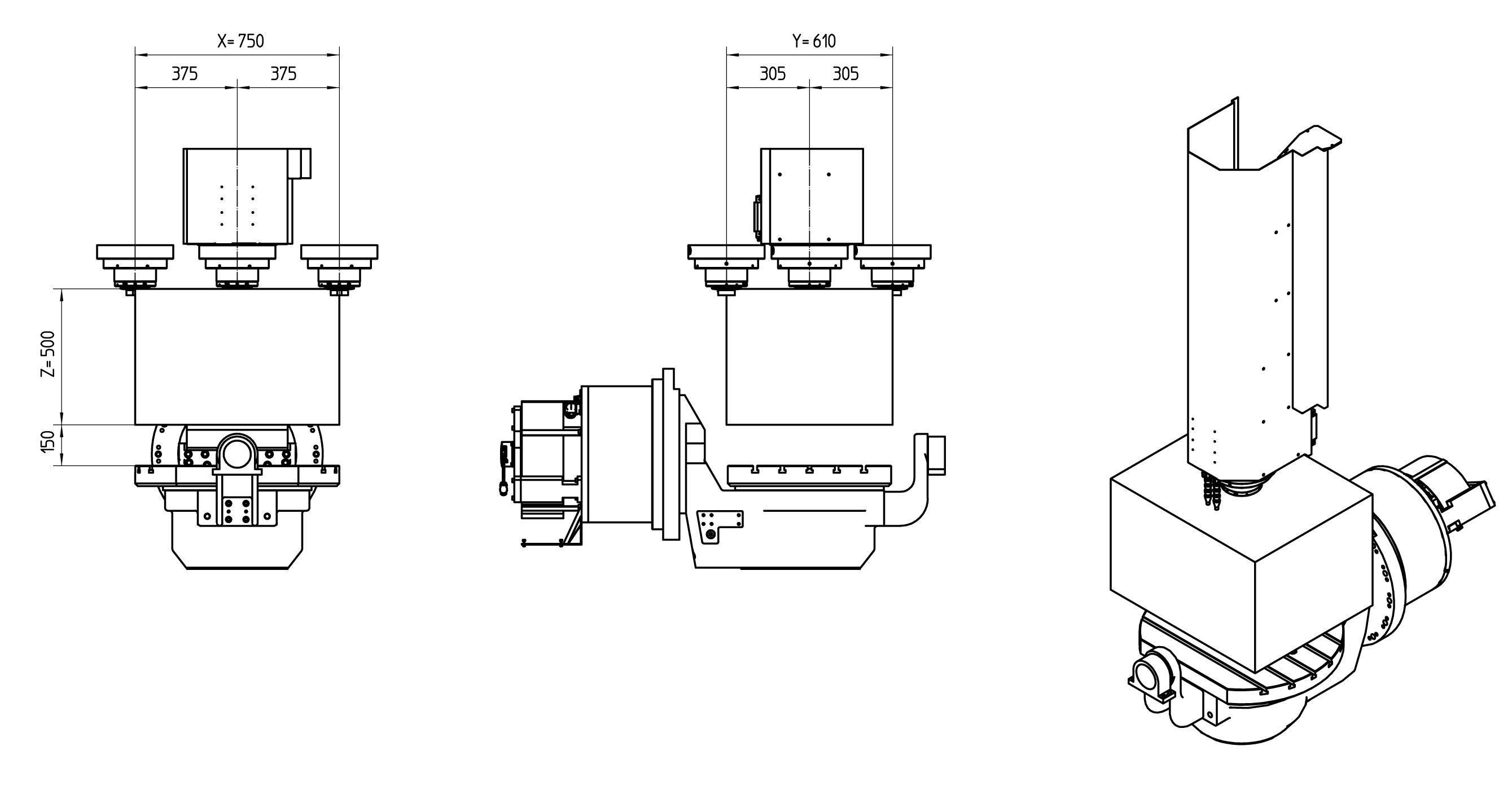

Area di lavoro

Area di lavoro

Area di lavoro

Area di lavoro

Esempi di lavorazione

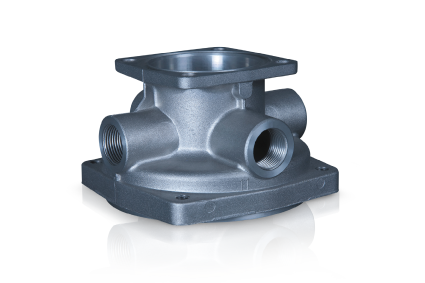

Alloggiamento pompa

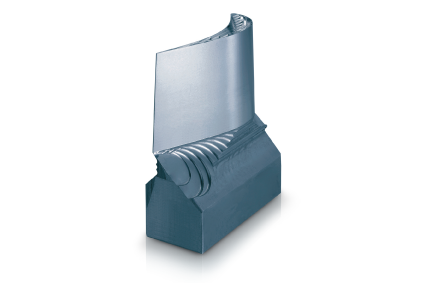

Inserto per turbina

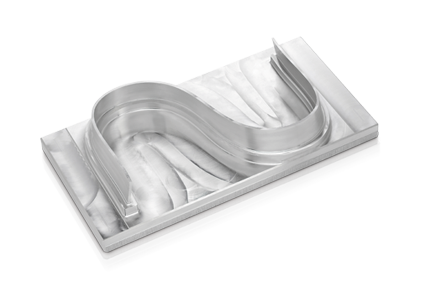

"S" con pareti inclinate

Opzioni/Accessori

Misurazione automatica del pezzo

I pezzi vengono misurati automaticamente con una sonda di misura a raggi infrarossi, che è installata sul mandrino. I valori vengono registrati dai cicli di misura.

Controlli/Software

Sinumerik ONE con Operate

Sinumerik ONE è il sistema CNC universale e flessibile. Con una vasta gamma di funzionalità, è adatto all'uso in quasi tutte le tecnologie. Il Sinumerik ONE stabilisce degli standard in termini di dinamica, precisione e integrabilità nelle reti.

Con il Sinumerik ONE si ottiene:

  •     elevata performance e flessibilità
  •     apertura universale
  •     protezione personale e delle macchine molto efficace

Sinumerik & EMCONNECT, l'assistente di processo digitale
EMCONNECT è incluso nella macchina standard. Il passaggio tra le app emcoNNECT e il sistema di controllo è possibile con un solo clic. Tutti i dati rilevanti per la produzione possono essere visualizzati a schermo intero o in vista laterale.

Il nuovo SINUMERIK ONE è stato sviluppato appositamente per la produzione intelligente.

•    Il Digital Twin è parte integrante del controllo CNC, il controllo virtuale e quello reale si fondono e si completano a vicenda
•    Riduzione significativa dello sviluppo del prodotto e del time-to-market grazie alla strategia digital-first
•    Capacità di rete e di comunicazione dati migliorate
•    Riduzione significativa del tempo di messa in servizio reale grazie alla preparazione virtuale della messa in servizio
•    Prestazioni CNC significativamente aumentate
•    Tempi morti significativamente più brevi e integrazione completa nel TIA Portal attraverso il PLC SIMATIC S7-1500F integrato

Il SINUMERIK ONE può quindi essere integrato senza problemi in soluzioni e flussi di lavoro digitali.

Dettagli visibili Dettagli nascosti
EMCONNECT - Assistente di processo digitale

Per produrre di più ed essere più efficienti.

EMCONNECT è un buon sistema per chi inizia la produzione digitale: l'accesso a tutte le informazioni e i sistemi importanti è centralizzato, dalla macchina. La centralina CNC e quindi la gestione della macchina restano inalterate.
Sul pannello EMCONNECT sono raccolti, in modo molto chiaro e compatto, lo stato, i dati e la modalità operativa della macchina. La base hardware della centralina emcoNNECT è un display Multi-Touch da 22", un PC industriale + tastiera incl. tasti HMI-Hot semplice e intuitiva con interfaccia utente ottimizzata per touchscreen.

Incluso di serie nella versione macchina Siemens (Sinumerik ONE).


Dettagli visibili Dettagli nascosti
Heidenhain TNC 640
Il TNC 640 HEIDENHAIN consente, oltre alle consuete lavorazioni di fresatura, anche lavorazioni combinate di fresatura e tornitura. È particolarmente adatto per le lavorazioni di fresatura, tornitura, HSC e a 5 assi, su macchine con un massimo di 18 assi.

Il controllo, orientato all’officina e molto versatile, offre numerose funzioni.

Dettagli:

  • Monitor a colori TFT a schermo piatto a 19 pollici
  • Interfaccia utente ottimizzata
  • Selezione rapida delle diverse funzioni
  • Cicli di lavorazione completi
  • Simulazione grafica moderna
  • Controllo del movimento ottimizzato e tempi brevi di elaborazione

Dettagli visibili Dettagli nascosti
