Maxxturn 110

ALLESTIMENTO

Mandrino principale
Torretta portautensili
Utensili motorizzati per lavorazioni di fresatura e foratura

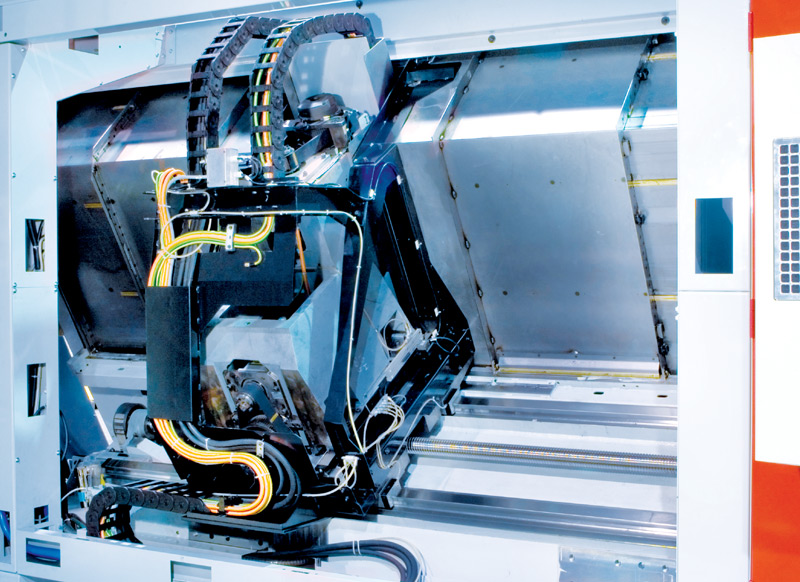

Asse Y integrato direttamente nella costruzione macchina per la lavorazione di alberi
Controllo Numerico Sinumerik ONE

Dati tecnici

Area di lavoro
Corsa in X/Y/Z 410 / 180 / 1560-2560-3560 mm
Diametro max. autocentrante 110 x 1000 mm
Diametro da barra 95 mm
Diametro tornibile max. 680 mm
Lunghezza massima del pezzo con contropunta 1500-2500-3500
Volteggio sul banco 820 mm
Distanza tra le punte 1700/2700/3700 mm
Mandrino principale
Velocità max. 3500/2500 (2000) giri/min
Naso mandrino A2-8"/11"/(15")
Potenza massima azionamento 33/52 kW
Coppia max. 800/2480 (3400) Nm
Contropunta
Contropunta automatica
Cono contropunta CM5 (CM6)
Corsa (automatica) 1300/2300/3300 mm
Corsa cannotto 150 (250) mm
Torretta
Dimensione VDI 50 (BMT65p short)
Numero utensili 12 + 12
Utensili motorizzati 12
Velocità max. 4000 giri/min
Potenza massima azionamento 10 kW
Coppia massima 60 Nm
Dati generali
Dimensioni (LxPxH) 6800/7800/9500 x 2700 mm
Peso macchina 17000/25000 kg

Punti di forza

  • Elevata termostabilità, precisione di lavorazione e velocità di rapido

  • Asse Y molto stabile con ampia corsa

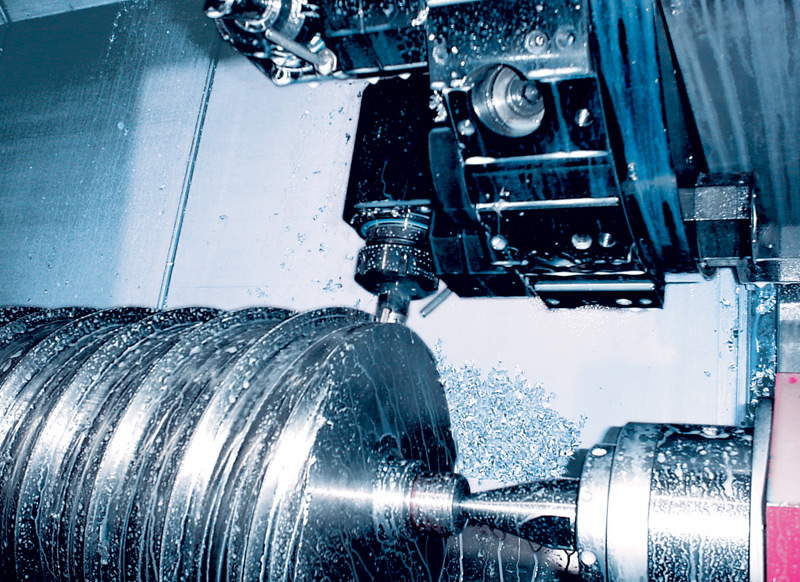

  • Asse C altamente preciso

  • Utensili motorizzati in tutte le posizioni torretta

  • Torretta assiale 12+12 posizioni VDI50 e Block Tool System

  • Elevata capacità di truciolatura e rigidità

  • Controllo Numerico ultra-moderno Siemens per una programmazione semplice, conversazionale

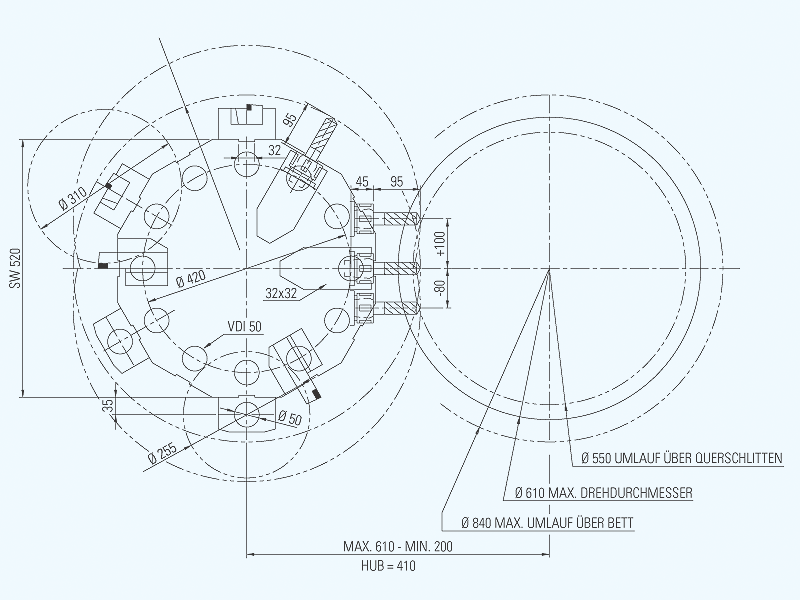

Schema di montaggio/area di lavoro

Schema d'installazione

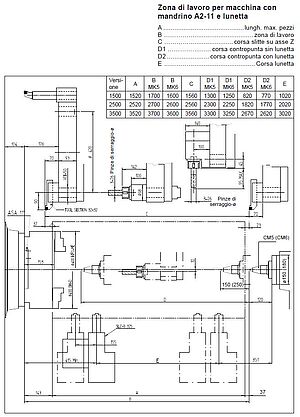

Layout area di lavoro

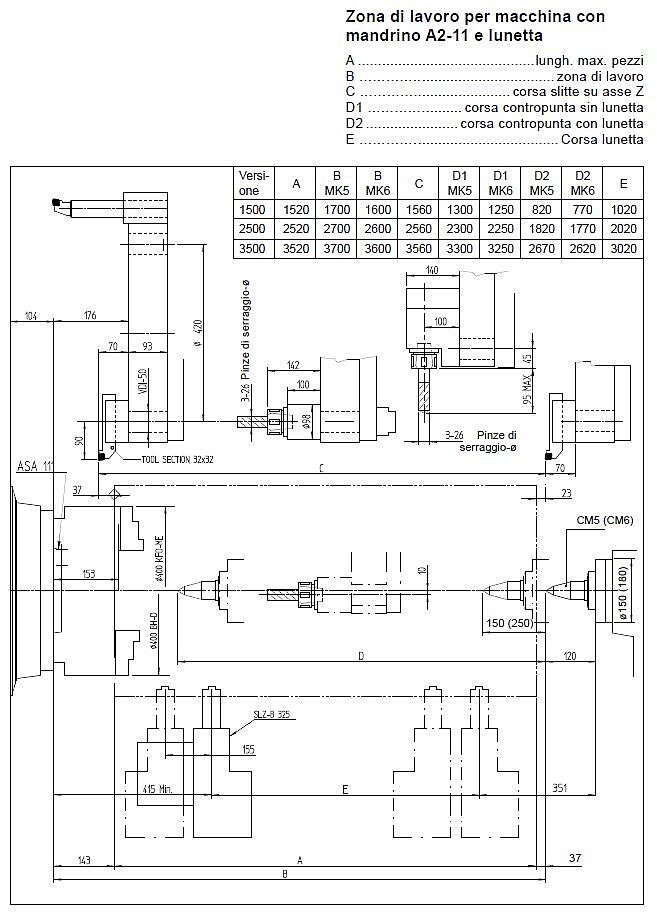

Layout area di lavoro

Esempi di lavorazione

Applicazioni

  • Componenti idraulici / pneumatici
  • Parti di motori / veicoli
  • Componenti macchina
  • Cuscinetti scorrevoli e di rotolamento
  • Promozione della Tecnologia
  • Tecnica di fissaggio
  • Ecc.

Albero

Albero in acciaio

Albero a gomiti

Albero a gomiti in acciaio bonificato

Disco torretta

Disco torretta in acciaio bonificato

Versioni

Maxxturn 110 x 1500/2500 o 3500 (Siemens)

Senza utensili motorizzati; disponibile nelle distanze punte: 1500/2500 o 3500 mm

Maxxturn 110 MY x 1500/2500 o 3500 (Siemens)

Con utensili motorizzati, asse C e Y; disponibile nelle distanze punte 1500/2500 o 3500 mm

Opzioni/Accessori

Con una sonda di misurazione radio sulla torretta, alcune caratteristiche del pezzo possono essere misurate e rilavorate con precisione mentre il processo è ancora in corso. Ampi cicli di misurazione facilitano l'applicazione.

Lunette

Diverse possibilità di scelta: lunette semplici o doppie in diverse grandezze, trainate o comandate da CNC

Sorveglianza rottura utensile EMCO

Il monitoraggio rottura utensile avviene valutando l’impiego dei singoli motori d’azionamento.  Un elevato impiego può segnalare usura o rottura utensile, mentre un minimo impiego può segnalare un utensile mancante.

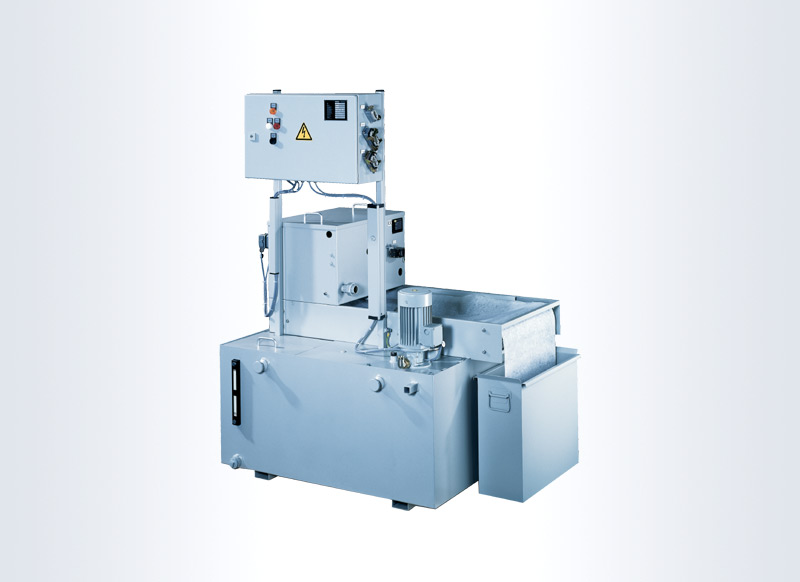

Impianto filtro a carta con pompe refrigerante alta pressione

In caso di necessità si può avere come opzione una pressione refrigerante di 25/40/60/80 bar. Questo consente l’impiego di utensili con refrigerante interno.

Torretta BMT Revolver - Hyperturn 100, 110, 95, Maxxturn 110,

Per la produzione economica di pezzi complessi di tornitura/fresatura, con quest’ultima parte prevalente, abbiamo in opzione una torretta BMT con azionamento diretto raffreddato ad acqua. Con un massimo di 6000 giri/min, 45/62 Nm* e 15/22 kW*, questa torretta offre le condizioni ottimali per elevate prestazioni di fresatura/foratura garantendo stabilità ottimale (*S1/S6-50%).

Controlli/Software

Sinumerik ONE con Operate

Sinumerik ONE è il sistema CNC universale e flessibile. Con una vasta gamma di funzionalità, è adatto all'uso in quasi tutte le tecnologie. Il Sinumerik ONE stabilisce degli standard in termini di dinamica, precisione e integrabilità nelle reti.

Con il Sinumerik ONE si ottiene:

  • elevata performance e flessibilità
  • apertura universale
  • protezione personale e delle macchine molto efficace

Sinumerik & EMCONNECT, l'assistente di processo digitale
EMCONNECT è incluso nella macchina standard. Il passaggio tra le app emcoNNECT e il sistema di controllo è possibile con un solo clic. Tutti i dati rilevanti per la produzione possono essere visualizzati a schermo intero o in vista laterale.

Il nuovo SINUMERIK ONE è stato sviluppato appositamente per la produzione intelligente.

• Il Digital Twin è parte integrante del controllo CNC, il controllo virtuale e quello reale si fondono e si completano a vicenda
• Riduzione significativa dello sviluppo del prodotto e del time-to-market grazie alla strategia digital-first
• Capacità di rete e di comunicazione dati migliorate
• Riduzione significativa del tempo di messa in servizio reale grazie alla preparazione virtuale della messa in servizio
• Prestazioni CNC significativamente aumentate
• Tempi morti significativamente più brevi e integrazione completa nel TIA Portal attraverso il PLC SIMATIC S7-1500F integrato

Il SINUMERIK ONE può quindi essere integrato senza problemi in soluzioni e flussi di lavoro digitali.

Dettagli visibili Dettagli nascosti
EMCONNECT - Assistente di processo digitale

Per produrre di più ed essere più efficienti.

EMCONNECT è un buon sistema per chi inizia la produzione digitale: l'accesso a tutte le informazioni e i sistemi importanti è centralizzato, dalla macchina. La centralina CNC e quindi la gestione della macchina restano inalterate.
Sul pannello EMCONNECT sono raccolti, in modo molto chiaro e compatto, lo stato, i dati e la modalità operativa della macchina. La base hardware della centralina emcoNNECT è un display Multi-Touch da 22", un PC industriale + tastiera incl. tasti HMI-Hot semplice e intuitiva con interfaccia utente ottimizzata per touchscreen.

Incluso di serie nella versione macchina Siemens (Sinumerik ONE).

Dettagli visibili Dettagli nascosti
Esprit (optional)

Mantenete il controllo della vostra produzione con la sincronizzazione programmi, la simulazione dinamica e il riconoscimento collisione del Sistema ESPRIT.

ESPRIT: Avete la possibilità di lavorare contemporaneamente la parte anteriore e posteriore del pezzo con uno, due o più utensili di tornitura e fresatura. Se applicate ESPRIT per sfruttare il potenziale della vostra produzione di tornitura, i tempi ciclo verranno drasticamente ridotti e i pezzi verranno lavorati completamente con una sola presa del pezzo. ESPRIT comprende molteplici cicli di lavorazione e cicli per la gestione pezzo – dal primo avanzamento barra e presa del pezzo grezzo, alle lunette e fino alla troncatura e raccolta.

Settori di applicazione:

  • Programmazione completa per torniture convenzionali e multiassi
  • Programmazione CNC completa per una tornitura da 2 fino a 22 assi
  • Centri tornitura-fresatura multitasking e macchine con asse B
  • Tornitura, fresatura e foratura
  • Sincronizzazione completa e verifica
  • Lavorazioni multitasking
  • Programmazione flessibile asse B
  • Lavorazione simultanea del pezzo in 5 assi

Simulazioni

  • Simulaizone a secco con rappresentazione dinamica del volume
  • Grafica dinamica ombreggiata dell'intera area macchina
  • Riconoscimento collisione di utensili, attacchi utensile, grezzi e dispositivi di presa
  • Simulazione in tempo reale di mandrini, torretta, asse B e utensili
  • Confronto nominale-effettivo del pezzo

Dettagli visibili Dettagli nascosti
EMCO CPS Pilot (optional)

L'EMCO CPS PILOT è un EMCO macchina virtuale sul PC. L'utente lavora da una postazione di programmazione esterna con l'immagine della macchina in modalità di simulazione.

CPS: In questo modo, è possibile scrivere, testare e ottimizzare o programmi CNC in anticipo. Tutto questo, con lo scopo di minimizzare i tempi di allestimento della macchina, per renderla produttiva.

  • Comportamento tra macchina e PC identico al 100 %
  • Controllo collisioni per sistemi di bloccaggio, pezzi, utensili, portautensili e componenti macchina
  • Le collisioni possono essere previste e anticipate in modo affidabile al 100 % (e non solo durante il funzionamento della macchina).
  • Massimizzazione delle ore di produzione sulla macchina
  • Bilanciamento ottimale di entrambi i sistemi utensili
  • Retrosimulaizone e ottimizzazione dei programmi CNC esistenti
  • Diminuzione della percentuale di scarto
  • Ideale per la formazione interna degli operatori e la lavorazione (nessun fermo macchina!)
  • Costi di formazione estremamente bassi, in quanto l'interfaccia utente è identica a quella della macchina

Dettagli visibili Dettagli nascosti
