Centro di lavoro MMV 5200
Centro di lavoro MMV 5200

Centro di lavoro MMV 5200

ALLESTIMENTO

Centro di lavoro elettromandrino ad alte prestazioni 50-1500 giri/min - 46 kW, 170 Nm
Viti a ricircolo di sfere a trasmissione diretta sugli assi Y e Z, funzionamento silenzioso
Magazzino utensili con 40 a 120 utensili
Controlli numerici di ultima generazione Heidenhain o Siemens
EMCONNECT - Assistente di processo digitale (Sinumerik ONE)

Dati tecnici

Area di lavoro
Corsa in X/Y/Z 5200/1000/980 mm
Distanza nasi mandrino 0-980 (950) mm (verticale) / 250 (280) - 1230 mm (orizzontale)
Avanzamenti rapidi in X/Y/Z 60/50/50 m/min
Dimensione tavola 5420x1050 mm
Carico max. 7000 kg
Cambio utensili
Magazzino utensili 40 (60/120)
Diametro ma. utensile 92 (125) mm
Mandrino di fresatura
Velocità massima 50-18000/50-10000 giri/min
Coppia massima 125 Nm (S1), 170 Nm (S6-40%)
Dati generali
Dimensioni (LxPxH) 10615 mm x 5350 mm x 3580 mm
Peso macchina 33000 kg

Punti di forza

  • Design e struttura flessibili e modulari

  • Disponibile nelle versioni a 4 o 5 assi

  • Centro di lavoro con elettromandrino ad elevate prestazioni

  • Sistema di guide lineari rigido taglia 55 (asse X)

  • Viti a ricircolo di sfere a trasmissione diretta sugli assi Y e Z, funzionamento silenzioso

  • Asse X con azionamento a pignonecremagliera

  • Tavola girevole integrata ed asse B con motori torque

  • Scelta flessibile della tipologia di magazzino utensili

  • SIEMENS Sinumerik ONE o HEIDENHAIN TNC 640

  • EMCONNECT - Assistente di processo digitale (Sinumerik ONE)

Magazzino Utensili

Nelle versioni a 3, 4 o 5 assi sono disponibili magazzini utensili fissi. Nelle versioni a 4 e 5 assi, sono disponibili magazzini utensili a colonna.

Controllo

Il pannello di controllo può essere spostato verso l‘area di lavoro, ruotato e regolato. Questo design ergonomico crea le condizioni di lavoro ideali per l‘operatore.

Struttura Della Macchina

Il basamento della macchina è una struttura in acciaio elettrosaldato rinforzato. Questo gli garantisce un‘elevata rigidità ed un ottimo smorzamento delle vibrazioni, caratteristiche necessarie per l‘esecuzione di lavorazioni in condizioni ottimali e stabili nel tempo. Struttura con dotazioni opzionali.

Asse B

L‘asse B è azionato da un motore torque ad elevata dinamica ed ha un ampio campo di basculamento di +/- 120°.

Asse Y

L‘asse Y è progettato come un „Ram“. Vengono utilizzate guide lineari di grandi dimensioni per raggiungere la stabilità necessaria. L‘elevata precisione è garantita dal motore ad azionamento diretto sul mandrino.

Ellettromandrino

La macchina è dotata di un elettromandrino raffreddato a liquido dalle prestazioni assolutamente convincenti. Con una velocità di 15.000 giri/min, una potenza di 46 kW ed una coppia di 170 Nm, è
adatto anche alle lavorazioni pesanti. Un elettromandirno 18.000 giri/min è disponibile in opzione con identici dati prestazionali. La versione HSK-A100 offre un elettromandrino con 10000 giri/
min ed una coppia max. di 270 Nm.

Corsa Asse Z

Per essere veloci e precisi con l‘asse Z (40 m/min), sono installati due viti a ricircolo di sfere e due motori con configurazione master-slave.

Azionamento Assi

Viti a ricircolo di sfere con chiocciola rotante e fissa. La precisione di posizionamento è garantita dalle righe ottiche standard sugli assi lineari (X, Y e Z).

Azionamenti Asse X

Nei modelli MMV 4200-5200-6200, l‘asse X è implementato con un azionamento a pignone-cremagliera, che garantisce la massima precisione e scorrevolezza.

Schema di montaggio/area di lavoro

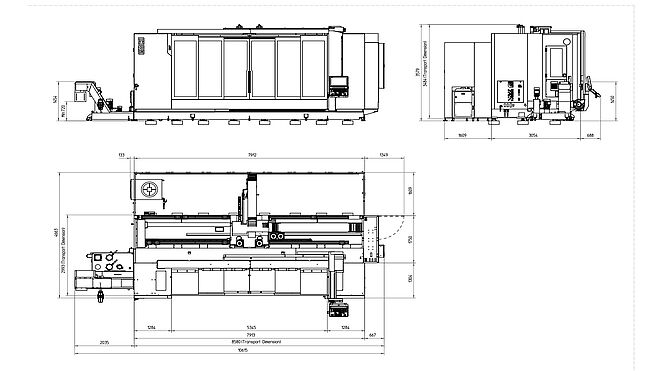

Schema Ingombri

Opzioni/Accessori

Sistemi di Misura

Sistemi di rilevamento per la misurazione degli utensili, per la riduzione del tempo di set-up durante il cambio utensili e la misurazione del pezzo in lavorazione per la verifica delle dimensioni o per il riposizionamento degli zeri. La sonda di misura pezzo è a trasmissione radio. Disponibile in opzione presetting laser.

Ampia Area di Lavoro

Grazie alle dimensioni generose dell‘area di lavoro, è possibile equipaggiare la macchina con numerose opzioni, tra le quali: parete divisoria per la lavorazione in pendolare, tavole girevoli, contropunte, ecc.

Impianto filtrante con pompe del refrigerante ad alta pressione

Se necessario, si possono raggiungere pressioni del refrigerante di 25/40/60/80 bar. Questo permette di utilizzare in modo ottimale utensili di foratura e fresatura, con conduzione interna del refrigerante.

Controlli/Software

Sinumerik ONE con Operate

Sinumerik ONE è il sistema CNC universale e flessibile. Con una vasta gamma di funzionalità, è adatto all'uso in quasi tutte le tecnologie. Il Sinumerik ONE stabilisce degli standard in termini di dinamica, precisione e integrabilità nelle reti.

Con il Sinumerik ONE si ottiene:

  • elevata performance e flessibilità
  • apertura universale
  • protezione personale e delle macchine molto efficace

Sinumerik & EMCONNECT, l'assistente di processo digitale
EMCONNECT è incluso nella macchina standard. Il passaggio tra le app emcoNNECT e il sistema di controllo è possibile con un solo clic. Tutti i dati rilevanti per la produzione possono essere visualizzati a schermo intero o in vista laterale.

Il nuovo SINUMERIK ONE è stato sviluppato appositamente per la produzione intelligente.

• Il Digital Twin è parte integrante del controllo CNC, il controllo virtuale e quello reale si fondono e si completano a vicenda
• Riduzione significativa dello sviluppo del prodotto e del time-to-market grazie alla strategia digital-first
• Capacità di rete e di comunicazione dati migliorate
• Riduzione significativa del tempo di messa in servizio reale grazie alla preparazione virtuale della messa in servizio
• Prestazioni CNC significativamente aumentate
• Tempi morti significativamente più brevi e integrazione completa nel TIA Portal attraverso il PLC SIMATIC S7-1500F integrato

Il SINUMERIK ONE può quindi essere integrato senza problemi in soluzioni e flussi di lavoro digitali.

Dettagli visibili Dettagli nascosti
Heidenhain TNC 640 (serie MMV)

TNC 640 Heidenhain offre, oltre alle classiche lavorazioni di fresatura, anche lavorazioni combinate di fresatura e tornitura. Inoltre, è particolarmente adatto per lavorazioni HSC e a 5 assi su macchine fino a 18 assi.

Dettagli:

  • Monitor a colori TFT 19''.
  • Interfaccia utente ottimizzata
  • Scelta rapida interattiva delle funzioni
  • Numerosi cicli di lavorazione
  • Simulazione grafica innovativa
  • Controllo del movimento migliorato e tempo di elaborazione dei blocchi breve

Dettagli visibili Dettagli nascosti
EMCONNECT - Assistente di processo digitale

Per produrre di più ed essere più efficienti.

EMCONNECT è un buon sistema per chi inizia la produzione digitale: l'accesso a tutte le informazioni e i sistemi importanti è centralizzato, dalla macchina. La centralina CNC e quindi la gestione della macchina restano inalterate.
Sul pannello EMCONNECT sono raccolti, in modo molto chiaro e compatto, lo stato, i dati e la modalità operativa della macchina. La base hardware della centralina emcoNNECT è un display Multi-Touch da 22", un PC industriale + tastiera incl. tasti HMI-Hot semplice e intuitiva con interfaccia utente ottimizzata per touchscreen.

Incluso di serie nella versione macchina Siemens (Sinumerik ONE).
