Emcoturn E45

Emcoturn E45

Emcoturn E45

ALLESTIMENTO

Mandrino principale con ampia gamma di velocità
Torretta portautensili con 12 attacchi utensile VDI30
Utensili motorizzati e asse C per mandrino principale
Contropunta automatica per punta girevole CM4
Asse Y stabile integrato nella struttura di base
Sinumerik 828D, Heidenhain CNC PILOT 640 o Fanuc 0iTD con sistema programmazione conversazionale

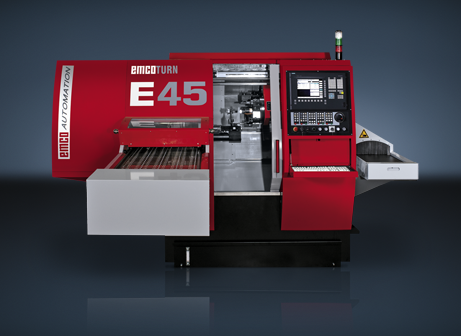

Caricatore EMCO SL1200

Dati tecnici

Area di lavoro
Corsa in X/Y/Z 160//+40/-30//510 mm
Diametro da barra 45 (51) mm
Diametro tornibile max. 220 mm
Volteggio sul banco 430 mm
Distanza tra le punte 670 mm
Avanzamenti rapidi in X/Y/Z 20/10/30 m/min
Mandrino principale
Velocità max. 6300 (5000) giri/min
Naso mandrino A2-5
Potenza massima azionamento 13 kW
Coppia max. 78 (100) Nm
Contropunta
Cono contropunta CM4
Corsa (automatica) 510 mm
Torretta
Dimensione VDI 30
Numero utensili 12
Utensili motorizzati 6
Velocità max. 5000 giri/min
Potenza massima azionamento 4 kW
Coppia massima 16 Nm
Dati generali
Dimensioni (LxPxH) 2275 x 1790 x 1958 mm
Peso macchina 4000 kg

Punti di forza

  • Dimensioni macchina compatte

  • Testa mandrino termosimmetrica

  • Bancale macchina estremamente solido

  • Guide a rulli precaricate in tutti gli assi

  • Servomotori dinamici per una truciolatura economica

Torretta portautensili

Visualizza immagine

Trascinatore E45

Visualizza immagine

Area di lavoro E45

Visualizza immagine

Schema di montaggio/area di lavoro

Area di lavoro E45

Area di lavoro E45
Visualizza immagine

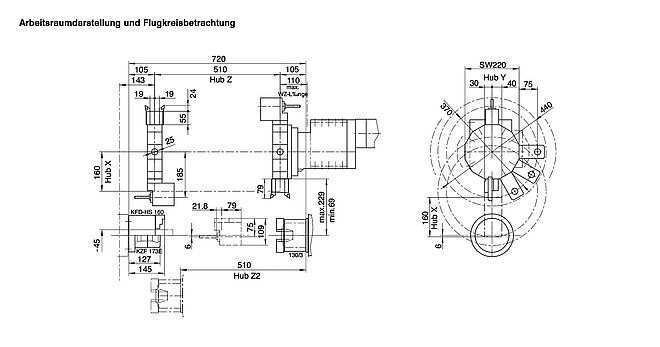

Area di lavoro E45 con contromandrino

Area di lavoro E45 con contromandrino
Visualizza immagine

Schema di installazione E45 con SL 1200

Schema di installazione E45 con SL 1200
Visualizza immagine

Esempi di lavorazione

Applicazioni

  • Costruzioni di meccanica generale
  • Componenti idraulici
  • Componenti pneumatici
  • Tecnica medicale
  • Tecnica di fissaggio
  • Tecnologia dei materiali
  • ecc.

Manicotto temprato

Visualizza immagine

Perno di guida

Visualizza immagine

Perno di battuta

Visualizza immagine

Perno sferico

Visualizza immagine

Versioni

Versioni

Visualizza immagine

Emcoturn E45 - SIEMENS / FANUC / HEIDENHAIN

Tornio CNC con contropunta automatica.
Visualizza immagine

Emcoturn E45 M-SIEMENS / FANUC / HEIDENHAIN

Tornio CNC con utensili motorizzati e asse C.
Visualizza immagine

Emcoturn E45 MY-SIEMENS / FANUC / HEIDENHAIN

Tornio CNC con utensili motorizzati, asse C e asse Y.
Visualizza immagine

Emcoturn E45 SM - SIEMENS / FANUC / HEIDENHAIN

Tornio con contromandrino, utensili motorizzati ed asse C.
Visualizza immagine

Emcoturn E45 SMY - SIEMENS / FANUC / HEIDENHAIN

Tornio con contromandrino, utensili motorizzati, asse C ed asse Y.
Visualizza immagine

Opzioni/Accessori

Dispositivo raccolta pezzi

Dispositivo raccolta pezzi per lo scarico dei pezzi finiti.
Visualizza immagine

Porta automatica

Porta macchina automatica indicata per il carico manuale dei pezzi.

Visualizza immagine
Emco Concept Turn 260: Torni CNC evacuatore trucioli

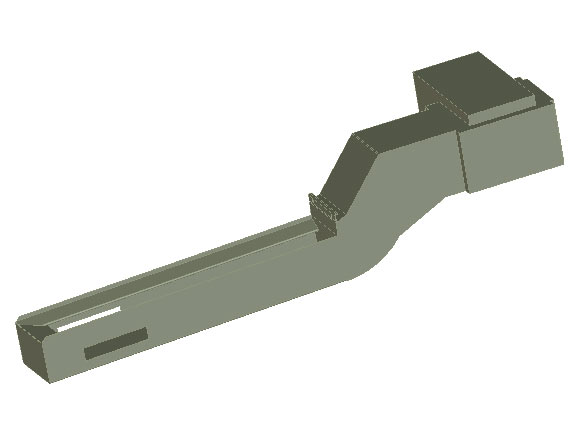

Trasportatore trucioli E45

Trasportatore con nastro a cerniera con altezza espulsione 1200 mm, adatto per trucioli di acciaio lunghi, matasse di trucioli, lavorazioni a secco e con refrigerante.
Visualizza immagine Emco Concept Turn 260: Torni CNC evacuatore trucioli

Pacchetti portautensili

Trasportatore con nastro a cerniera con altezza espulsione 1200 mm, adatto per trucioli di acciaio lunghi, matasse di trucioli, lavorazioni a secco e con refrigerante.
Visualizza immagine
Impianto filtro a carta con pompe refrigerante alta pressione

Impianto filtro a carta con pompe refrigerante alta pressione

In caso di necessità si può avere come opzione una pressione refrigerante di 25/40/60/80 bar. Questo consente l’impiego di utensili con refrigerante interno.


Visualizza immagine Impianto filtro a carta con pompe refrigerante alta pressione

Automazione

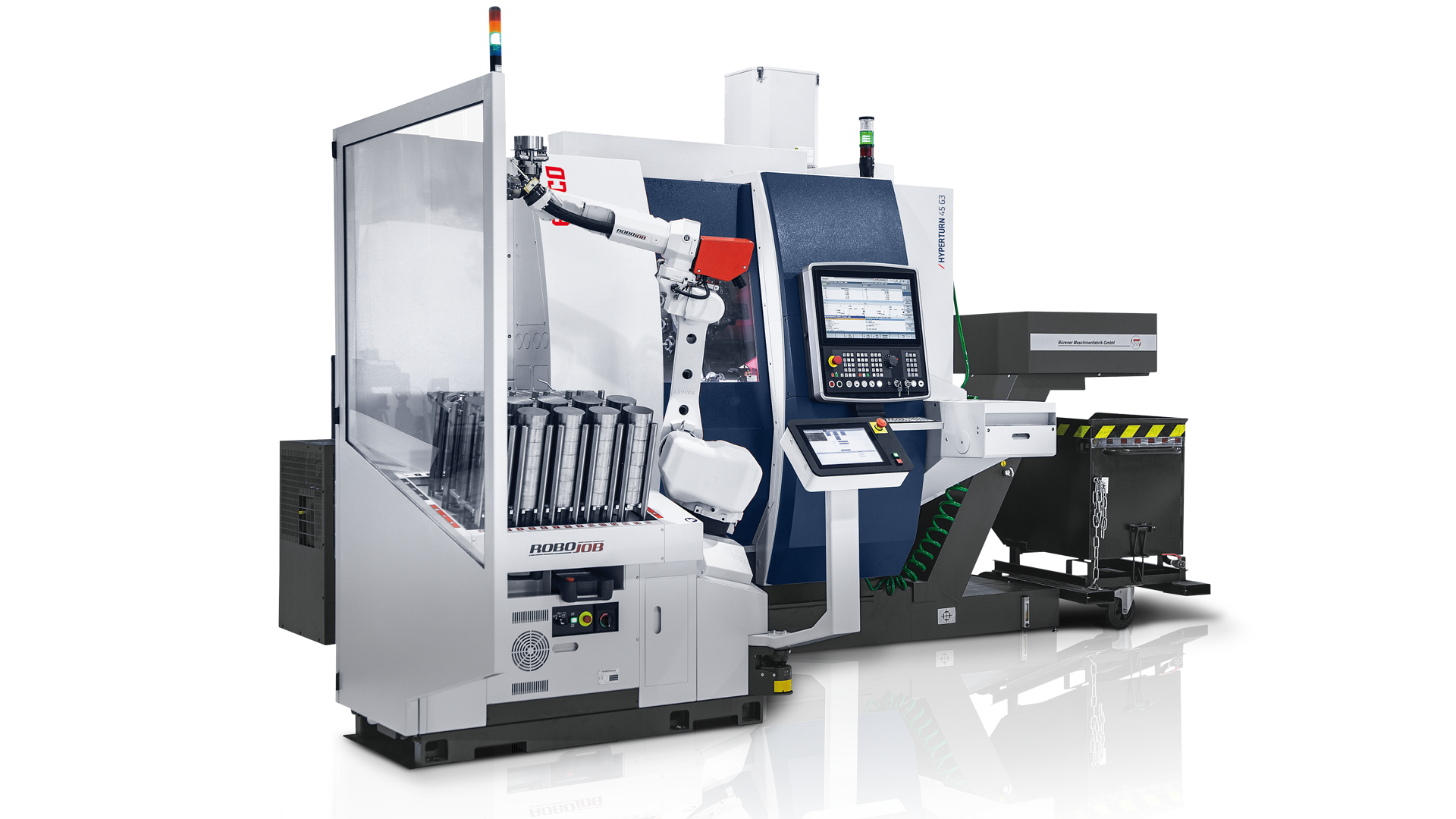

Turn / Mill Assist

Turn / Mill Assist

Automazione standard compatta per piccole e medie serie, per torni e fresatrici.

  • Riduzione delle ore di lavoro fino al 70%.
  • Soluzione compatta e salvaspazio.
  • Funzionamento supportato graficamente.
  • Libero accesso alla porta della macchina.
  • Per piccole e medie serie.
  • Tempi di allestimento e di preparazione più brevi.
  • Non è richiesta alcuna conoscenza speciale di robotica.
  • Installazione e formazione in loco.
Visualizza immagine Turn / Mill Assist

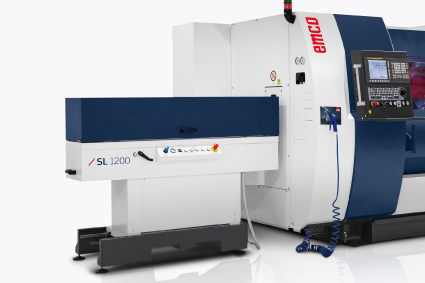

Caricatore di barre corte EMCO SL 1200

Caricatore di barre corte EMCO SL 1200

Con il caricatore EMCO SL1200, EMCO offre la soluzione perfetta per spostamento e carico di barre fino ad una lunghezza massima di 1200 mm.

Il vantaggio: ridotto ingombro e brevi tempi di carico grazie alle corse ridotte.

Il controllo è perfettamente integrato nell’interfaccia macchina.

Visualizza immagine Caricatore di barre corte EMCO SL 1200

Controlli/Software

Sinumerik 828D- ShopTurn

ShopTurn Sinumerik 828D è un controllo numerico CNC basato su pannello per applicazioni esigenti su torni e fresatrici, come normalmente viene richiesto in officina. Esso riunisce CNC, PLC, funzioni operative e di controllo assi in un’unica unità compatta e robusta che si adatta a qualsiasi pulpito di pannello operativo. Sono disponibili due varianti per il montaggio orizzontale o verticale. Con le sue potenti funzioni CNC, il Sinumerik 828D definisce nuovi standard di riferimento nella classe dei CNC compatti. Grazie ad un pacchetto di programmazione CNC completo, il Sinumerik 828D è predisposto in modo ottimale per tutti i mercati di consumo a livello mondiale. Origine testo e fotografia: Siemens

Dettagli visibili Dettagli nascosti
Fanuc 0i TF
Il CNC della serie 0i, modello TF, è la soluzione ideale per torni compatti di alta gamma. Un rapporto prezzo-prestazioni allettante in combinazione con dinamica, precisione e affidabilità. Caratteristiche principali di questo controllo sono la facilità d'uso e la programmabilità.

  • Ottimo rapporto qualità-prezzo
  • Lavorazione estremamente veloce e di alta precisione
  • Ottima finitura di superfici combinata con tempi ciclo più brevi
  • Indicatore di produttività/disponibilità
  • Facile programmazione con finestre di dialogo grazie a Manual Guide i e simulazione grafica 3D
  • Compatibilità con programmi intergenerazionali
  • Stessa modalità di programmazione, utilizzo e manutenzione della serie FANUC 3xi-B
  • Oltre 25 anni di disponibilità pezzi di ricambio

Dettagli visibili Dettagli nascosti
[Translate to it:]
Heidenhain CNC Pilot 640
  • Eccellente controllo assi, basato sulla collaudata tecnologia a 5 assi dei controlli numerici per fresatura HEIDENHAIN
  • Funzione di importazione dei programmi CNC di tutte le versioni precedenti
  • Creazione automatica del programma con TURN PLUS (fino al 90% di risparmio di tempo)
  • Programmazione in officina intuitiva e di rapido apprendimento
  • Ampi pacchetti di cicli per la lavorazione e la tastatura già nella versione standard (compresi i cicli per il supporto degli utensili FreeTurn, la fresatura trocoidale, ecc.)
  • Lavorazione simultanea a 5 assi
  • Rilevamento dell'usura e della rottura degli utensili durante la lavorazione
  • E molto altro ancora

Funzionamento intuitivo, programmazione innovativa, supporto intelligente all'utente, eccellente controllo del movimento: questi punti di forza fanno del CNC PILOT 640 di HEIDENHAIN il controllo perfetto per i torni e i centri di tornitura-fresatura, nonché per i centri di tornitura ad alte prestazioni.

Attualmente disponibile per Emcoturn E 45 ed Emcoturn E 65.

Dettagli visibili Dettagli nascosti

Download

Tornio-CNC-E45.pdf

04.07.2022
Preview Download
