Emcomill E350

EQUIPMENT

Mandrino meccanico
Magazzino utensili a 20 posizioni
Rapido cambio utensili a doppio braccio
Opzione divisore (4° asse)
Controllo Siemens

Technical data

Work area
Travel in X/Y/Z 350 / 250 / 300 mm
Distance spindle nose 120 - 420 mm
Rapid motion speeds in X/Y/Z 24 / 24 / 24 m/min
Clamping area 500 x 300 mm
Max. table load 100 kg
Tool change
Number of tool stations 20
Max. tool diameter 63 (80) mm
Milling spindle
Max. speed 10000 giri/min
Max. torque 41 Nm (S6 60%)
General data
Dimensions (LxWxH) 1600 x 1700 x 2200 mm
Machine weight 1970 kg

Highlights

  • Massima termostabilità con la migliore precisione di lavorazione
  • Tecnologia di controllo all'avanguardia Siemens con software di programmazione Job Shop
  • Ottimo rapporto qualità-prezzo
  • Migliore qualità di costruzione europea - Made in the Heart of Europe

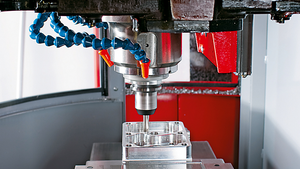

Lavorazione EMCOMILL E350

Lavorazione

Area di lavoro EMCOMILL E350

Area di lavoro

Cambio utensile EMCOMILL E350

Cambio utensile

Overall dimensions/Work space

Schema di montaggio EMCOMILL E350 fronte

Schema di montaggio Emcomill 350 layout fronte

Layout area di lavoro EMCOMILL E350

Layout area di lavoro EMCOMILL E350

Workpieces

Applicazioni

  • Per lotti di piccole e medie dimensioni

Linguetta per sollevamento

Linguetta di sollevamento in acciaio 42CM04

Testa di fresatura

Testa di fresatura di acciaio temprato

Pezzo campione

Pezzo campione (lega di titanio)

Versions

EMCOMILL E350 - 10000 giri/min

Con mandrino mecchanico a 10000 giri/min

EMCOMILL E350 - 24000 giri/min

Con elettromandrino 24000 giri/min

Options/Accessories

Divisore

È disponibile come opzione un divisore quarto asse

Volantino elettronico remotabile

Per la movimentazione manuale degli assi per determinare le correzioni utensile e gli zeri.

Software/Control

Sinumerik 828D- ShopTurn

ShopTurn Sinumerik 828D è un controllo numerico CNC basato su pannello per applicazioni esigenti su torni e fresatrici, come normalmente viene richiesto in officina. Esso riunisce CNC, PLC, funzioni operative e di controllo assi in un’unica unità compatta e robusta che si adatta a qualsiasi pulpito di pannello operativo. Sono disponibili due varianti per il montaggio orizzontale o verticale. Con le sue potenti funzioni CNC, il Sinumerik 828D definisce nuovi standard di riferimento nella classe dei CNC compatti. Grazie ad un pacchetto di programmazione CNC completo, il Sinumerik 828D è predisposto in modo ottimale per tutti i mercati di consumo a livello mondiale. Origine testo e fotografia: Siemens

Dettagli visibili Dettagli nascosti
Sinumerik 828D - ShopMill

Sinumerik 828D è un controllo numerico CNC basato su pannello per applicazioni esigenti su torni e fresatrici, come normalmente viene richiesto in officina. Esso riunisce CNC, PLC, funzioni operative e di controllo assi in un’unica unità compatta e robusta che si adatta a qualsiasi pulpito di pannello operativo. Sono disponibili due varianti per il montaggio orizzontale o verticale. Con le sue potenti funzioni CNC, il Sinumerik 828D definisce nuovi standard di riferimento nella classe dei CNC compatti. Grazie ad un pacchetto di programmazione CNC completo, il Sinumerik 828D è predisposto in modo ottimale per tutti i mercati di consumo a livello mondiale. Origine testo e fotografia: Siemens

Dettagli visibili Dettagli nascosti

Download

Universal_3-Achsen_Fräsmaschine_Emcomill_350_DS.pdf

30.08.2021
Preview Download
