Concept Mill 55

ALLESTIMENTO

Fresatrice da banco CNC compatta
Motori assi ad alta risoluzione
Unità principale a regolazione continua
Componenti industriali di alta qualità
Mandrino di incisione
Divisore CNC come quarto asse opzionale
Interfaccia robotica per l'integrazione in sistemi FMS / CIM
Conforme agli standard di sicurezza CE
Made in the Heart of Europe

Dati tecnici

Area di lavoro
Corsa in X/Y/Z 190/140/260 mm
Distanza nasi mandrino 77 - 337 mm
Numero di assi 3 (4° asse opzionale)
Avanzamenti rapidi in X/Y/Z 2 m/min
Spinta di lavoro X/Y/Z 0-2 m/min
Accelerazione in X/Y/Z 800/800/1000 N
Dimensione tavola 420 x 125 mm
Carico max. 10 kg
Mandrino principale
Velocità max. 3500 giri/min
Potenza massima azionamento 0,75 kW
Coppia max. 3,7 Nm
Cambio utensili
Magazzino utensili 8
Diametro ma. utensile 40/60 mm (con/senza cambio)
Dati generali
Dimensioni (LxPxH) 960 x 1000 x 980 mm
Peso macchina 220 kg

Punti di forza

  • Solida costruzione in ghisa grigia, come da uso industria

  • Area di lavoro completamente chiusa

  • Rotazione oraria/antioraria del mandrino

  • Azionamento principale a regolazione continua

  • Posizionamento del mandrino di lavorazione senza gioco, in cuscinetti a rulli conici precisi e lubrificati

  • Mandrino lubrificato a grasso

  • Controllo di contornatura CNC in 3D

  • Spostamento automatico al punto di riferimento

Schema di montaggio/area di lavoro

Schema di montaggio Concept MILL 55

Schema di montaggio Concept MILL 55

Esempi di lavorazione

Applicazioni

  • Fresatura a profilo
  • Fresatura di filetti
  • Foratura di filetti
  • Foratura

Pezzi degli scacchi

Pezzi degli scacchi

Pezzo fresato

Pezzo fresato

Pistone

Pistone

Opzioni/Accessori

Porta-utensili a 8 posizioni

Il cambio utensile avviene attraverso un braccio motorizzato con sistema di presa.

Inserimento mandrino ad alta velocità

Può essere inserito il mandrino con guide per le incisioni ad elevata velocità

Asse divisore NC

Nel Concept Mill 55 è possibile avere in opzione un divisore come 4° asse

Basamento della macchina

Il basamento della macchina è dotato di un cassetto estraibile per utensili e accessori e offre anche spazio per il tower del PC.

Easy2operate

Pannello operativo macchina portatile, che permette il funzionamento della stessa via hardware; include pulsanti assi, selettore di correzione avanzamento, selettore di modalità, ecc. il tutto assieme a EMCO Easy2control

Volantino elettronico remotabile

Per il movimento manuale degli assi.

Automazione

Integrazione nei sistemi FMS e CIM

Con l'interfaccia robotica, può essere collegata non solo l’attrezzatura periferica (come la porta automatica, la morsa, ecc), ma è anche possibile connettere la macchina con altre macchine o dispositivi (ad esempio, robot di carico e scarico). L'interfaccia DNC consente di trasferire o avviare programmi dal computer principale

Contropunta pneumatica

Con controllo della posizione finale

Centralina pneumatica e autocentrante pneumatico

La centralina pneumatica è utilizzata per movimentare la porta automatica e il cilindro di trazione collegato all’autocentrante a 3 griffe e all’unità di espulsione.

Porta automatica

Grazie alla centralina pneumatica, la porta si apre o chiude automaticamente o premendo l’apposito tasto. Il controllo di posizione della porta avviene tramite selettore di finecorsa

Controlli/Software

[Translate to it:]
EMCO WinNC

L’unicità è data dal concetto di controllo intercambiabile, col quale possono essere dotate tutte le macchine della linea Concept. Grazie a questa peculiarità, l'utilizzatore può essere addestrato su tutti i CNC industriali più comuni. In una sola macchina, possono essere installati fino a otto diversi controlli numerici. Risultato: i tecnici CNC sono flessibili nel lavorare su differenti piattaforme.

Dettagli visibili Dettagli nascosti
[Translate to it:]
EMCO Win3D-View

Win3D-View va oltre gli standard del settore. Utensili, pezzi grezzi, dispositivi di bloccaggio e processi di produzione sono estremamente realistici. Il sistema controlla i percorsi programmati dell'utensile per prevenire eventuali collisioni , assicurando in questo modo la sicurezza del programma.iew: visualizzare, supportare e prevenire costose collisioni.

Dettagli visibili Dettagli nascosti
[Translate to it:]

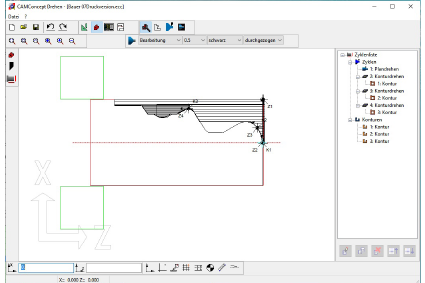

EMCO CAMConcept

CAMConcept è un software innovativo per la formazione completa CAD/CAM e CNC, dalla progettazione alla produzione. CAMConcept combina le funzionalità di un sistema CAD/CAM professionale coi vantaggi di un programma di formazione speciale. Sono disponibili tutte le funzioni base di un programma CAD. La visualizzazione grafica dei cicli CNC consente la programmazione rapida, mentre simulazione e controllo di collisione garantiscono la sicurezza del programma.

Dettagli visibili Dettagli nascosti
