Fresatrice Universale ad alta velocità con montante mobile a terra

ALLESTIMENTO

Fresatrice universale con slittone e montante con struttura box-in-box
Sistema di bilanciamento slittone: brevetto Mecof
Motore madrino opzionale: 40 kW, 1200 Nm (S1)
Controlli numerici Heidenhain/Siemens

Dati tecnici

Area di lavoro
Corsa in X/Y/Z Asse X da 4000 mm e oltre/ Asse Y 1600 mm/ Asse Z 3000 mm
Numero di assi 3+2, 5
Avanzamento assi 30/min
Carico max. 15000 kg/m²
Cambio utensili
Magazzino utensili 40/60/80/100/120

Punti di forza

  • Elevata dinamica e precisione grazie alle teste di fresatura con motori torque

  • Fresatrice Universale predisposta per l’Industria 4.0

  • 15° di sottosquadro sulla testa di fresatura universale con mandrino ad alta velocità

  • Tecnologia di azionamento diretto su tutte le teste di fresatura e ampia scelta di teste applicabili con elettromandrino

  • Cambio utensili automatico installato sul montante fino a 120 posti oppure cambio utensili automatico a torre fino a 203 posti

  • Configurazione della macchina secondo le esigenze del cliente

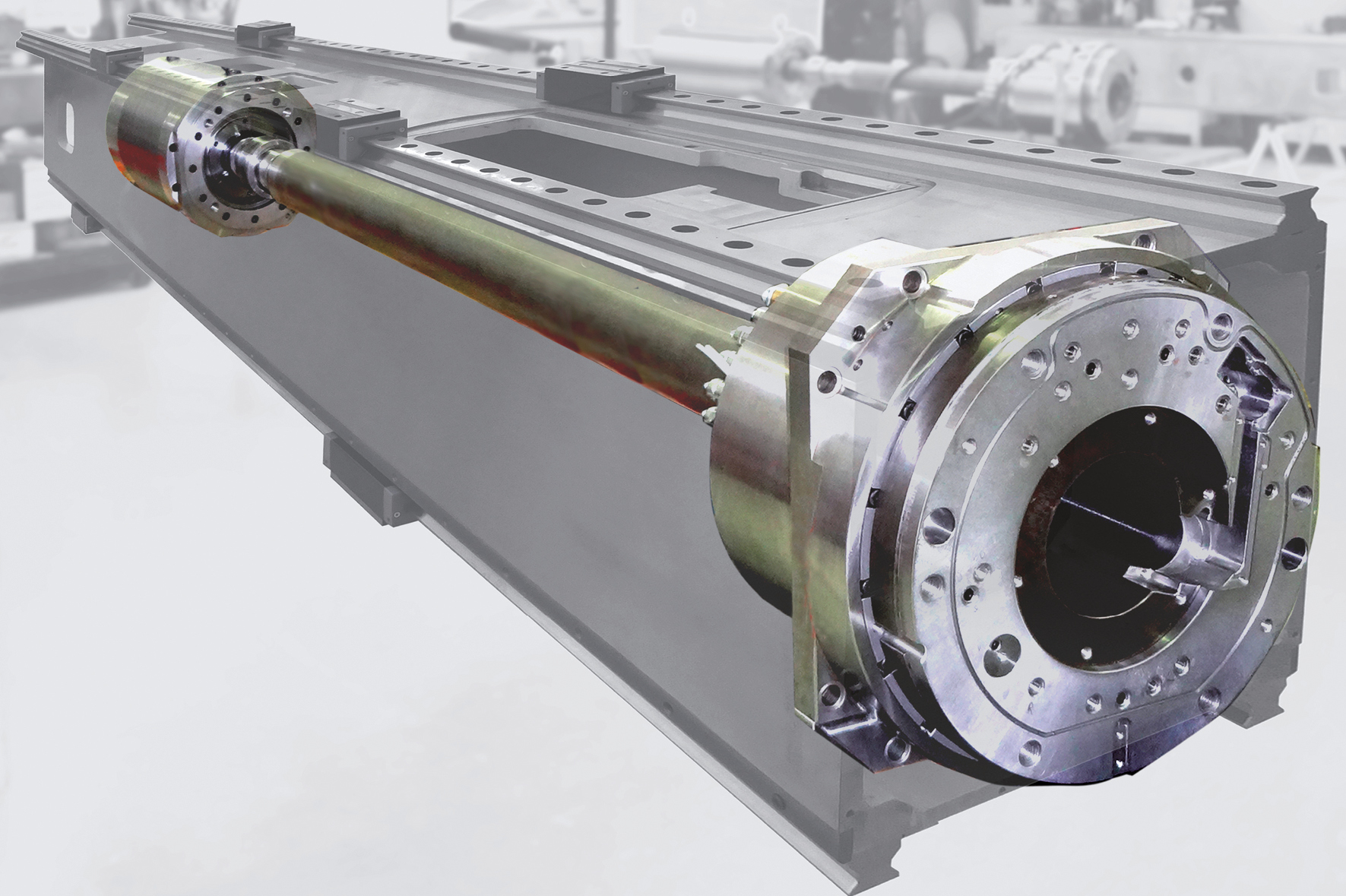

MANDRINO DIRECT DRIVE

La trasmissione ad azionamento diretto assicura elevata affidabilità e lunga durata della linea mandrino.
Visualizza immagine

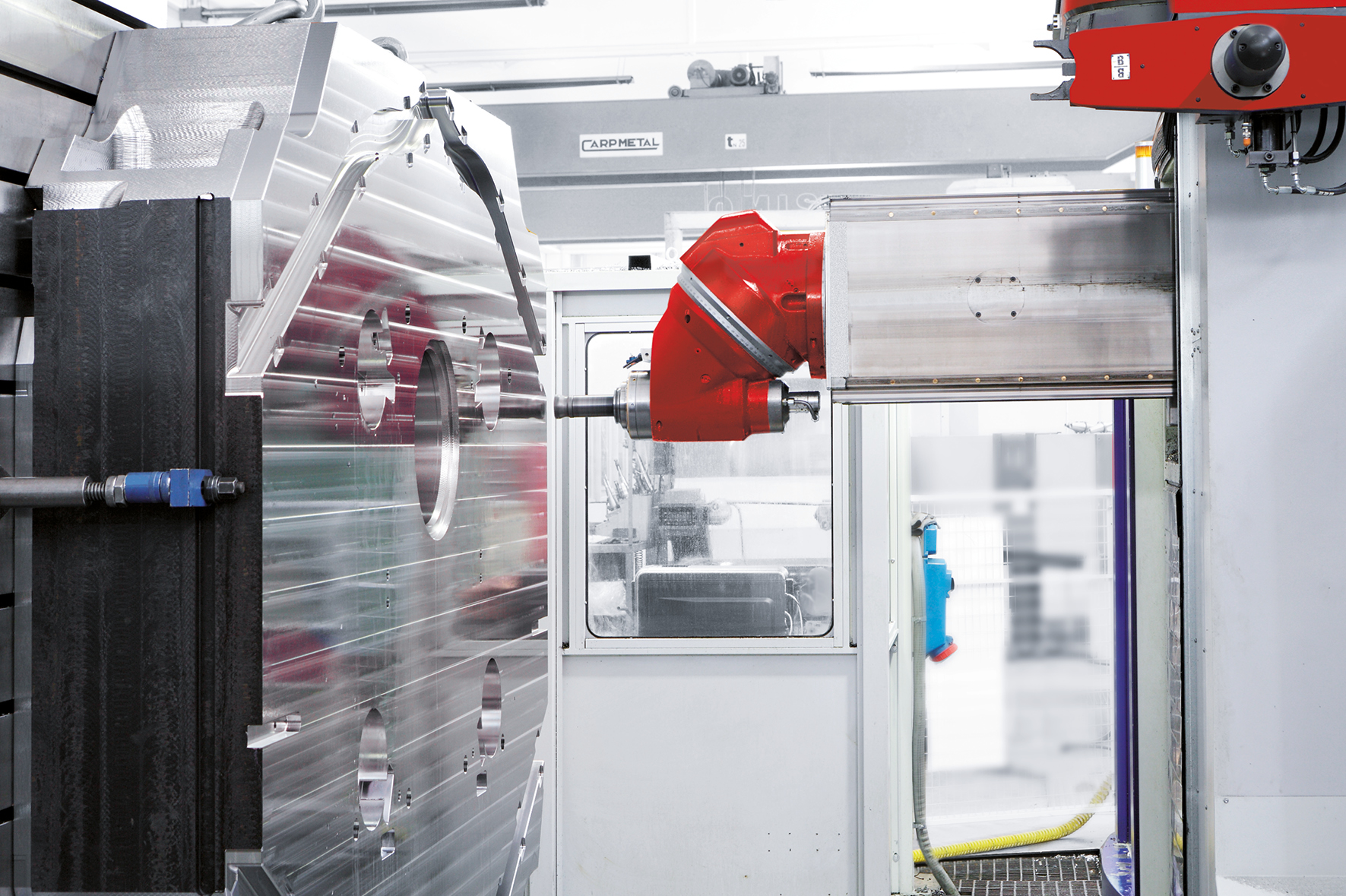

Lavorazione meccanica

di uno stampo da parte di una testa universale 6000 giri/min.
Visualizza immagine

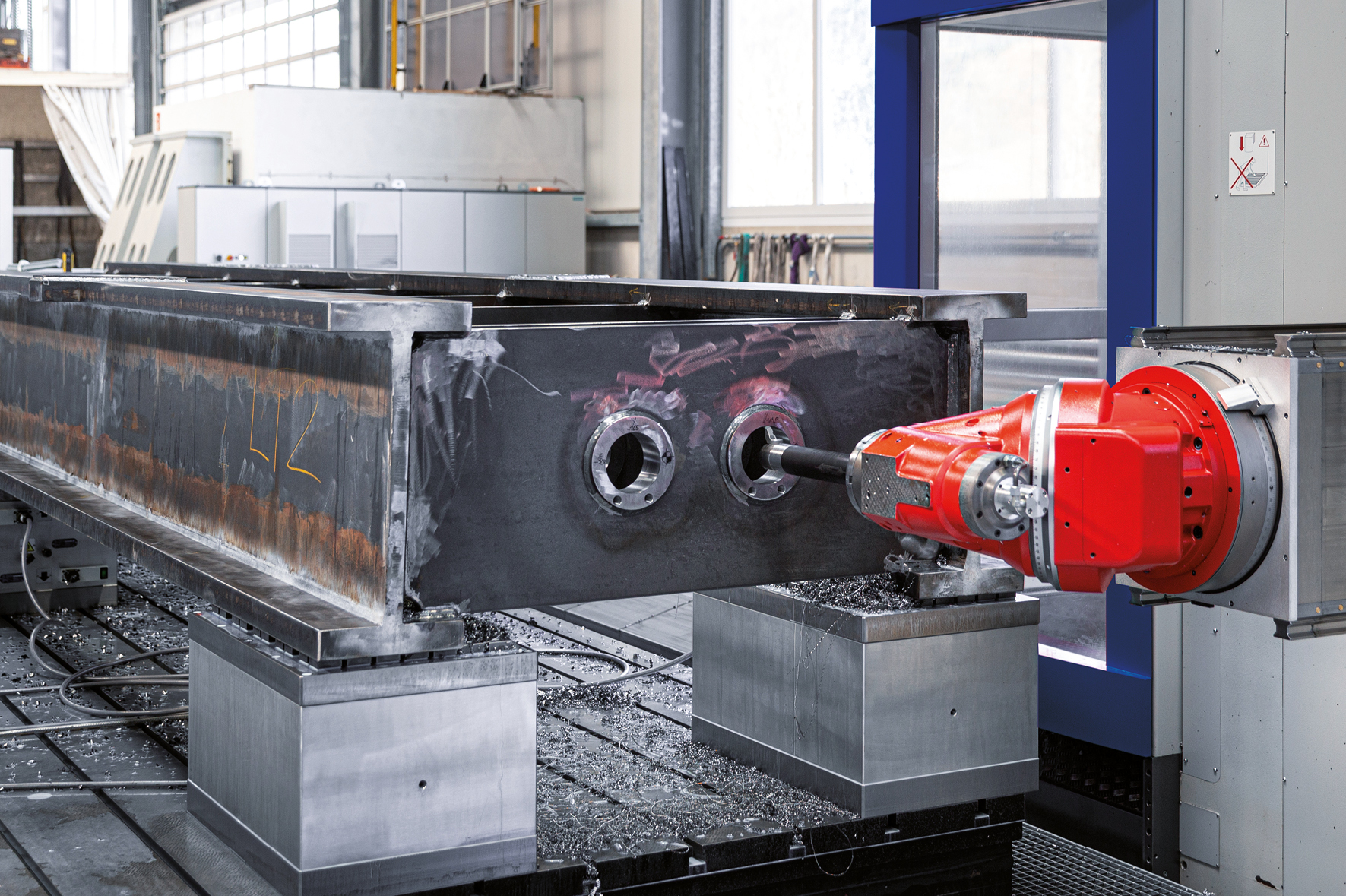

Lavorazioni pesanti

per la meccanica generale
Visualizza immagine

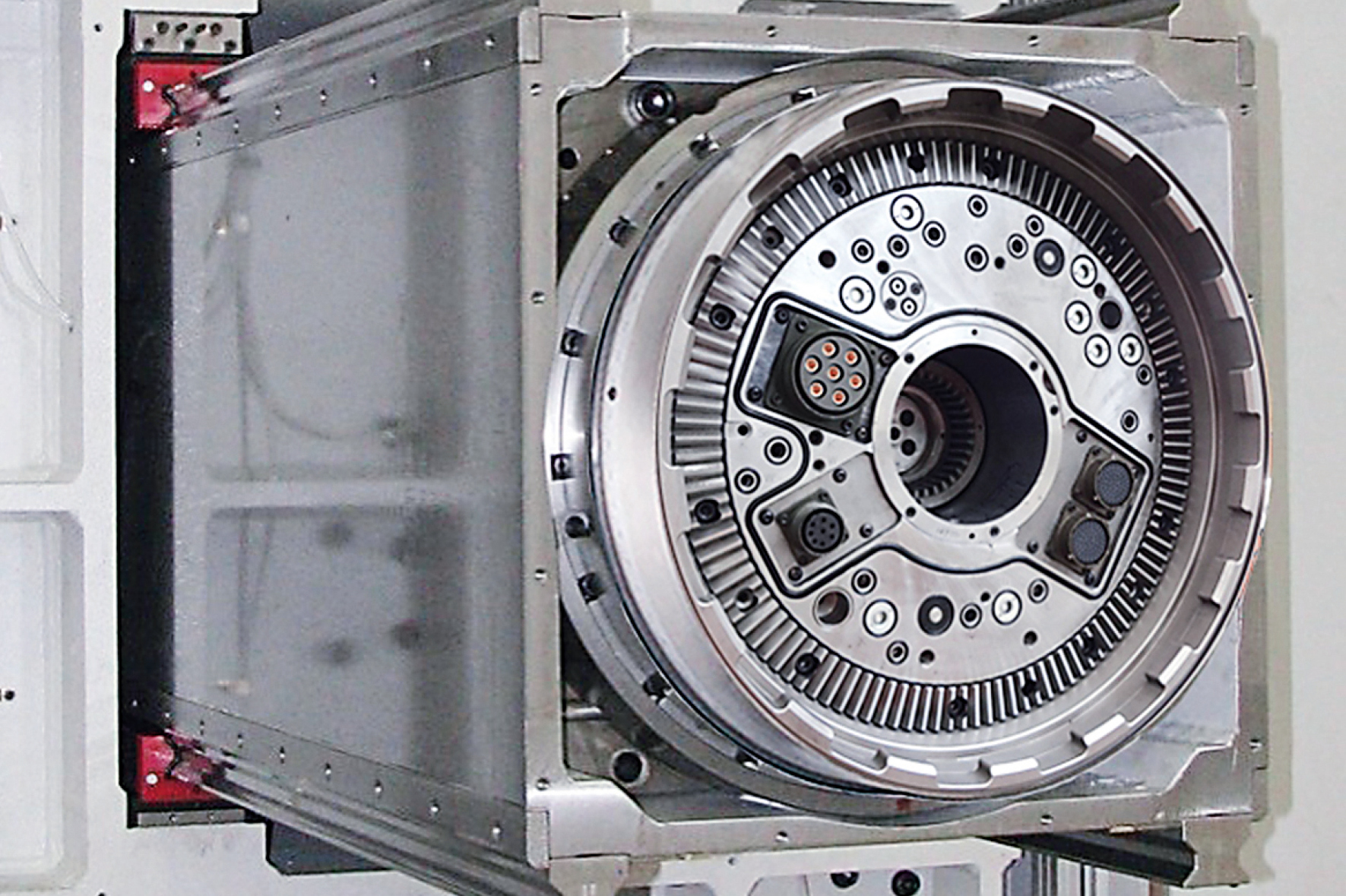

SLITTONE

Le generose sezioni trasversali dello slittone di 520 mm x 450 mm per l‘ECOMILL e di 585 mm x 500 mm per l‘ECOMILL PLUS significano elevati momenti di resistenza alla flessione, che abbinati alle quattro guide del sistema box-in-box garantiscono massima rigidità e precisione
Visualizza immagine

Casi applicativi

mould & die

Lavorazione su tavola giravole
Visualizza immagine

aerospace

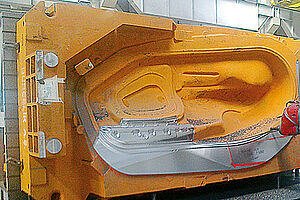

Sgrossatura di uno stampo in acciaio
Visualizza immagine

styling

Bearbeitung eines Elektromotorengehäuses

Lavorazione di un alloggiamento per motore elettrico

Visualizza immagine Bearbeitung eines Elektromotorengehäuses

Teste di fresatura

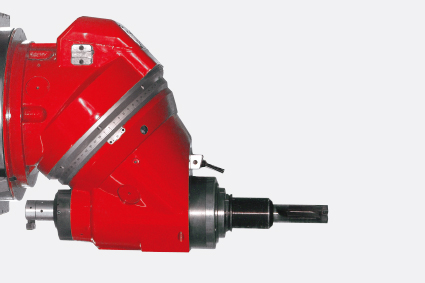

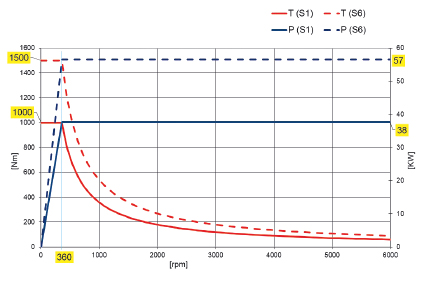

Testa di fresatura universale con posizionamento millesimale automatico

Meccanica generale - energia - automotive - aerospace - ferroviario - movimentazione terra - navale - macchine per l‘edilizia e agricoltura
Visualizza immagine

Testa di fresatura universale con posizionamento millesimale automatico

Visualizza immagine

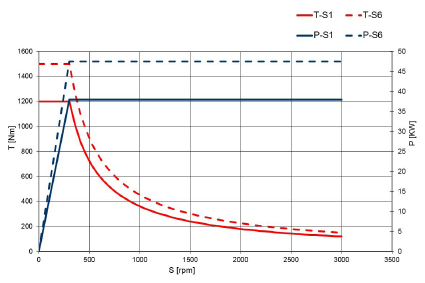

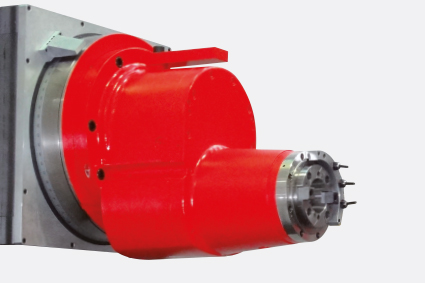

Testa di fresatura con mandrino orizzontale

Meccanica generale - energia - ferroviario - movimentazione terra - navale -macchine per l‘edilizia e agricoltura
Visualizza immagine

Testa di fresatura con mandrino orizzontale

Visualizza immagine

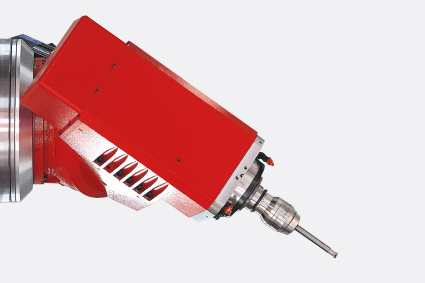

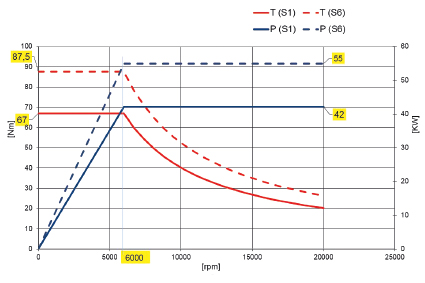

Testa di fresatura universale con elettromandrino

Stampi plastica e lamiera - automotive - aerospace
Visualizza immagine

Testa di fresatura universale con elettromandrino

Visualizza immagine

Opzioni/Accessori

TAVOLE GIREVOLI

Le tavole girevoli o di tornitura possono essere installate in qualsiasi dimensione di piatto e capacità di carico, anche in combinazione con la modalità pendolare.
Visualizza immagine

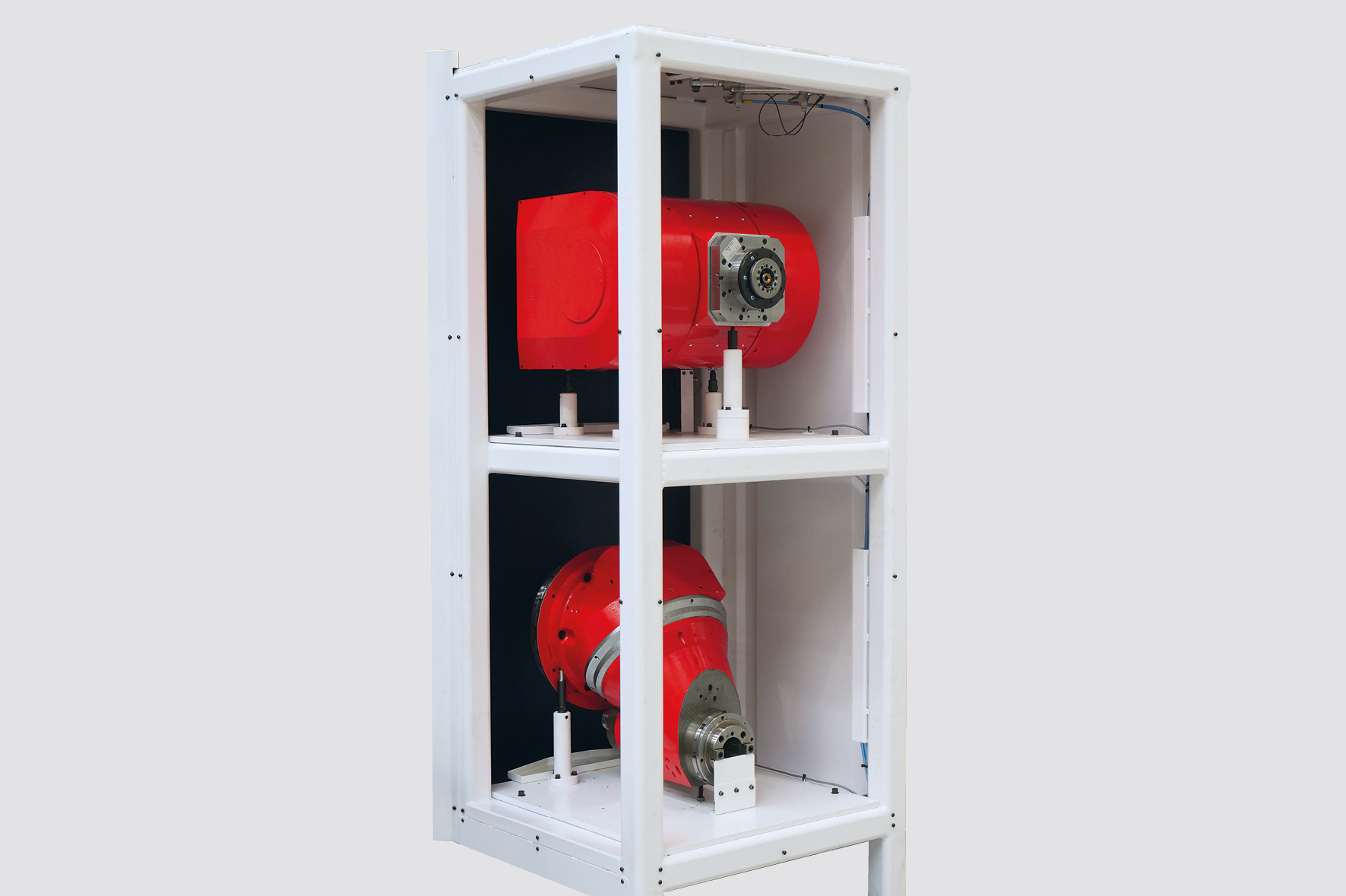

CAMBIO TESTA

Sistema di cambio testa automatico
Visualizza immagine

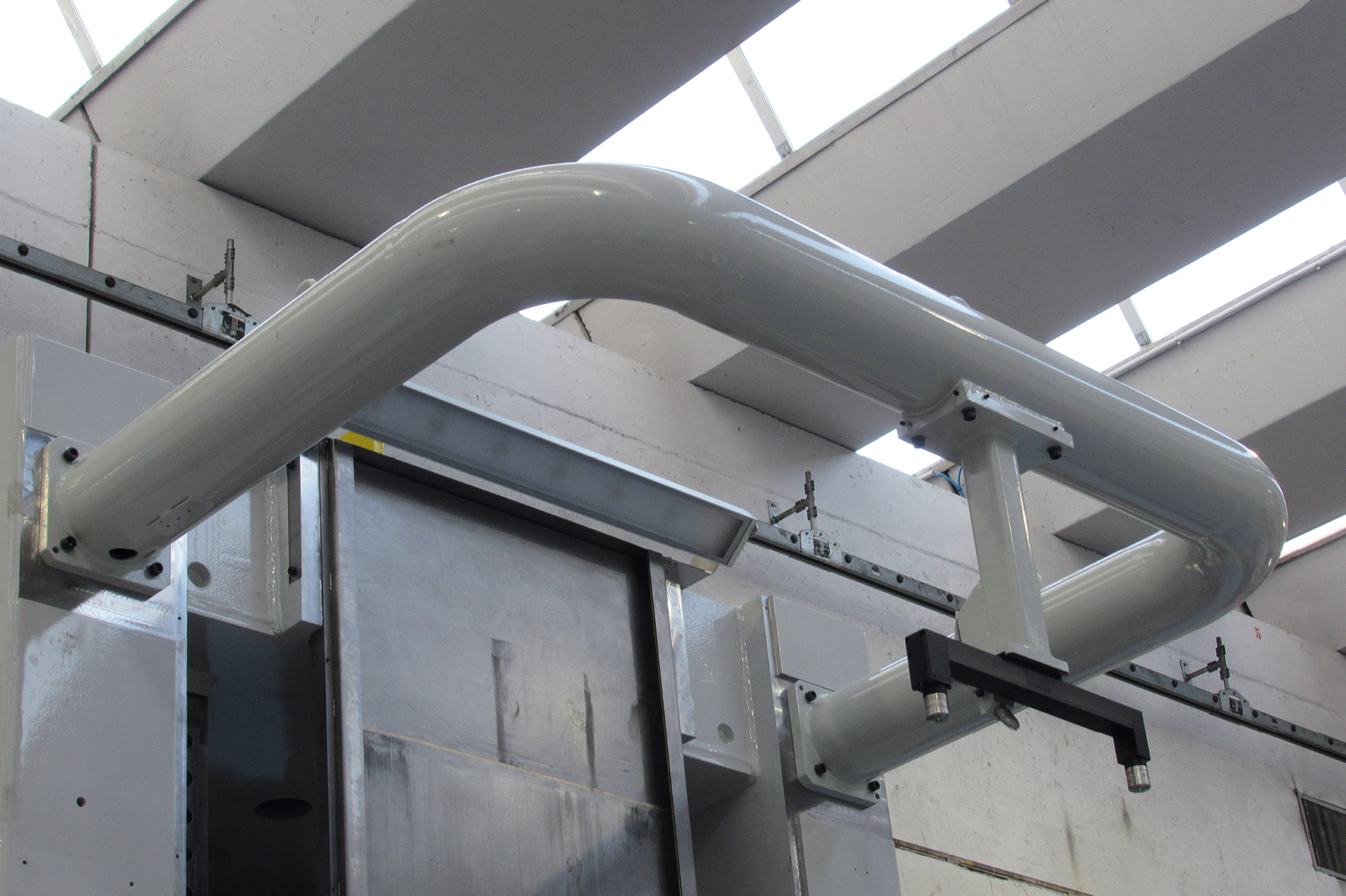

Laser

Sistema di presetting utensile laser posizionato sulla parte superiore del montante della macchina, in posizione sicura contro residui di lavorazione e possibili urti.
Visualizza immagine

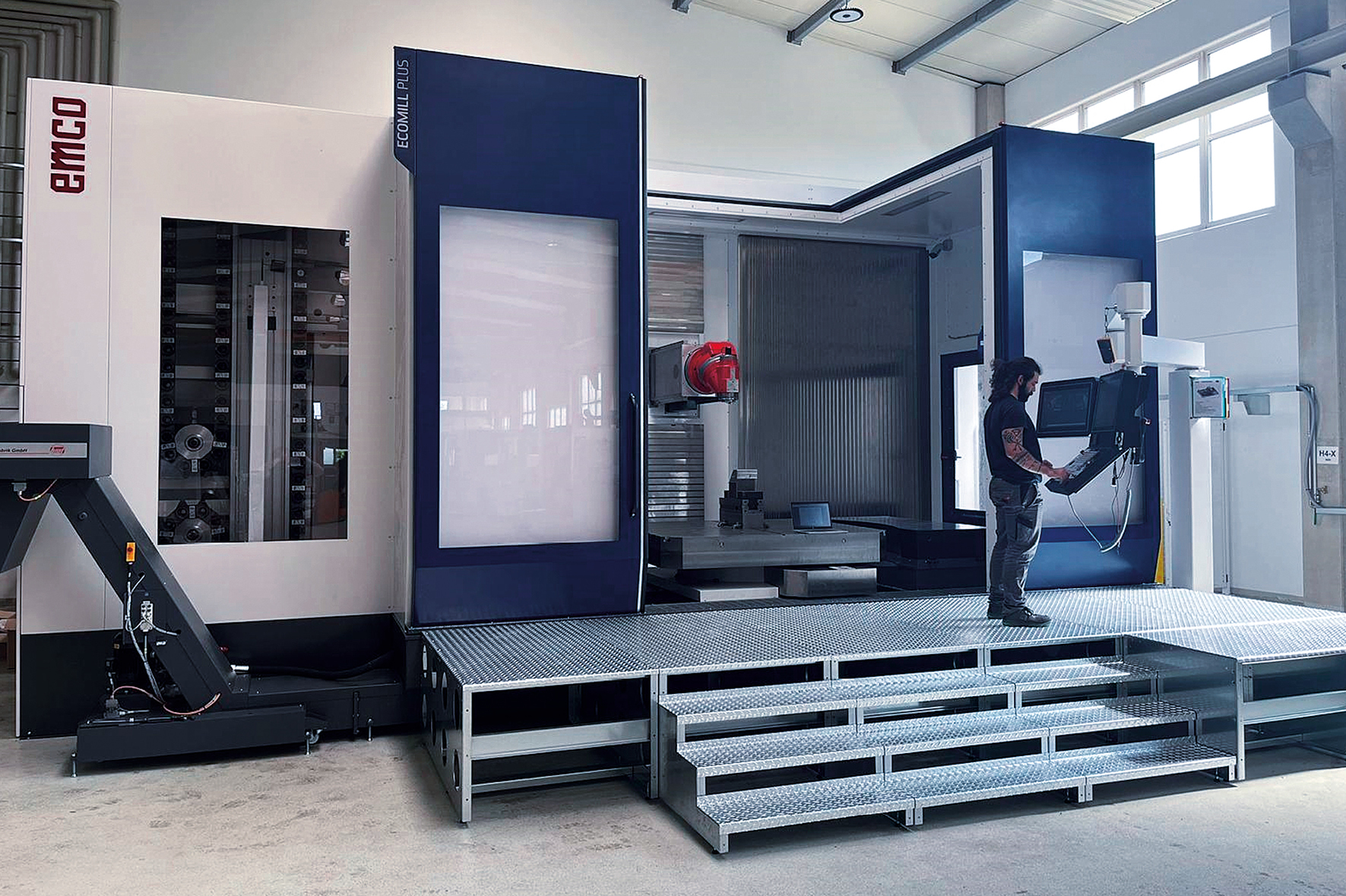

CARENATURA

E‘ possibile equipaggiare la macchina con carenatura completa.
Visualizza immagine

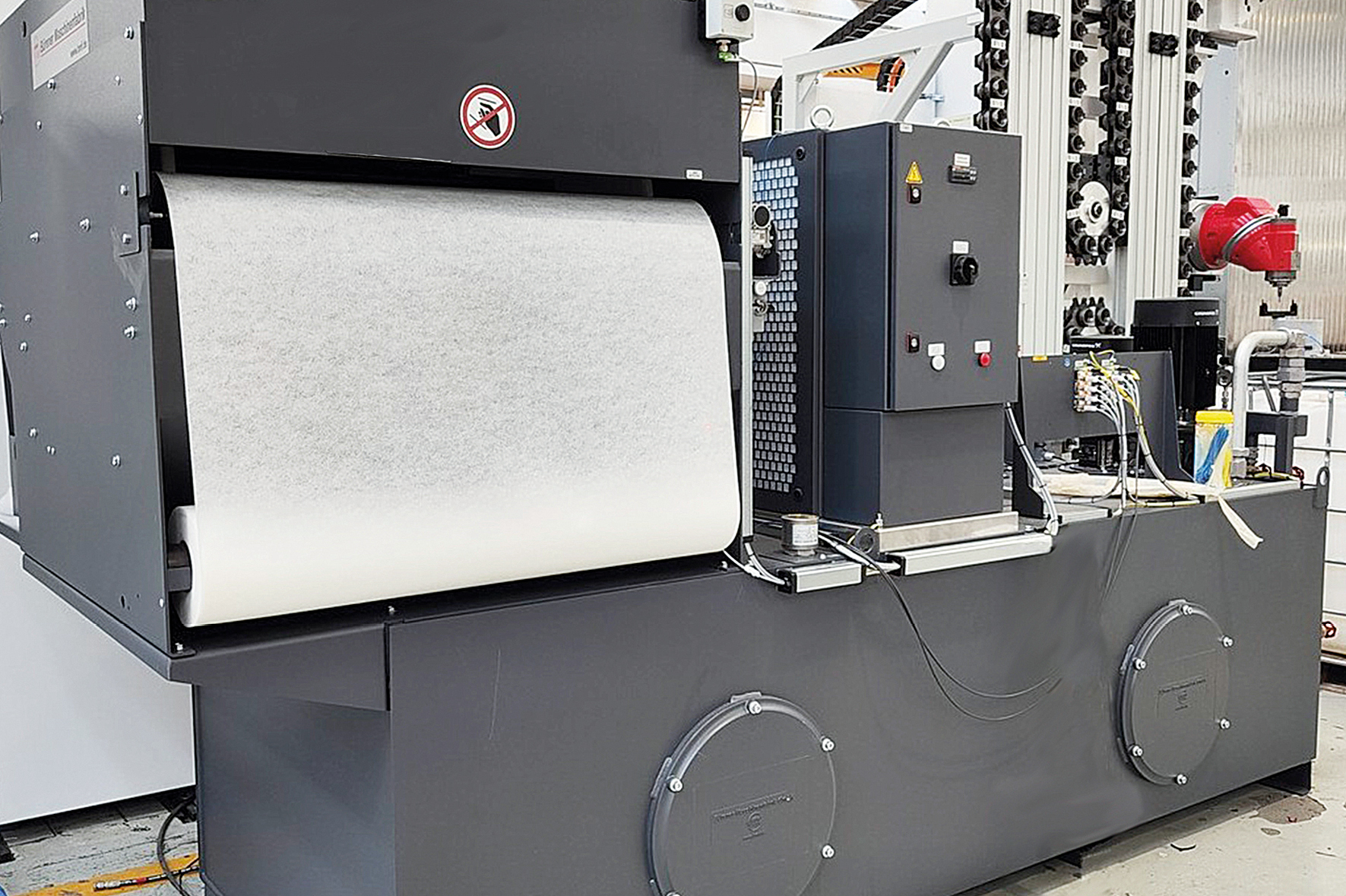

SISTEMA DI FILTRAGGIO A CARTA

migliori risultati di filtraggio con una manutenzione semplice.
Visualizza immagine

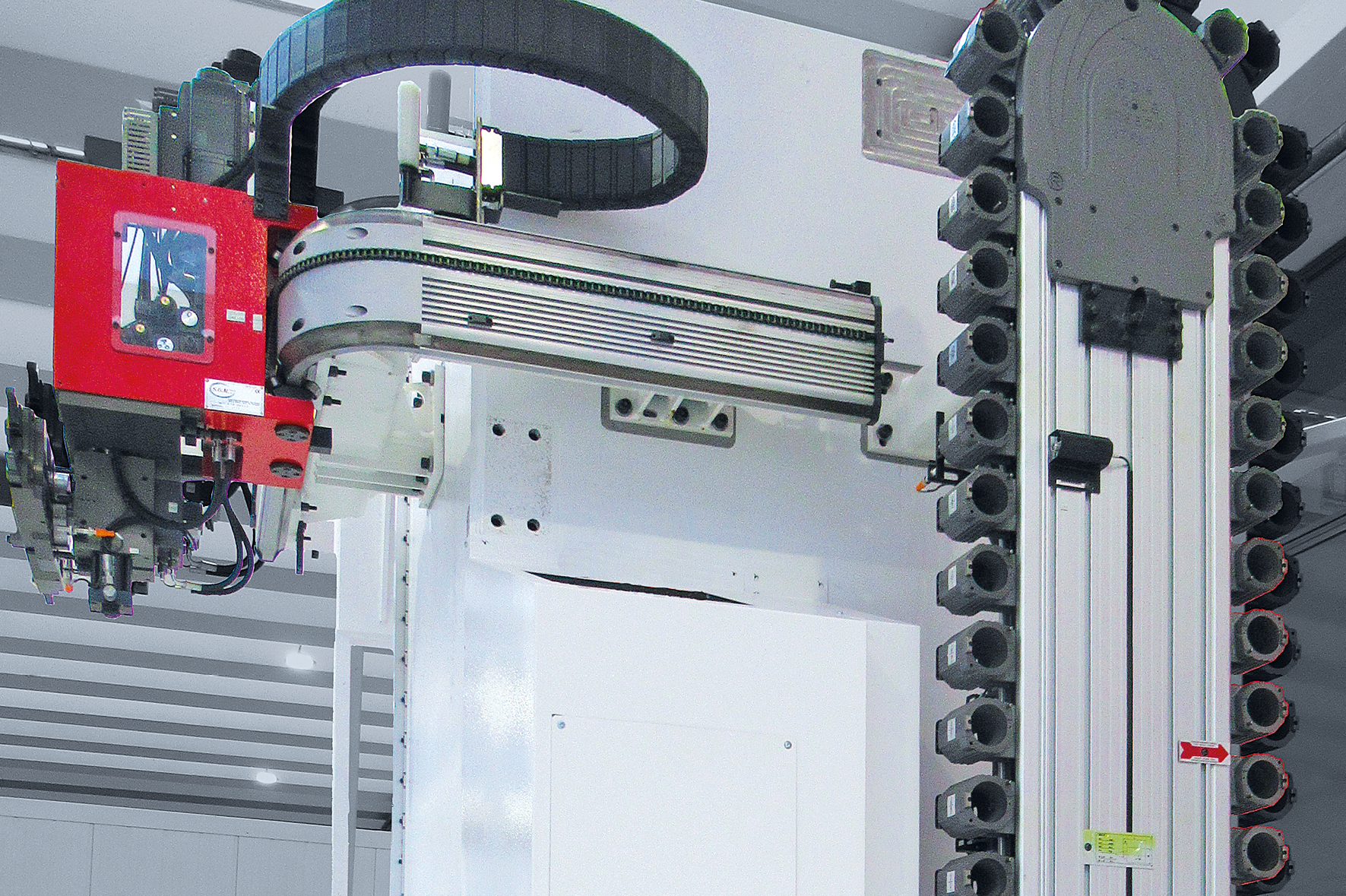

CAMBIO UTENSILI

Magazzino utensili a catena da 40 a 120 utensili, magazzino utensili a torre disponibile fino a 203 utensili.
Visualizza immagine

Controlli/Software

Sinumerik ONE con Operate

Sinumerik ONE è il sistema CNC universale e flessibile. Con una vasta gamma di funzionalità, è adatto all'uso in quasi tutte le tecnologie. Il Sinumerik ONE stabilisce degli standard in termini di dinamica, precisione e integrabilità nelle reti.

Con il Sinumerik ONE si ottiene:

  • elevata performance e flessibilità
  • apertura universale
  • protezione personale e delle macchine molto efficace

Sinumerik & EMCONNECT, l'assistente di processo digitale
EMCONNECT è incluso nella macchina standard. Il passaggio tra le app emcoNNECT e il sistema di controllo è possibile con un solo clic. Tutti i dati rilevanti per la produzione possono essere visualizzati a schermo intero o in vista laterale.

Il nuovo SINUMERIK ONE è stato sviluppato appositamente per la produzione intelligente.

• Il Digital Twin è parte integrante del controllo CNC, il controllo virtuale e quello reale si fondono e si completano a vicenda
• Riduzione significativa dello sviluppo del prodotto e del time-to-market grazie alla strategia digital-first
• Capacità di rete e di comunicazione dati migliorate
• Riduzione significativa del tempo di messa in servizio reale grazie alla preparazione virtuale della messa in servizio
• Prestazioni CNC significativamente aumentate
• Tempi morti significativamente più brevi e integrazione completa nel TIA Portal attraverso il PLC SIMATIC S7-1500F integrato

Il SINUMERIK ONE può quindi essere integrato senza problemi in soluzioni e flussi di lavoro digitali.

Dettagli visibili Dettagli nascosti

Download

Universal_Fraesmaschine_ECOMILL__ECOMILL_PLUS_ECOMILL_S.pdf

09.01.2024
Preview Download

Fresatrice-Universale-ECOMILL-PLUS-ECOMILL-ECOMILL-S.pdf

09.01.2024
Preview Download
