Gantry Megamill

Fresatrice universale ad alta velocità per la lavorazione a 5 assi di acciaio per utensili, acciaio, alluminio e materiali compositi.

ALLESTIMENTO

Fresatrice universale in acciaio elettrosaldato con azionamento a pignone-cremagliera ad alta precisione e senza gioco negli assi X e Y
Struttura asse Z box-in-box
Design termosimmetrico e cuscinetto a 8 della struttura asse Z
Guide a rulli lineari senza gioco in tutti gli assi lineari per un'elevata precisione di posizionamento
Motore mandrino principale: 40 kW / 1200 Nm
Teste di fresatura meccanica posizionabili in modo continuo e simultaneo
Teste con elettromandrino posizionabili in modo continuo e simultaneo
Sistemi di cambio automatico della testa e degli utensili
Fresatrice a portale con controllo numerico Heidenhain o Siemens

Dati tecnici

Area di lavoro

Corsa in X/Y/Z X: da 7500 e oltre / Y: 4000-5000-6000-7000 mm / Z:1500-2000-2500 mm
Avanzamento assi 30 m /min

Elettromandrino

Potenza max. 40 kW
Coppia max. 1200 Nm

Punti di forza

  • Fresatrice a portale con prestazioni al top nel movimento e nella lavorazione

  • 30 m/min sia in lavorazione che in traslazione rapida

  • Coppia e potenza elevate: 1200 Nm / 40 kW

  • Fresatrice universale ideale per stampi nell'industria automobilistica e pezzi di grandi dimensioni nell'industria aerospaziale

Schema di montaggio/area di lavoro

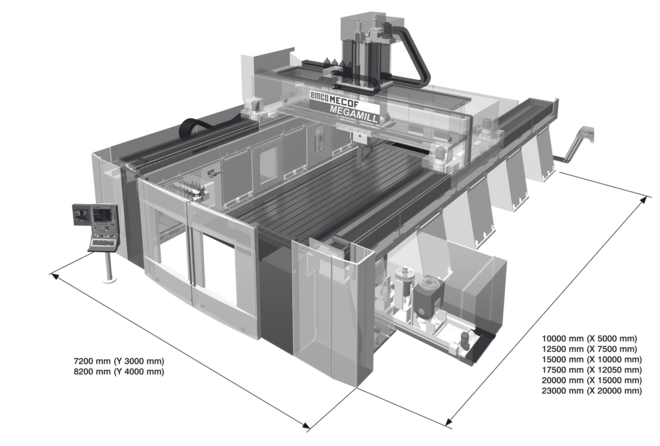

Schema d'installazione Megamill

Visualizza immagine

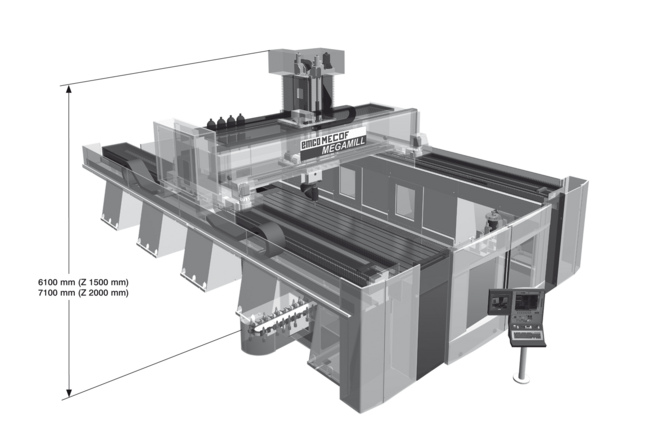

Schema d'installazione Megamill 2

Visualizza immagine

Casi applicativi

mould & die

Lavorazione meccanica del telaio di una seggiovia

Visualizza immagine

aerospace

Lavorazione di uno stampo lamiera tramite una testa verticale con elettromandrino

Visualizza immagine

styling

Lavorazione finale di una fusoliera in alluminio per l'industria aerospaziale

Visualizza immagine

Controlli/Software

Sinumerik ONE con Operate

Sinumerik ONE è il sistema CNC universale e flessibile. Con una vasta gamma di funzionalità, è adatto all'uso in quasi tutte le tecnologie. Il Sinumerik ONE stabilisce degli standard in termini di dinamica, precisione e integrabilità nelle reti.

Con il Sinumerik ONE si ottiene:

  • elevata performance e flessibilità
  • apertura universale
  • protezione personale e delle macchine molto efficace

Sinumerik & EMCONNECT, l'assistente di processo digitale
EMCONNECT è incluso nella macchina standard. Il passaggio tra le app emcoNNECT e il sistema di controllo è possibile con un solo clic. Tutti i dati rilevanti per la produzione possono essere visualizzati a schermo intero o in vista laterale.

Il nuovo SINUMERIK ONE è stato sviluppato appositamente per la produzione intelligente.

• Il Digital Twin è parte integrante del controllo CNC, il controllo virtuale e quello reale si fondono e si completano a vicenda
• Riduzione significativa dello sviluppo del prodotto e del time-to-market grazie alla strategia digital-first
• Capacità di rete e di comunicazione dati migliorate
• Riduzione significativa del tempo di messa in servizio reale grazie alla preparazione virtuale della messa in servizio
• Prestazioni CNC significativamente aumentate
• Tempi morti significativamente più brevi e integrazione completa nel TIA Portal attraverso il PLC SIMATIC S7-1500F integrato

Il SINUMERIK ONE può quindi essere integrato senza problemi in soluzioni e flussi di lavoro digitali.

Dettagli visibili Dettagli nascosti

Heidenhain TNC 640 HSCI

Il controllo Heidenhain è concepito per semplificare la programmazione in officina, offrendo la possibilità di utilizzare un metodo di programmazione interattivo, a bordo macchina, dove l'operatore dialoga con il controllo tramite un linguaggio chiaro, che utilizza termini di immediata comprensione.

Il controllo Heidenhain è comunque compatibile con le norme di programmazione DIN/ISO.

Dettagli visibili Dettagli nascosti

Download

gantry-milling-machine-megamill-powermill.pdf 06.04.2023
Preview Download
