Maxxturn 45 G2

ALLESTIMENTO

Mandrino principale e contromandrino
Torretta portautensili con azionamento di fresatura (8000 giri/min)
Utensili motorizzati per lavorazioni di fresatura e foratura
Asse Y integrato direttamente nella costruzione macchina
Caricatore di barre EMCO o caricatore orientabile
Controllo Siemens o Fanuc
EMCONNECT - Assistente di processo digitale (option)

Dati tecnici

Area di lavoro
Corsa in X/Y/Z 160/70/510 mm
Diametro da barra Ø 45 (51) mm
Diametro tornibile max. Ø 300 mm
Volteggio sul banco 430 mm
Distanza mandrini 720 mm
Mandrino principale
Velocità max. 0-7000 giri/min
Potenza massima azionamento 15 kW
Coppia max. 100 Nm
Contromandrino
Velocità max. 0-7000 giri/min
Potenza massima azionamento 15 kW
Coppia max. 100 Nm
Torretta
Dimensione VDI VDI 25
Numero utensili 12
Utensili motorizzati 12
Velocità max. 0-8000 U/min
Potenza massima azionamento 4 kW
Coppia massima 16 Nm
Dati generali
Dimensioni (LxPxH) 2662 x 1790 x 2080 mm
Peso macchina 4000 kg

Punti di forza

  • Elevata stabilità termica

  • Elevata precisione di lavorazione

  • Notevole velocità di rapido

  • Asse Y molto stabile con un’ampia corsa

  • Asse C di alta precisione

  • Utensili motorizzati

  • Layout macchina molto compatto

  • Controllo di ultima generazione Siemens o Fanuc per una semplice Semplice programmazione conversazionale

  • Made in the Heart of Europe

Freno su mandrino principale e contromandrino

Mandrino principale

Contromandrino e raccoglitore pezzi

Schema di montaggio/area di lavoro

Schema di montaggio MAXXTURN 45 con SL 1200

Schema di montaggio MAXXTURN 45 con SL 1200

Esempi di lavorazione

Albero a camme

Ottone

Disco eccentrico

Alluminio

Supporto

Acciaio 16 MN Cr 5

Automazione

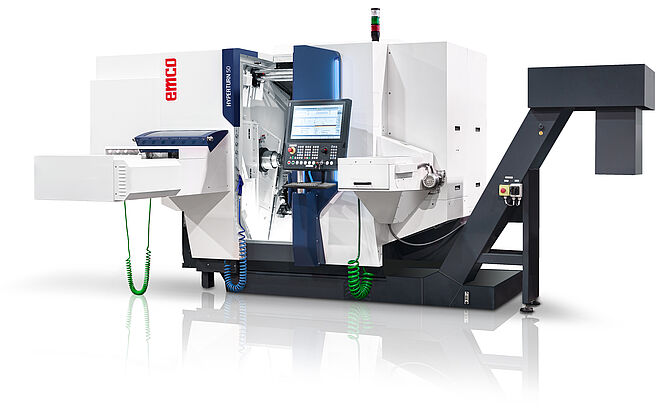

Caricatore orientabile

Come dispositivo universale di carico e scarico per pezzi grezzi preformati di qualsiasi tipo.
Per mezzo dei diversi sistemi di presa e movimentazione, il caricatore orientabile può essere adattato alle esigenze individuali di produzione.

Controlli/Software

Sinumerik ONE con Operate

Sinumerik ONE è il sistema CNC universale e flessibile. Con una vasta gamma di funzionalità, è adatto all'uso in quasi tutte le tecnologie. Il Sinumerik ONE stabilisce degli standard in termini di dinamica, precisione e integrabilità nelle reti.

Con il Sinumerik ONE si ottiene:

  • elevata performance e flessibilità
  • apertura universale
  • protezione personale e delle macchine molto efficace

Sinumerik & EMCONNECT, l'assistente di processo digitale
EMCONNECT è incluso nella macchina standard. Il passaggio tra le app emcoNNECT e il sistema di controllo è possibile con un solo clic. Tutti i dati rilevanti per la produzione possono essere visualizzati a schermo intero o in vista laterale.

Il nuovo SINUMERIK ONE è stato sviluppato appositamente per la produzione intelligente.

• Il Digital Twin è parte integrante del controllo CNC, il controllo virtuale e quello reale si fondono e si completano a vicenda
• Riduzione significativa dello sviluppo del prodotto e del time-to-market grazie alla strategia digital-first
• Capacità di rete e di comunicazione dati migliorate
• Riduzione significativa del tempo di messa in servizio reale grazie alla preparazione virtuale della messa in servizio
• Prestazioni CNC significativamente aumentate
• Tempi morti significativamente più brevi e integrazione completa nel TIA Portal attraverso il PLC SIMATIC S7-1500F integrato

Il SINUMERIK ONE può quindi essere integrato senza problemi in soluzioni e flussi di lavoro digitali.

Dettagli visibili Dettagli nascosti
Fanuc 31i-B
Il controllo CNC 31i-B è stato sviluppato per la generazione futura di macchine utensili ad elevate prestazioni.

Grazie al miglioramento della funzionalità e le prestazioni superiori, la potenzialità delle capacità della macchina è stata migliorata per il futuro. La linea di prodotti include applicazioni standard CNC per macchine utensili altamente complesse e applicazioni completamente nuove. I sistemi CNC FANUC godono di ottima reputazione a livello mondiale per quanto riguarda la loro prestazione, precisione, affidabilità e funzionamento user-friendly e sono quindi molto apprezzate sia a livello manageriale che dagli operatori più esigenti. Più di 2,4 milioni di controlli sono stati installati a livello internazionale. Per questo Fanuc è uno dei leader mondiali tra i produttori di CNC. I sistemi CNC FANUC installati nelle macchine utensili in produzione, permettono di lavorare un elevato numero di pezzi, necessitando di minore energia.

Caratteristiche:

Solo alcuni benefici per lavori ancor più produttivi

  • Generalmente compatibile con tutti i sistemi CNC precedenti
  • Richiesta minima formazione - i programmi esistenti vengono eseguiti senza riprogrammazione
  • Programmazione semplice tramite cicli fissi e macro personalizzate
  • Ampliata la facilità di utilizzo della programmazione di dialogo MANUAL GUIDE i
  • Display grafico di facile utilizzo per la parte visiva di verifica programma pezzo
  • Funzioni di aiuto complete
  • Interpolazione tramite nanometri per una migliore qualità di superficie
  • Connettività ethernet: L'utilizzatore è in grado di visualizzare nel display del CNC i programmi pezzo memorizzati e caricare i file selezionati per l'operatore della macchina in una directory del server FTP. In alternativa, possono essere caricati tramite drag & drop da un ufficio remoto ai file della macchina con trasferimento del programma.

Dettagli visibili Dettagli nascosti
EMCONNECT - Assistente di processo digitale

Per produrre di più ed essere più efficienti.

EMCONNECT è un buon sistema per chi inizia la produzione digitale: l'accesso a tutte le informazioni e i sistemi importanti è centralizzato, dalla macchina. La centralina CNC e quindi la gestione della macchina restano inalterate.
Sul pannello EMCONNECT sono raccolti, in modo molto chiaro e compatto, lo stato, i dati e la modalità operativa della macchina. La base hardware della centralina emcoNNECT è un display Multi-Touch da 22", un PC industriale + tastiera incl. tasti HMI-Hot semplice e intuitiva con interfaccia utente ottimizzata per touchscreen.

Incluso di serie nella versione macchina Siemens (Sinumerik ONE).

Dettagli visibili Dettagli nascosti
