Fresatrice universale UMILL 1800
Fresatrice universale UMILL 1800

Fresatrice universale UMILL 1800

ALLESTIMENTO

Gantry a 5 assi per operazioni di fresatura e tornitura
Fresatrice universale per lavorazioni simultanee a 5 assi
Ampie corse degli assi (1800 x 2150 x 1250 mm) con dimensioni di ingombro compatte
Ampio accesso all'area di lavoro per carico/scarico pezzo ottimale

Dati tecnici

Area di lavoro
Corsa in X/Y/Z 1800 mm / 2150 mm / 1250 mm
Avanzamento assi 60 m/min
Carico max. Tavola di fresatura configurazione base: 10000 kg / fresatura e tornitura: 6000 kg

Punti di forza

  • Fresatrice universale a 5 assi e coppia a 600 Nm (S1)

  • La testa di fresatura di nuova progettazione permette un sottosquadro di 15°

  • Tavola per operazioni di fresatura e tornitura: lavorazione di pezzi fino a un diametro di 2150 mm per un'altezza di 1250 mm

Basamento/portale

Struttura in ghisa

Magazzino utensili

Magazzino utensili fino a 228 posti

Schema di montaggio/area di lavoro

Umill 1800 Dimensioni macchina

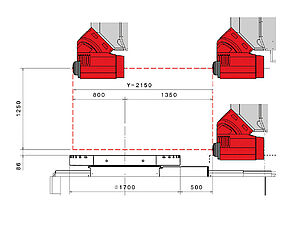

Area di lavoro della macchina

Area di lavoro della macchina 2

Casi applicativi

mould & die

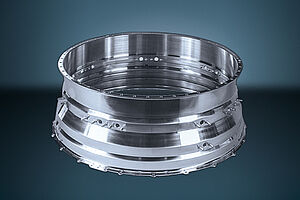

Alloggiamento per motore aeronautico

styling

Componente strutturale per il settore aerospaziale

Teste di fresatura

Testa di fresatura continua con elettromandrino e sottosquadro a 15°

Potenza 45/58 kW (S1/S6), Coppia 300/372 Nm (S1/S6), Velocità di rotazione 12000 rpm

Testa di fresatura continua con mandrino meccanico e sottosquadro a 15°

Potenza 38/48 kW (S1/S6), Coppia 600/750 Nm (S1/S6), Velocità di rotazione 6000 rpm

Controlli/Software

Siemens 840D sl per Mecof

Il controllo numerico Siemens 840D Solution Line permette l’ottimizzazione del controllo e dei parametri degli azionamenti per ottenere le migliori prestazioni durante la lavorazione ad alta velocità.

Dettagli visibili Dettagli nascosti
Heidenhain TNC 640 HSCI

Il controllo Heidenhain è concepito per semplificare la programmazione in officina, offrendo la possibilità di utilizzare un metodo di programmazione interattivo, a bordo macchina, dove l'operatore dialoga con il controllo tramite un linguaggio chiaro, che utilizza termini di immediata comprensione.

Il controllo Heidenhain è comunque compatibile con le norme di programmazione DIN/ISO.

Dettagli visibili Dettagli nascosti
EMCONNECT - Assistente di processo digitale

Per produrre di più ed essere più efficienti.

EMCONNECT è un buon sistema per chi inizia la produzione digitale: l'accesso a tutte le informazioni e i sistemi importanti è centralizzato, dalla macchina. La centralina CNC e quindi la gestione della macchina restano inalterate.
Sul pannello EMCONNECT sono raccolti, in modo molto chiaro e compatto, lo stato, i dati e la modalità operativa della macchina. La base hardware della centralina emcoNNECT è un display Multi-Touch da 22", un PC industriale + tastiera incl. tasti HMI-Hot semplice e intuitiva con interfaccia utente ottimizzata per touchscreen.

Incluso di serie nella versione macchina Siemens (Sinumerik ONE).

Dettagli visibili Dettagli nascosti
