Emcomat 20D

EQUIPMENT

Mandrino principale DIN55029
Contropunta (da posizionare decentrata)
Portautensili semplice in accaio (staffa di serraggio)
Trasmissione a cinghia per comando avanzamenti
Protezione autocentrante con finecorsa elettrica
Equipaggiamento opzionale come dispositivo refrigerante, porte protezioni trucioli, ecc.

Highlights

  • Bancale macchina con nervatura diagonale, temprato a induzione
  • Protezione autocentrante con finecorsa
  • Alta velocità di lavorazione
  • La contropunta può essere posizionata decentrata
  • Visualizzatore digitale per X, Z e Zo
  • Mandrino principale con passaggio 50 mm
  • Precisione da attrezzista secondo DIN8605

Workpieces

Esempi di lavorazione

Applicazioni

  • Laboratori di ottica, laboratori di materiale elettrico, laboratori automobilistici
  • Costruzione prototipi Formula 1
  • Riparazioni
  • Produzione in piccoli lotti

Antriebswelle

Antriebswelle aus Stahl

Flangia

Flangia (Acciaio)

Manicotto di collegamento

Manicotto di collegamento (Acciaio)

Versions

Options/Accessories

Lunette

Per la lavorazione di pezzi lunghi sono disponibili diverse lunette - in aggiunta alla contropunta.

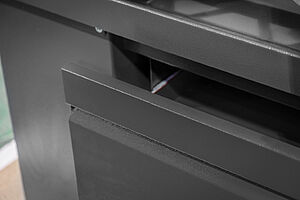

Cassetto macchina

Cassetto macchina. Per conservare portautensili ed altri accessori.

Torretta

La torretta aumenta le possibilità di lavorazione ed accelera il processo di lavorazione.

Lampada

Illumina tavola e pezzo, facilitando un lavoro preciso.

Porta protezione trucioli aggiuntiva

Die Späneschutztüre ist verschiebbar. So ist zum einen für ausreichenden Schutz gesorgt und zum anderen ist die Zugänglichkeit zum Arbeitsraum optimal gewährleistet.

Portautensili a cambio rapido

Per accelerare il processo di lavorazione, sono a disposizione diversi sistema di portautensili. Viene assicurato il cambio rapido degli utensili.

Software/Control

EMCO Visualizzatore di posizione 3 assi fresatura

Il visualizzatore d posizione 3 assi di EMCO offre una visualizzazione permanente della posizione degli assi X, Y e Z sullo schermo TFT. La rilevazione della posizione degli assi avviene tramite un sistema di misurazione di lunghezza. Viene registrata con un precisione di 0,001 mm. Funzioni: visualizzazione permanente X/Y/Z, velocità, alimentazione, 999 punti utensile, 999 punti di contorno, zeri, distanza da percorrere, pollici/metri, correzione raggio utensile, supporto per il modello di foratura. Lingue: tedesco, inglese, spagnolo, italiano, olandese, francese, ceco. Dimensioni del monitor a colori TFT 6,5“, 640 x 480 risoluzione (VGA)
La più recente versione del software la potrete trovare qui. Maggiori informazioni su EMCO visualizzatore di poisizione 3 assi la trovate qui.

Dettagli visibili Dettagli nascosti

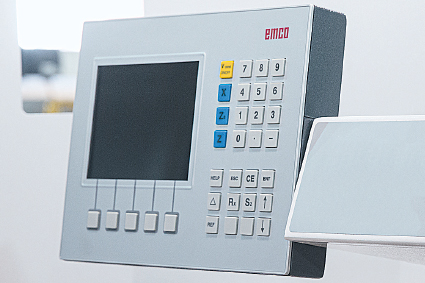

EMCO Visualizzatore digitale 3 assi (Tornitura)

EMCO visualizzatore digitale 3 assi offre una visualizzazione permanente della slitta bancale, trasversale e superiore sullo schermo TFT. Rilevamento posizione della slitta bancale tramite una cremagliera di precisione sul trasduttore di posizione. Rilevamento posizione della slitta trasversale tramite scala in vetro con precisione di 0,001 mm, che consente una regolazione del diametro estremamente precisa. Rilevamento posizione della slitta superiore mediante azionamento diretto dell’encoder tramite la vite di spostamento. Le funzioni: velocità di taglio costante, 999 utensili, 999 punti di riferimento, zero macchina, corsa residua, pollici/misure metriche, indicazione raggio/diametro, indicazione singola o sommatoria per Z e Z0;  Lingue: tedesco, inglese, spagnolo, italiano, olandese, francese, ceco. Dimensione schermo 6,5” TFT a colori, 640 x 480 (VGA). Die neueste Version der entsprechenden Software erhalten Sie <link fileadmin user_upload _group products training_software software_download dp_setup.exe download file>hier. Die dazugehörige Installationsanleitung finden Sie <link fileadmin user_upload _group products training_software software_manuals download file>hier.

Dettagli visibili Dettagli nascosti

Download

Universal_manual_lathe_turning_EMCOMAT_14_17.pdf

16.12.2021
Preview Download

Technical data

Work area
Travel in X/Y/Z 220/-/1010 mm
Distance between centers 700 mm
Distance above centers 170 mm
Main spindle
Max. speed 3.000 giri/min
Spindle nose Misura 5 (DIN 55029)
Max. drive power 5,3 kW
Tailstock
Inner cone MK3
Quill travel 120 mm
General data
Dimensions (LxWxH) 1650/1950 x 1060 x 1635 mm
Machine weight 755/865 kg
