Fresatrice universale a montante mobile e mandrino orizzontale

ALLESTIMENTO

Montante a struttura simmetrica permette di raggiungere un'elevata rigidezza
Fresatrice universale con slittone e montante in struttura box-in-box
Teste di potenza a 3+2 assi fino 38 kW, 1200 Nm, 6000 min-1
Supporto per elettromadrino: 40,5 kW, 35,4 Nm, 18000 min-1
Configurazione base con trasportatore trucioli incluso
Controlli numerici Heidenhain/Siemens

Dati tecnici

Area di lavoro
Corsa in X/Y/Z X=4000 - 14000; Y=1300; Z=2500 mm
Numero di assi 3+2
Avanzamenti rapidi in X/Y/Z 30 m/min
Carico max. Carico massimo della tavola sul piano: 15000 kg/m²
Cambio utensili
Magazzino utensili 40/60/80 posti
Mandrino di fresatura
Numero utensili 40

Punti di forza

  • Elevata dinamica e precisione grazie alle teste di fresatura con motori torque

  • Fresatrice universale predisposta per l’Industria 4.0

  • 15° di sottosquadro sulla testa di fresatura universale con mandrino ad alta velocità

  • Tecnologia di azionamento diretto su tutte le teste di fresatura e ampia scelta di teste applicabili con elettromandrino

  • Cambio utensili automatico installato sul montante fino a 80 posti oppure cambio utensili automatico a torre fino a 203 posti

  • Configurazione della macchina secondo le esigenze del cliente

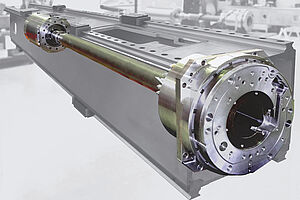

MANDRINO DIRECT DRIVE

La trasmissione ad azionamento diretto assicura elevata affidabilità e lunga durata della linea mandrino.

Lavorazione meccanica

di uno stampo da parte di una testa universale 6000 giri/min.

Lavorazioni pesanti

per la meccanica generale

SLITTONE

Le generose sezioni trasversali dello slittone di 520 mm x 450 mm per l‘ECOMILL e di 585 mm x 500 mm per l‘ECOMILL PLUS significano elevati momenti di resistenza alla flessione, che abbinati alle quattro guide del sistema box-in-box garantiscono massima rigidità e precisione.

Schema di montaggio/area di lavoro

ECOMILL con piano di lavoro

ECOMILL con piano di lavoro e tavola girevole

Casi applicativi

mould & die

Componente per l'industria alimentare lavorato su tavola girevole
Lavorazione meccanica di un alloggiamento per motore elettrico (Meccanica di precisione)
Lavorazione meccanica di un componente per l'industria della carta (Meccanica di precisione)

aerospace

Forature sullo stampo di un paraurti tramite una testa birotativa a posizionamento millesimale automatico (Stampi plastica e lamiera)

Teste di fresatura

Testa di fresatura universale con posizionamento millesimale automatico

Meccanica generale - energia - automotive - aerospace - ferroviario - movimentazione terra - navale - macchine per l‘edilizia e agricoltura

Testa di fresatura universale con posizionamento millesimale automatico

Testa di fresatura universale con elettromandrino

Stampi plastica e lamiera - automotive - aerospace

Testa di fresatura universale con elettromandrino

Testa universale con applicazione elettromandrino

Stampi plastica e lamiera - automotive

Testa universale con applicazione elettromandrino

Opzioni/Accessori

TAVOLE GIREVOLI

Le tavole girevoli o di tornitura possono essere installate in qualsiasi dimensione di piatto e capacità di carico, anche in combinazione con la modalità pendolare.

LASER

Sistema di presetting utensile laser posizionato sulla parte superiore del montante della macchina, in posizione sicura contro residui di lavorazione e possibili urti.

CARENATURA

E‘ possibile equipaggiare la macchina con carenatura completa.

SISTEMA DI FILTRAGGIO A CARTA

migliori risultati di filtraggio con una manutenzione semplice.

CAMBIO UTENSILI

Magazzino utensili a catena da 40 a 120 utensili, magazzino utensili a torre disponibile fino a 203 utensili.

Controlli/Software

Sinumerik ONE con Operate

Sinumerik ONE è il sistema CNC universale e flessibile. Con una vasta gamma di funzionalità, è adatto all'uso in quasi tutte le tecnologie. Il Sinumerik ONE stabilisce degli standard in termini di dinamica, precisione e integrabilità nelle reti.

Con il Sinumerik ONE si ottiene:

  • elevata performance e flessibilità
  • apertura universale
  • protezione personale e delle macchine molto efficace

Sinumerik & EMCONNECT, l'assistente di processo digitale
EMCONNECT è incluso nella macchina standard. Il passaggio tra le app emcoNNECT e il sistema di controllo è possibile con un solo clic. Tutti i dati rilevanti per la produzione possono essere visualizzati a schermo intero o in vista laterale.

Il nuovo SINUMERIK ONE è stato sviluppato appositamente per la produzione intelligente.

• Il Digital Twin è parte integrante del controllo CNC, il controllo virtuale e quello reale si fondono e si completano a vicenda
• Riduzione significativa dello sviluppo del prodotto e del time-to-market grazie alla strategia digital-first
• Capacità di rete e di comunicazione dati migliorate
• Riduzione significativa del tempo di messa in servizio reale grazie alla preparazione virtuale della messa in servizio
• Prestazioni CNC significativamente aumentate
• Tempi morti significativamente più brevi e integrazione completa nel TIA Portal attraverso il PLC SIMATIC S7-1500F integrato

Il SINUMERIK ONE può quindi essere integrato senza problemi in soluzioni e flussi di lavoro digitali.

Dettagli visibili Dettagli nascosti
[Translate to it:]

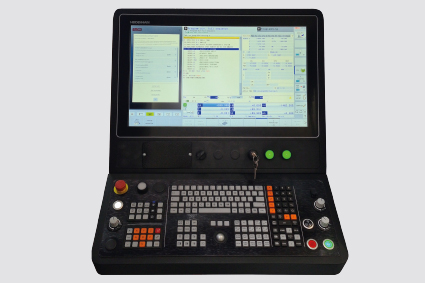

Heidenhain TNC 7

Con il nuovo controllo numerico TNC7 di HEIDENHAIN, gli utenti e i costruttori di macchine utensili sperimentano possibilità completamente nuove nella programmazione e nel funzionamento delle loro macchine. Perché il funzionamento è intuitivo, orientato al lavoro e personalizzato rendendo il lavoro in officina più veloce, sicuro e piacevole.

Caratteristiche salienti del TNC 7 di Heidenhain:

  • 24 loop di controllo, di cui 4 mandrini
  • Dinamica operativa molto elevata e funzionamento multi-touch fluido e intuitivo
  • Operazioni di fresatura e tornitura
  • Impostazione intuitiva dei pezzi con funzioni di tastatura intelligenti
  • Allineamento dei dispositivi di serraggio supportato graficamente
  • Tempo di elaborazione dei blocchi ridotto (0,5 ms)
  • Prestazioni di alto livello per superfici perfette e massima precisione
  • Monitoraggio del processo integrato

Dettagli visibili Dettagli nascosti
