Universalfräsmaschine Ecomill
Universalfräsmaschine Ecomill

Universalfräsmaschine Ecomill

Fräsmaschine mit Horizontalspindel und fahrbarem Ständer

AUSSTATTUNG

Die symmetrische Struktur des Ständers ermöglicht eine hohe Steifheit
Universalfräsmaschine mit Querschlitten und Ständer in "Box-in-Box" Struktur
Mechanische Fräsköpfe mit 3+2 Achsen bis zu 38 kW, 600 Nm, 8000 min-1

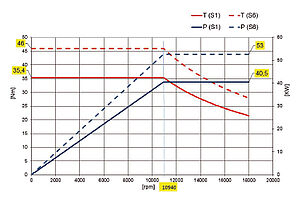

Fräskopf mit Elektrospindel: 40,5 kW, 35,4 Nm, 18000 min-1
Grundmaschine beinhaltet Späneförderer
Heidenhain- oder Siemens-Steuerung

Technische Daten

Arbeitsbereich

Verfahrweg in X/Y/Z X=4000 - 14000, Y=1300, Z=2500 mm
Anzahl der Achsen (Basisversion) 3+2
Eilganggeschwindigkeit X/Y/Z 30 m/min
Max. Tischbelastung Maximalbelastung des Bodens: 15000 kg/m²

Werkzeugwechsel

Anzahl der Werkzeugplätze 40/60/80 Plätze

Frässpindel

Anzahl der Werkzeuge 40

Highlights

  • Hohe Dynamik und Präzision durch Fräsköpfe mit Torquemotoren

  • Universalfräsmaschine bereit für Industrie 4.0

  • 15° Unterschnitt am Universalfräskopf mit Hochgeschwindigkeitsspindel

  • Direktantriebe bei allen mechanischen Köpfen, sowie zusätzlich Fräsköpfe mit Motorspindeln

  • Automatische Werkzeugwechsler mit 80 Plätzen mitfahrend, oder feste Werkzeugwechselmagazine bis zu 203 Werkzeuge

  • Maschinenkonfiguration nach Kundenwunsch

DIREKTANTRIEBSSPINDEL

Der Direktantrieb sorgt für viel Dynamik und Zuverlässigkeit ohne Leistungsverluste und zusätzlichen Temperatureintrag.
Bild ansehen

Mechanische Bearbeitung

der Form mittels automatischem Fräskopf mit 6000 U/min
Bild ansehen

Mechanische Bearbeitung

für den allgemeinen Maschinenbau
Bild ansehen

QUERSCHNITT RAM

Große Querschnitte im Spindelstock (RAM) von 520 mm x 450 mm bei der ECOMILL und 585 mm x 500 mm bei der ECOMILL PLUS bedeuten hohe Widerstandsmomente gegen Durchbiegung. In Kombination mit den vier Führungsbahnen im geschlossenen Box-in-Box-System garantiert dies höchste Steifigkeit und Präzision.
Bild ansehen

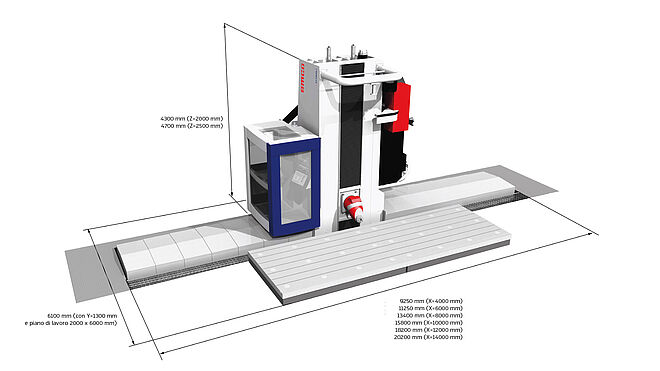

Aufstellplan/Arbeitsraum

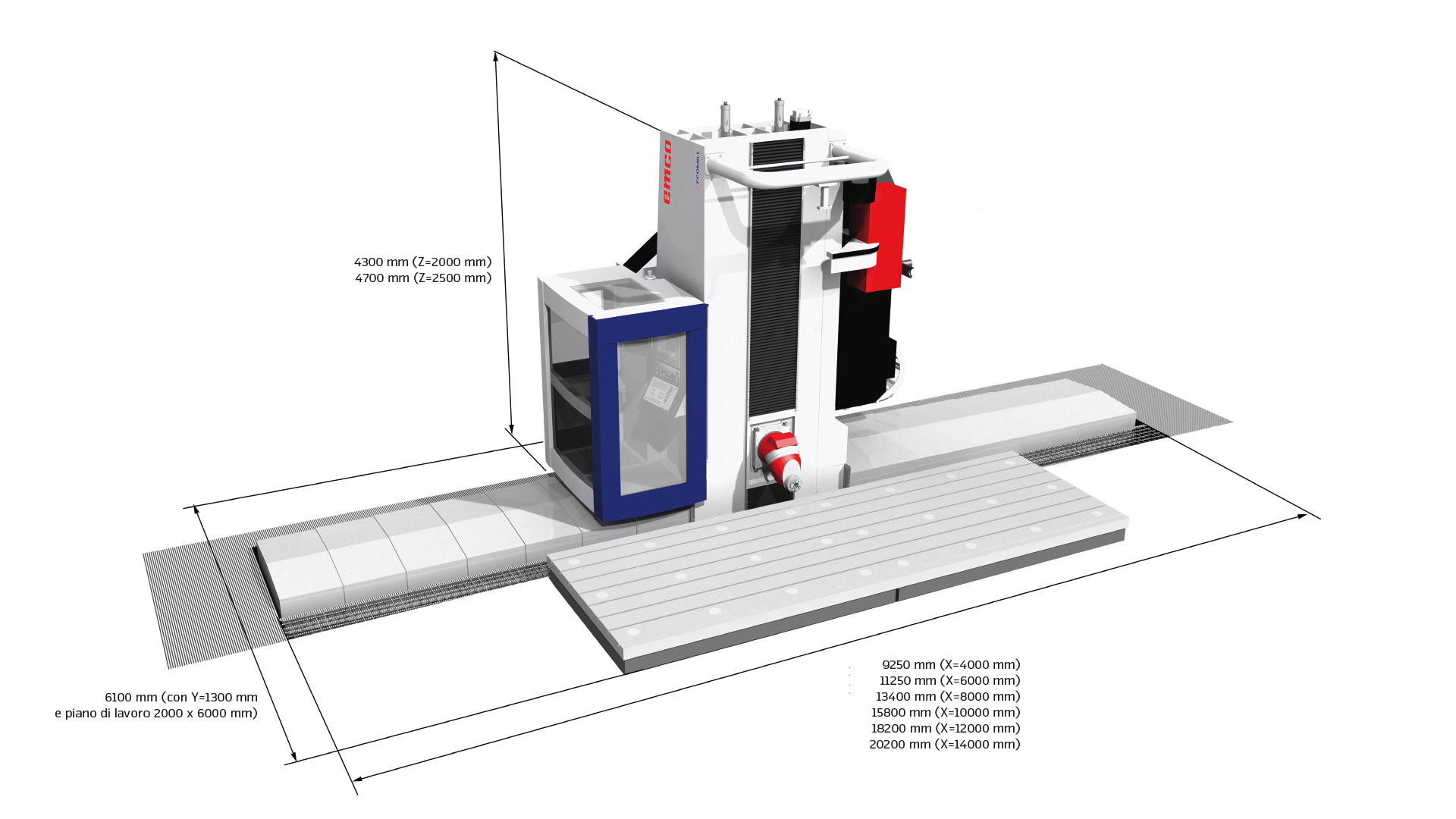

ECOMILL mit einer Aufspannplatte

Bild ansehen

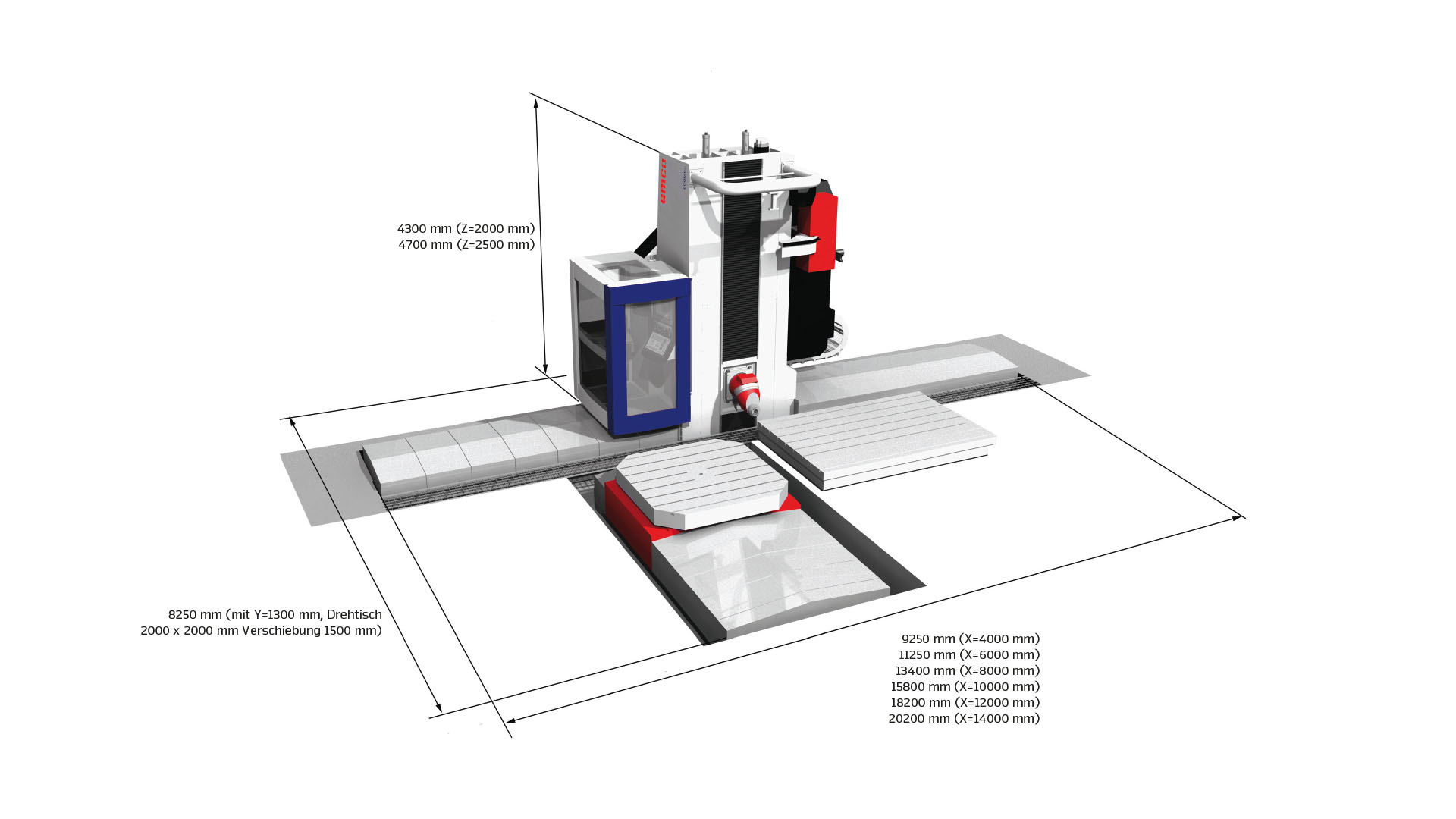

ECOMILL mit Aufspannplatte und Drehverschiebetisch

Bild ansehen

Application Cases

Fräskopf

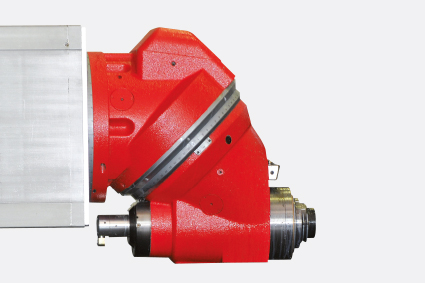

Universal-Fräskopf mit stufenloser Positionierung

Allgemeine Maschinenbau - Energie - Automobil - Luft- und Raumfahrt - Eisenbahn - Erdbewegung - Schifffahrt - Agrartechnik und Baumaschinen
Bild ansehen

Universal-Fräskopf mit stufenloser Positionierung

Bild ansehen

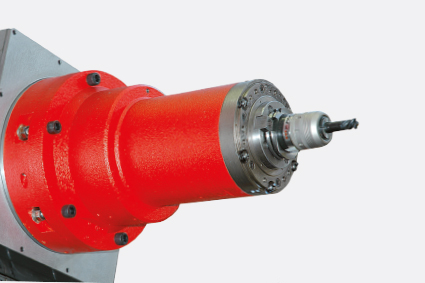

Fräskopf mit Horizontalspindel

Kunststoff- und Blechformenbau - Automobil - Luft- und Raumfahrt
Bild ansehen

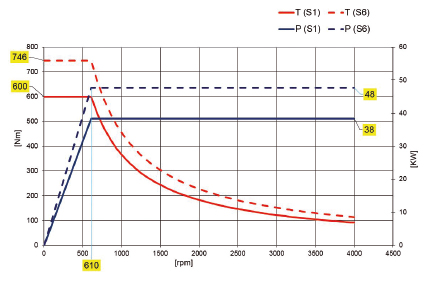

Fräskopf mit Horizontalspindel

Bild ansehen

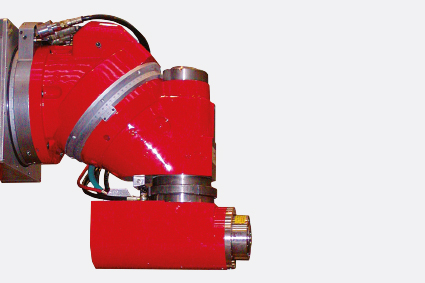

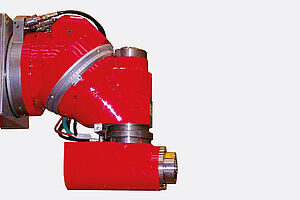

Universalfräskopf mit adaptierter Schnelllaufspindel

Kunststoff- und Blechformenbau - Automobil - Luft- und Raumfahrt
Bild ansehen

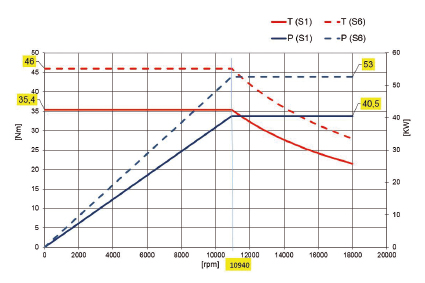

Universalfräskopf mit adaptierter Schnelllaufspindel

Bild ansehen

Optionen/Zubehör

Laser

Das Laser-Werkzeugeinstellsystem befindet sich oben auf dem Maschinenständer und ist gegen Schmutz und mögliche Stöße geschützt.
Bild ansehen

MASCHINENABDECKUNG

Eine vollständige Abdeckung ist möglich.
Bild ansehen

PAPIERBANDFILTER-SYSTEM

Beste Filtrationsergebnisse bei einfacher Wartung.
Bild ansehen

WERKZEUGWECHSEL

Kettenwerkzeugmagazin von 40 bis 120 Werkzeugen, Turmwerkzeugmagazin bis zu 203 Werkzeugen verfügbar.
Bild ansehen

Steuerung/Software

Sinumerik ONE mit Operate

Die Sinumerik ONE ist das universelle und flexible CNC-System. Mit einer breiten Funktionalität eignet sie sich für den Einsatz in nahezu allen Technologien. Die Sinumerik ONE setzt Maßstäbe hinsichtlich Dynamik, Präzision und Integrierbarkeit in Netzwerke.

Mit der Sinumerik ONE setzen Sie auf:

  • höchste Performance und Flexibilität
  • durchgängige Offenheit
  • hochwirksamen Personen- und Maschinenschutz

Sinumerik & EMCONNECT, der digitale Prozess-Assistent
EMCONNECT ist in der Standardmaschine enthalten. Über einen Click ist der Wechsel zwischen emcoNNECT Apps und der Steuerung möglich. Alle produktionsrelevanten Daten können in der Vollbild- oder Sidebar-Ansicht dargestellt werden.

Die neue SINUMERIK ONE ist speziell für die smarte Fertigung entwickelt.

• Digitaler Zwilling ist integraler Bestandteil der CNC-Steuerung, virtuelle und reale Steuerung verschmelzen und ergänzen sich
• Signifikante Reduzierung der Produktentwicklungs- und Markteinführungszeiten durch die digital first Strategie
• Verbesserte Fähigkeiten bei der Vernetzung und Datenkommunikation
• Deutliche Reduzierung der Dauer der realen Inbetriebnahme durch virtuelle Vorbereitung der Inbetriebnahme
• Deutlich erhöhte CNC-Performance
• Erheblich kürzere Nebenzeiten und vollständige Integration ins TIA Portal durch die integrierte SIMATIC S7-1500F PLC

Damit ist die SINUMERIK ONE nahtlos in digitale Lösungen und Workflows integrierbar.

Details einblenden Details ausblenden

Heidenhain TNC 7

Anwender und Hersteller von Werkzeugmaschinen erleben mit dem neuen Steuerungslevel TNC7 von HEIDENHAIN völlig neue Möglichkeiten in der Programmierung und Bedienung ihrer Werkzeugmaschinen. Denn die Bedienung ist intuitiv, aufgabenorientiert und individuell macht die Arbeit in der Werkstatt schneller, sicherer und angenehmer.

Highlights der Heidenhain TNC 7:

  • 24 Regelkreise, davon 4 als Spindel
  • Sehr hohe Bediendynamik und flüssige, intuitive Multitouch-Bedienung
  • Fräs- und Drehbearbeitung
  • Intuitives Einrichten von Werkstücken mit smarten Antastfunktionen
  • Grafisch unterstütztes Ausrichten von Spannmitteln
  • Kurze Satzverarbeitungszeit (0,5 ms)
  • High-End-Performance für perfekte Oberflächen und höchste Genauigkeit
  • Integrierte Prozessüberwachung

Details einblenden Details ausblenden

Download

Universal_Fraesmaschine_ECOMILL__ECOMILL_PLUS_ECOMILL_S.pdf 09.01.2024
Preview Download
Anwenderbericht-Universalfraesmaschine-Ecomill-Komatsu.pdf 17.05.2022
Preview Download
Agrartechnik_und_Baumaschinen_DE.pdf 21.02.2023
Preview Download
