Emcomill E350
Emcomill E350

Emcomill E350

AUSSTATTUNG

CNC Fräsmaschine mit mechanischer Spindel
20-faches Werkzeugmagazin
Schneller Zweiarm-Wechsler
Optionaler Teileapparat als 4. Achse
Siemens-Steuerung

Technische Daten

Arbeitsbereich
Verfahrweg in X/Y/Z 350/250/300 mm
Abstand Spindelnase Tisch 120-420 mm
Eilganggeschwindigkeit X/Y/Z 24/24/24 m/min
Aufspannfläche 520x300 mm
Max. Tischbelastung 100 kg
Werkzeugwechsel
Anzahl der Werkzeugplätze 20
Max. Werkzeugdurchmesser 63 (80) mm
Frässpindel
Max. Drehzahl 10000 U/min
Max. Antriebsleistung 6,8 kW (S1)
Max. Drehmoment 34 Nm (S6 60%)
Abmessungen
Dimensionen (LxBxH) 1600x1700x2200 mm
Maschinengewicht 1970 kg

Highlights

  • CNC Fräsmaschine mit höchster Thermostabilität

  • Beste Bearbeitungsgenauigkeit

  • Mechanische Spindel

  • Topaktuelle Steuerungstechnik von Siemens

  • JobShop-Programmiersoftware

  • Günstiger Preis

  • Minimale Stellfläche

  • Made in the Heart of Europe

Bearbeitung EMCOMILL E350

Bearbeitung

Arbeitsraum EMCOMILL E350

Arbeitsraum

Werkzeugwechsel EMCOMILL E350

Werkzeugwechsel

Aufstellplan/Arbeitsraum

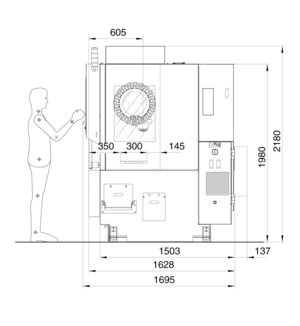

Aufstellplan EMCOMILL E350 Front

 Aufstellplan EMCOMILL E350 Front

Aufstellplan EMCOMILL E350 Seite

Aufstellplan EMCOMILL E350 Seite

Arbeitsraum EMCOMILL E350

Arbeitsraum EMCOMILL E350

Werkstücke

Anwendungsbeispiele

  • Für kleine bis mittlere Losgrößen

Lasche für Hebezeug

Lasche für Hebezeug aus Stahl 42CM04

Fräskopf

Fräskopf aus vergütetem Stahl

Materialprobe/Stahlindustrie

Materialprobe/Stahlindustrie (Titanlegierung)

Versionen

EMCOMILL E350 - 10000 U/min

Mit mechanischer Spindel 10000 U/min

Optionen/Zubehör

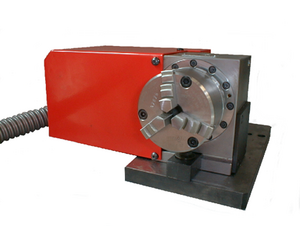

Teilapparat

Als vierte Achse steht ein Teilapparat zur Verfügung.

Elektronisches Handrad

Zur manuellen Achsbewegung für die Bestimmung der Werkzeug- und Nullpunktverschiebungen

Werkzeugbruch-Überwachung

Die Werkzeugbruchüberwachung erfolgt durch Auswertung der Auslastung der einzelnen Antriebsmotoren. Zu hohe Belastungen lassen Werkzeugverschleiß oder Werkzeugbruch erkennen, zu geringe Belastungen ein fehlendes Werkzeug.

Steuerung/Software

Sinumerik 828D - inkl. ShopMill

SINUMERIK 828D: Hochleistungs-CNC-Steuerung für maximale Genauigkeit und Bearbeitungsgeschwindigkeit SINUMERIK 828D und SINAMICS Antriebe und Motoren sind perfekt auf die Belange von hochmodernen Fräsmaschinen zugeschnitten. Leistungsvolle CNC-Funktionen gepaart mit einer einmaligen 80bit NANOFP Genauigkeit (80bit Gleitkommagenauigkeit von der Lageregelung bis hin zur internen Geberauswertung) ermöglichen höchste Werkstückpräzision bei einem Minimum an Bearbeitungszeit. Dank einer flexiblen CNC-Programmiersprache sowie der einzigartigen ShopMill Arbeitsschrittprogrammierung können sowohl Großserienteile als auch Einzelwerkstücke mit der größtmöglichen Effizienz programmiert und bearbeitet werden. Mit Advanced Surface, einem innovativen Verfahren der Geschwindigkeits- und Bahnsteuerung, ist die SINUMERIK 828D auch bestens für die Bearbeitung anspruchsvoller Formenbauwerkstücke gerüstet. Bild- und Textquelle: Siemens
