Hyperturn 65 Powermill G2
Hyperturn 65 Powermill G2

Hyperturn 65 Powermill G2

AUSSTATTUNG

Haupt- und Gegenspindel, Frässpindel, B- und Y-Achse
Zusätzlicher Werkzeugrevolver mit Fräsantrieb
40-, 80-, 120-fach Werkzeugmagazin
Ergonomische Magazin- und Steuerungsanordnung
Stangendurchmesser 65 (102) mm
EMCONNECT - Digitaler Prozess-Assistent (Sinumerik ONE)

Technische Daten

Arbeitsbereich
Verfahrweg in X/Y/Z X1/X2 530/210 mm // Y1 240 mm // Z1/Z2 1215/1205 mm
Max. Stangendurchlass 65 (102) mm
Max. Drehdurchmesser 500 mm
Umlaufdurchmesser über Bett 500 mm
Spindelabstand 1500 mm
Hauptspindel
Max. Drehzahl 0-5000 (4000) U/min
Max. Antriebsleistung 29 (38) kW
Max. Drehmoment 250 (800) Nm
Gegenspindel
Max. Drehzahl 0-5000 (4000) U/min
Max. Antriebsleistung 29 (33) kW
Max. Drehmoment 250 (420) Nm
Werkzeugrevolver
Anzahl der Werkzeugpositionen 40/80/120
Angetriebene Werkzeuge 12 (16)/BMT55P (BMT45P)
Max. Drehzahl 0-12000 U/min
Max. Antriebsleistung 11,7 (11,7) kW
Max. Drehmoment 28 (25) Nm
Frässpindel
Max. Drehzahl 0-12.000 U/min
Max. Antriebsleistung 37 (30) kW
Max. Drehmoment 110 (58) Nm
Abmessungen
Dimensionen (LxBxH) 5970 x 2430 x 2480 mm
Maschinengewicht ca. 16500 kg

Highlights

  • Hohe Dynamik durch neueste Spindelmotorentechnik

  • Beste Thermostabilität durch Flüssigkeitskühlung aller Spindeln

  • Hohe Produktivität durch kurze Werkzeugwechselzeit

  • Einsatz beider Werkzeugsysteme an beiden Spindeln möglich

  • Maschinenbett-Konstruktion für maximale Stabilität und Schwingungsdämpfung

  • Exzellente Wiederholgenauigkeit durch Linearführungen

  • Kurze Rüstzeiten durch guten Zugang zum Arbeitsraum

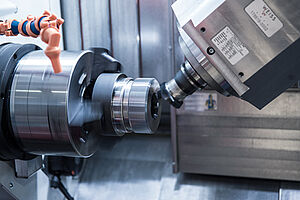

Wälzschälen zur Herstellung von Verzahnungen (innen/außen)

Steuerung - schwenkbar und höhenverstellbar

Haltebremse an Haupt- und Gegenspindel

Spannnhubüberwachung an Haupt- und Gegenspindel

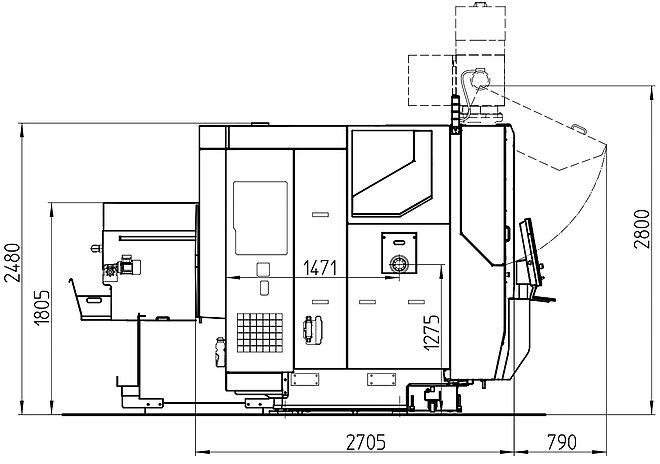

Aufstellplan/Arbeitsraum

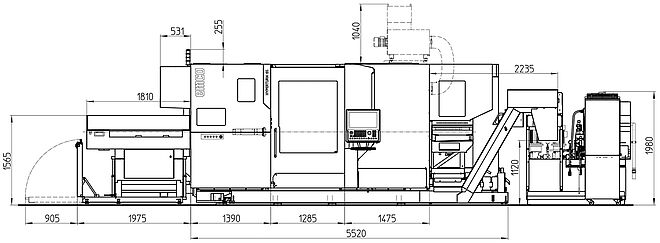

Aufstellplan mit Bandfilteranlage u. Kurzstangenlader

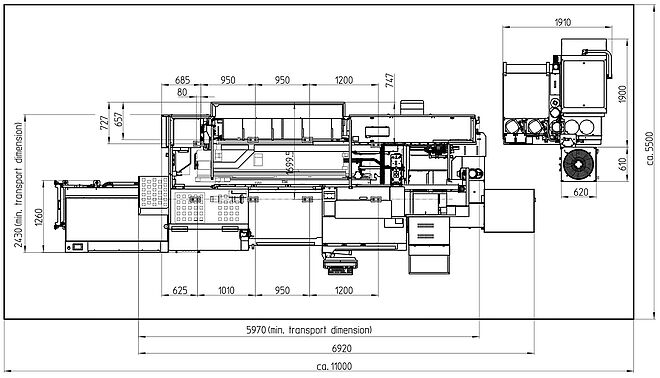

Aufstellplan mit Bandfilteranlage und Kurzstangenlader

Arbeitsraum BMT 45

Arbeitsraum BMT 55

Arbeitsraum VDI40

Werkstücke

Kettenrad (Stahl Ck45)

Kettenrad aus Stahl (Ck45)

Multifunktionales Dreh-Fräswerkstück

Multifunctional Mill-Turn-Part

Sensorgehäuse aus rostfreiem Stahl

Sensorgehäuse aus rostfreiem Stahl

Wasserarmatur (Messing)

Wasserarmatur aus Messing

Automation

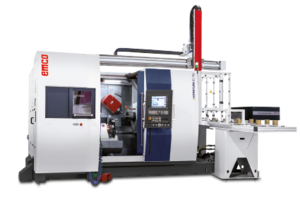

Portallader

Als universelle Be- und Entladeeinrichtung für vorgeformte Rohteile jeder Art.

Mittels der vielfältigen Greifer- und Handlingsysteme kann der Portallader an die individuellen Produktionserfordernisse angepasst werden.

Turn / Mill Assist

Kompakte Standard-Automatisierung für kleine und mittelgroße Serien, für Drehmaschinen und Fräsmaschinen.

Arbeitsstunden um bis zu 70% reduzieren

Kompakte und platzsparende Lösung

Grafisch unterstützte Bedienung

Freier Zugang zur Maschinentüre

Für kleine und mittelgroße Serien

Kürzeste Einricht- und Rüstzeiten

Keine speziellen Roboterkenntnisse notwendig

Installation und Training vor Ort

KURZSTANGENLADER IRCO IL-MUK 7012/10012

Automatische Zuführung von Stangenmaterial bis ø102 mm und einer Länge bis 1200 (1500) mm
Rundmaterial oder auch Profilmaterial
Kompakte Abmessungen
Inklusive STL-Interface

Steuerung/Software

Sinumerik ONE mit Operate

Die Sinumerik ONE ist das universelle und flexible CNC-System. Mit einer breiten Funktionalität eignet sie sich für den Einsatz in nahezu allen Technologien. Die Sinumerik ONE setzt Maßstäbe hinsichtlich Dynamik, Präzision und Integrierbarkeit in Netzwerke.

Mit der Sinumerik ONE setzen Sie auf:

  • höchste Performance und Flexibilität
  • durchgängige Offenheit
  • hochwirksamen Personen- und Maschinenschutz

Sinumerik & EMCONNECT, der digitale Prozess-Assistent
EMCONNECT ist in der Standardmaschine enthalten. Über einen Click ist der Wechsel zwischen emcoNNECT Apps und der Steuerung möglich. Alle produktionsrelevanten Daten können in der Vollbild- oder Sidebar-Ansicht dargestellt werden.

Die neue SINUMERIK ONE ist speziell für die smarte Fertigung entwickelt.

• Digitaler Zwilling ist integraler Bestandteil der CNC-Steuerung, virtuelle und reale Steuerung verschmelzen und ergänzen sich
• Signifikante Reduzierung der Produktentwicklungs- und Markteinführungszeiten durch die digital first Strategie
• Verbesserte Fähigkeiten bei der Vernetzung und Datenkommunikation
• Deutliche Reduzierung der Dauer der realen Inbetriebnahme durch virtuelle Vorbereitung der Inbetriebnahme
• Deutlich erhöhte CNC-Performance
• Erheblich kürzere Nebenzeiten und vollständige Integration ins TIA Portal durch die integrierte SIMATIC S7-1500F PLC

Damit ist die SINUMERIK ONE nahtlos in digitale Lösungen und Workflows integrierbar.

Details einblenden Details ausblenden
EMCONNECT - Digitaler Prozess-Assistent

Für mehr Effizienz und Produktivität in der Produktion.

EMCONNECT ermöglicht den einfachen Einstieg in die digitale Produktion - der Zugriff auf alle wichtigen Informationen und Systeme erfolgt zentral an der Maschine. Die vertraute NC-Steuerung und damit die gewohnte Maschinenbedienung bleiben erhalten.
Mit dem EMCONNECT Dashboard haben Sie übersichtlich und kompakt Maschinenzustand, Maschinendaten und Betriebsart auf einen Blick verfügbar. Die Hardware-Basis der Steuerungszentrale EMCONNECT ist ein 22“ Multi-Touch-Display, ein Industrie-PC + Tastatur inkl. HMI-Hotkeys für eine einfache und intuitive Bedienung mit einer für Touchscreens optimierten Benutzeroberfläche.

Als Standard in der Siemens-Maschinenversion (Sinumerik ONE) enthalten.

Details einblenden Details ausblenden
Esprit (optional)

Behalten Sie Ihr Produktionsdrehen voll unter Kontrolle - mit der Programmsynchronisation, der dynamischen Simulation und der präzisen Kollisionserkennung von ESPRIT.

Mit Esprit erhalten Sie die Möglichkeit, gleichzeitig Vorder- und/oder Rückseite des Werkstücks mit einem, zwei oder mehr Dreh- und Fräswerkzeugen zu bearbeiten. Wenn Sie ESPRIT einsetzen, um das Potenzial Ihrer Produktionsdrehzentren optimal zu nutzen, werden Ihre Zykluszeiten drastisch verkürzt und Teile werden mit einer einzigen Aufspannung vollständig bearbeitet. Die Vielfalt an Bearbeitungszyklen in ESPRIT umfasst alle Zyklen für das Teilehandling - vom ersten Stangenvorschub und dem Einspannen des Rohteils über Lünetten bis hin zum Teilabstechen und Auffangen.

Anwendungsbereiche:

  • Volle Programmierung für herkömmliches und Mehrachsen-Drehen
  • Vollständige CNC-Programmierung von 2 - 22 Achsen Drehen
  • Multitasking-Mill-Turn Zentren und Maschinen mit B-Achse
  • Drehen, Fräsen und Bohren
  • Volle Synchronisation und Überprüfung
  • Umfangreiche Multitasking-Bearbeitung
  • Flexible B-Achsen-Programmierung
  • 5-Achsen-Simultanbearbeitung des Werkstücks

Simulationen:

  • Trockenläufe in dynamischer Volumendarstellung
  • Gesamter Maschinenraum als dynamische volumenschattierte Grafik
  • Kollisionserkennung von Werkzeugen, Werkzeugaufnahmen, Rohteilen und Spannmittel
  • Echtzeitsimulation der Spindeln, Revolver, B-Achsenköpfe und Werkzeuge
  • Soll-Ist-Vergleich des Werkstücks

Details einblenden Details ausblenden
EMCO CPS Pilot (optional)

Der EMCO CPS PILOT ist die virtuelle EMCO Maschine auf dem PC. Der Anwender arbeitet an einem externen Programmierplatz mit einem Abbild der Maschine im Simulationsbetrieb.

CPS PILOT: Damit können NC-Programme schon im Vorfeld geschrieben, getestet und optimiert werden. Das alles mit dem Ziel, dass die Maschine produziert und Rüstzeiten minimiert werden.

  • 100 % identisches Verhalten von Maschine und PC
  • Kollisionsüberwachung für Spannmittel, Werkstücke, Werkzeuge, Werkzeughalter und Maschinenbauteile
  • Kollisionen können bereits im Vorfeld 100 % zuverlässig verhindert werden (und nicht erst beim Einfahren der Maschine).
  • Maximierung der Produktionsstunden an der Maschine
  • Optimaler Abgleich der beiden Werkzeugsysteme
  • Rücksimulation und Optimierung von bereits bestehenden NC-Programmen
  • Verringerung der Ausschussrate
  • Ideal für innerbetriebliche Zerspanungs- und Bedienerschulungen (keine Maschinenstillstandszeiten!)
  • Äußerst geringer Schulungsaufwand, da identisch mit der Maschinenbedienoberfläche

Details einblenden Details ausblenden
