Highlights
BMT-Revolver
Zur wirtschaftlichen Fertigung von aufwendigen Dreh-/Fräswerkstücken mit überwiegendem Fräsanteil, gibt es optional den BMT55P-Revolver mit wassergekühltem Direktantrieb. Mit max. 12000 U/min, 30 Nm und 10 kW bietet dieser Revolver optimale Voraussetzungen für die Komplettbearbeitung.
Werkzeugrevolver
12-fach VDI 40 Axialrevolver mit Ein-Motoren-Technik. Ein Servomotor treibt die angetriebenen Werkzeuge und die Schwenkbewegung. Kein Abheben, durchschaltend mit Richtungslogik. Jede Station kann angetriebene Werkzeughalter mit Kupplung DIN 5480 aufnehmen. Zusätzlich befinden sich am Umfang 12 Blocktool-Aufnahmen. Diese ermöglichen die Aufnahme von schweren Bohrstangen bis Durchmesser 50 mm.
Hauptspindel
Es stehen zwei Varianten zur Auswahl. Einmal die Spindel mit konventionellem Riemenantrieb für hohe Zerspanungsmomente (bis 1040 Nm) und einmal die bewährte wassergekühlte Motorspindel für hohe Drehzahlen. Diese bietet auch optimale Voraussetzungen für komplexe Fräsbearbeitungen.
Y-Achse
Die Y-Achse bildet ein Highlight in der MAXXTURN Serie. Sie ist im Maschinenaufbau so integriert, dass höchstmögliche Stabilität anhand von kurzen Auskraglängen und breiten Führungsbahnabständen garantiert wird. Damit lassen sich komplexe Bearbeitungsaufgaben durchführen und Werkstücke in nur einer Aufspannung komplett herstellen.
Arbeitsraum UT90
Arbeitsraum UT90 MY 2200 mit Lünette als NC-Achse sowie Reitstock. Voreinstellgerät automatisch in Prozess.
Teilübernahme UT90
UT90 SMY 2200. Die Gegenspindel bietet eine Komplettbearbeitung. Die Lünette unterstützt und bietet optimale Stabilität beim Zerspan-Prozess.
Y-Achse und Radialrevolver
Mit Y-Achse sowie Radialrevolver können alle Prozesse flexibel und genau durchgeführt werden.
NC-Lünette und Gegenspindel
Komplettbearbeitung durch stabile Gegenspindel, flexibel und präzise bei längere Teile durch Unterstützung der Lünette.
Komplettbearbeitung
Wellenbearbeitung auf einer Aufspannung bis zur Verzahnung möglich.Aufstellplan/Arbeitsraum
Werkstücke
Anwendungsbeispiele
Optionen/Zubehör
Lünette
Verschiedenste Wahlmöglichkeiten: Einfach- oder Doppellünette in unterschiedlichen Größen mit Schleppsystem oder NC-Antrieb
Bandfilteranlage mit Hochdruckkühlmittelpumpen
Bei Bedarf kann optional ein Kühlmitteldruck von 25/40/60/80 bar realisiert werden. Dieser ermöglicht den optionalen Einsatz von kühlmitteldurchfluteten Bohr- bzw. Fräswerkzeugen.
Bedienpult mit 22" Touchmonitor mit modernste Sinumerik Siemens One Steuerung. Dialogprogrammierung vereinfacht mit hochwertiger EMCO-Tastatur.
Automation
primAXLoad-TURN Extended
Fertig konfigurierte Paketautomatisierung mit Schubladenmagazin - für lange Autonomiezeiten und Beladung im laufenden Betrieb. In der TURN- und MILL-Ausführung.

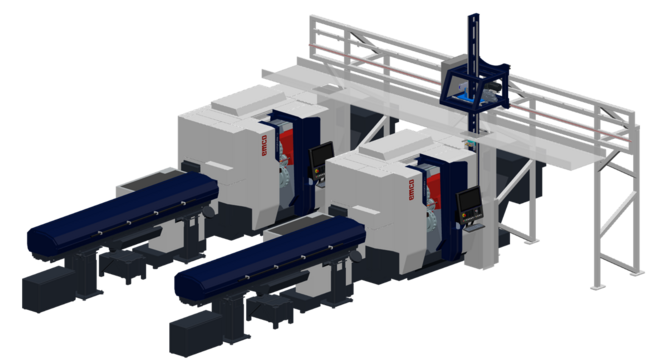

InfinityPortal
Highlights des InfinityPortal
Das infinityPortal verkettet mehrere Drehmaschinen die mit Stangenlader beladen werden mit einem Automatisierungskonzept. Die fertigen Teile werden aus dem Emco Bauteilfänger entnommen und können wahlweise einem Nachfolgeprozess (z.B. Drehen, Schleifen, Fräsen, Entgraten, uvm.) zugeführt werden oder als Fertigteil palettiert werden.
KURZSTANGENLADER IRCO ILS-MUK 7012/10012
Automatische Zuführung von Stangenmaterial bis ø102 mm und einer Länge bis 1200 (1500) mm
Rundmaterial oder auch Profilmaterial
Kompakte Abmessungen
Inklusive STL-Interface
