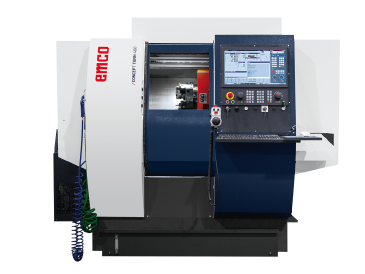

Concept Turn 460

ALLESTIMENTO

Tastiera di controllo intercambiabile e PC industriale integrato con interfaccia rete e USB (fronte)
Fantina termostabile con elevate prestazioni e asse C
Torretta portautensile con 12 stazioni fino a 6 utensili motorizzati
Mandrino principale asse C sincronizzato fino a max. 1000 giri/min
Dispositivo di raccolta pezzi programmabile
Numerosi sistemi di bloccaggio e pacchetti utensili
Interfaccia utente Easy2control con touchscreeen 21,5"
Sistema motorizzato ultramoderno con AC servomotore digitale
Interfaccia robotica DNC
Conforme agli standard di sicurezza CE

Dati tecnici

Area di lavoro
Corsa in X/Y/Z 160 / - / 310 mm
Diametro da barra 45 mm
Diametro tornibile max. 220 mm
Lunghezza massima del pezzo con contropunta 687 mm
Volteggio sul banco 430 mm
Avanzamenti rapidi in X/Y/Z 20 / - / 24 m/min
Accelerazione in X/Y/Z 4000 / 6000 N
Mandrino principale
Velocità max. 6300 giri /min
Naso mandrino KK 5
Potenza massima azionamento 13 KW
Coppia max. 78 Nm
Contropunta
Corsa cannotto 120 mm
Torretta
Numero utensili 12
Utensili motorizzati 6
Velocità max. 5000 giri /min
Potenza massima azionamento 4,0 kW
Coppia massima 16 Nm
Dati generali
Dimensioni (LxPxH) 2250 x 1650 x 1940 mm
Peso macchina 3300 kg

Punti di forza

  • PC industriale integrato con schermo touchscreen (MOC-Touch)

  • Interfaccia utente Easy2control

  • Controlli intercambiabili (WinNC)

  • Utensili motorizzati

  • Struttura stabile in ghisa grigia a standard industriale

  • Numerosi sistemi di serraggio e accessori porta utensili

  • Elevata precisione di lavorazione

  • Diametro barra 25 mm: con caricatore di barre, ideale per piccole produzioni

  • Azionamenti digitali con potenza di azionamento

  • Straordinaria dinamicità

  • Termostabilità per la massima precisione e accuratezza di contorno

  • Utensili motorizzati con elevato volume di asportazione per le operazioni di foratura, filettatura e fresatura

  • Numerose possibilità di automazione

PC integrato con schermo piatto 12"

PC integrato con schermo piatto 12"

Dinamica straordinaria

Dinamica straordinaria

Numerose possibilità di automazione

Numerose possibilità di automazione

Utensili motorizzati

Utensili motorizzati

Schema di montaggio/area di lavoro

Schema di installazione Concept TURN 460

Schema di installazione Concept TURN 460

Area di lavoro Concept TURN 460

Esempi di lavorazione

Applicazioni

  • Formazione e perfezionamento orientati alla produzione
  • Progetti di formazione e perfezionamento tecnici
  • Formazione in meccanica e stampi orientata alla produzione
  • Sistemi FMS/CIM
  • Meccanica generale e costruzione utensili
  • Stampi
  • Industria orafa

Volantino

Volantino d' acciaio inossidabile

Vite eccentrica

Vite eccentrica in acciaio inossidabile

Ruota dentata

Ruota dentata in acciaio inossidabile

Versioni

Concept Turn 460

Concept TURN 460 TC "Turn Center"

Concept TURN 460 TC con contropunta

Concept TURN 460 TCM "Turn Center Mill"

Concept TURN 460 TCM con contropunta, asse C e utensili motorizzati

Opzioni/Accessori

Dispositivo di raccolta pezzi

Sistema standard di raccolta pezzi per lo scarico dei pezzi da mandrino principale o dal contromandrino nella scatola di raccolta pezzi o nel nastro trasportatore. Controllato pneumaticamente.

Trasportatore trucioli

Trasportatore trucioli a rulli con altezza espulsione trucioli 1200 mm, adatto per: trucioli di acciaio lunghi, matasse di trucioli per lavorazione sia a secco che con refrigerante.

Contropunta idraulica

Il pezzo è sostenuto automaticamente da un cannotto gestito idraulicamente, con una corsa di 120 mm.

Pompa refrigerante ad alta pressione

Una pompa refrigerante ad alta pressione 10 bar, assicura una migliore refrigerazione e una migliore caduta trucioli.

Numerosi sistemi di bloccaggio pezzo

A scelta, ci sono tra gli altri, mandrini a tre griffe con diametro 100 mm e flangia, ganasce per autocentrante manuale, ganasce morbide, griffe reversibili dure, pinze e mandrini etc.

Diversi pacchetti utensili

Barre radiali e di foratura, punte da trapano, spine, differenti supporti pinza, sono disponibili sia per applicazioni fisse che per utensili motorizzati.

Automazione

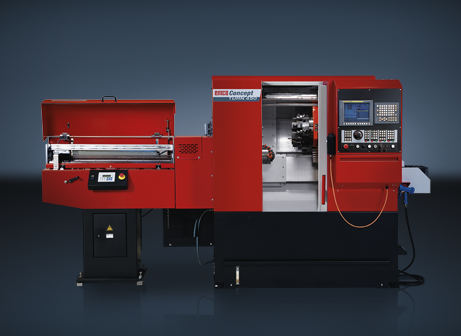

EMCO LM 1200 caricatore barre corte

Il caricatore con dispositivo di serraggio cavo è caratterizzato dal suo ingombro minimo e dalla facilità di utilizzo. Lunghezza barre 100-600 mm, diametro barre 6-25.5 mm.

Convogliatore pezzi finiti

Convogliatore a nastro per il trasporto dei pezzi finiti al di fuori dell’area di lavoro (include vasca refrigerante). Può essere installato al posto del magazzino pezzi finiti, sul lato destro della macchina. Ciò assicura un trasferimento dei pezzi finiti anti-collisione.

Integrazione dei sistemi FMS o CIM attraverso interfaccia DNC o robotica

L’ interfaccia robotica è l’opzione che permette al tornio di poter essere collegato non solo all’ attrezzatura periferica (quale la porta automatica, la morsa, ecc.) ma anche ad altre altre macchine o dispositivi (ad esempio, robot di carico e scarico). L'interfaccia DNC consente di trasferire o avviare programmi dal computer principale.

Porta automatica

La porta di protezione può essere aperta e chiusa dal programma o premendo i tasti su un cilindro pneumatico. Il controllo della posizione della porta avviene tramite finecorsa.

Controlli/Software

[Translate to it:]
EMCO WinNC

L’unicità è data dal concetto di controllo intercambiabile, col quale possono essere dotate tutte le macchine della linea Concept. Grazie a questa peculiarità, l'utilizzatore può essere addestrato su tutti i CNC industriali più comuni. In una sola macchina, possono essere installati fino a otto diversi controlli numerici. Risultato: i tecnici CNC sono flessibili nel lavorare su differenti piattaforme.

Dettagli visibili Dettagli nascosti
[Translate to it:]
EMCO Win3D-View

Win3D-View va oltre gli standard del settore. Utensili, pezzi grezzi, dispositivi di bloccaggio e processi di produzione sono estremamente realistici. Il sistema controlla i percorsi programmati dell'utensile per prevenire eventuali collisioni , assicurando in questo modo la sicurezza del programma.iew: visualizzare, supportare e prevenire costose collisioni.

Dettagli visibili Dettagli nascosti
