ALLESTIMENTO

Fresatrice Universale con corsa asse trasversale e montante mobile con struttura box-in-box
Teste di potenza 3+2 fino a 38 kW, 1000 Nm, 6000 g/min
Teste di fresatura con elettromandrino e 5 assi continui: fino a 45 kW, 300 Nm, 12000 g/min
Controlli numerici Heidenhain/Siemens

Dati tecnici

Area di lavoro
Corsa in X/Y/Z X: 6000 mm e oltre / Y: 1600 mm / Z: 3500-4000 mm
Numero di assi 3+2
Avanzamenti rapidi in X/Y/Z 30 m/min
Spinta di lavoro X/Y/Z 30 m/min
Avanzamento assi 30 m/min

Punti di forza

  • Fresatura con elevata dinamica e precisione grazie alle teste di fresatura con motori torque

  • 25° di sottosquadro su testa di fresatura a forcella con elettromandrino

  • Tecnologia di azionamento diretto su tutte le teste di fresatura meccaniche e ampia scelta di teste applicabili con elettromandrino

  • Cambio utensili automatico installato sul montante fino a 120 posti o cambio utensili automatico a torre fino a 203 posti

  • Configurazione della macchina secondo le esigenze del cliente

Macchine contrapposte - Macchina master e slave con controllo numerico master e slave. Il centro di fresatura è dotato del software anticollisione SANT.
Testa di tornitura per il supporto di una barra di alesatura speciale: 120 mm diametro, lunghezza fino a 1500 mm per operazioni di tornitura fino a 1000 mm di profondità.
Sistema di cambio teste completamente automatico con possibilità di stoccaggio fino a 4 teste.
POMO e POVT Pedana operatore con corsa verticale (fino a 2500 mm) e trasversale (fino a 800 mm).
Universal milling head for turning operations. Spindle clamping torque 1.000 Nm.
WONDER B.R.A. BALANCING RAM ASSET The automatic electromechanical device counterbalances the ram drop. It is controlled by the machine‘s numerical control and it can be adjusted according to the different milling heads installed. The system improves the geometric accuracy, straightness and parallelism of the ram during vertical and cross axis movement.

Schema di montaggio/area di lavoro

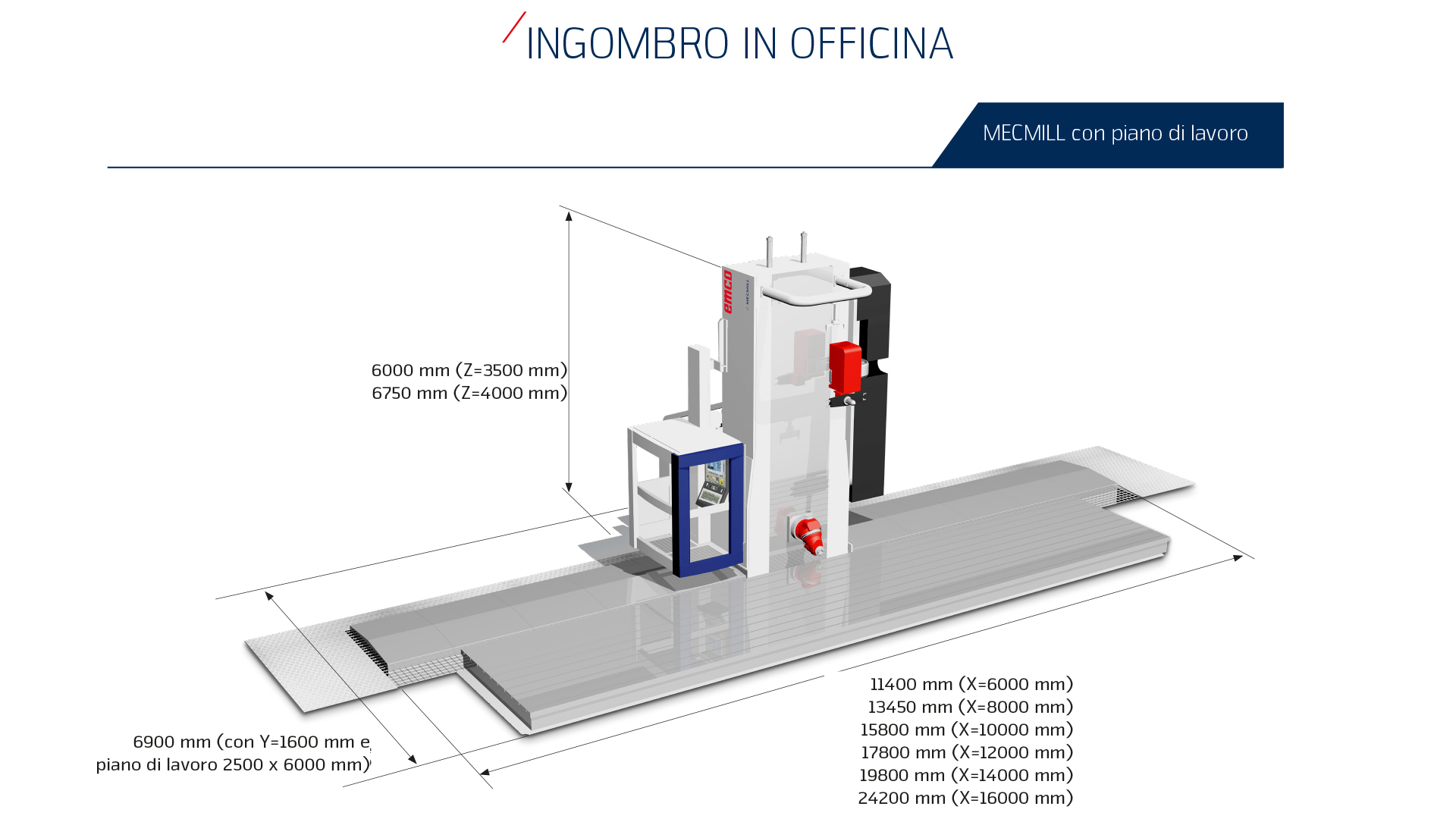

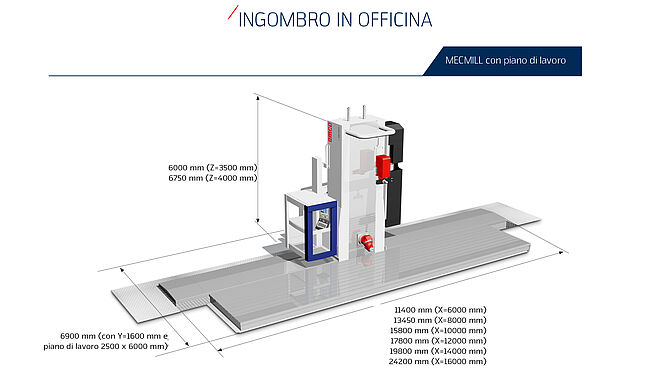

Ingombro in Officina con piano di lavoro

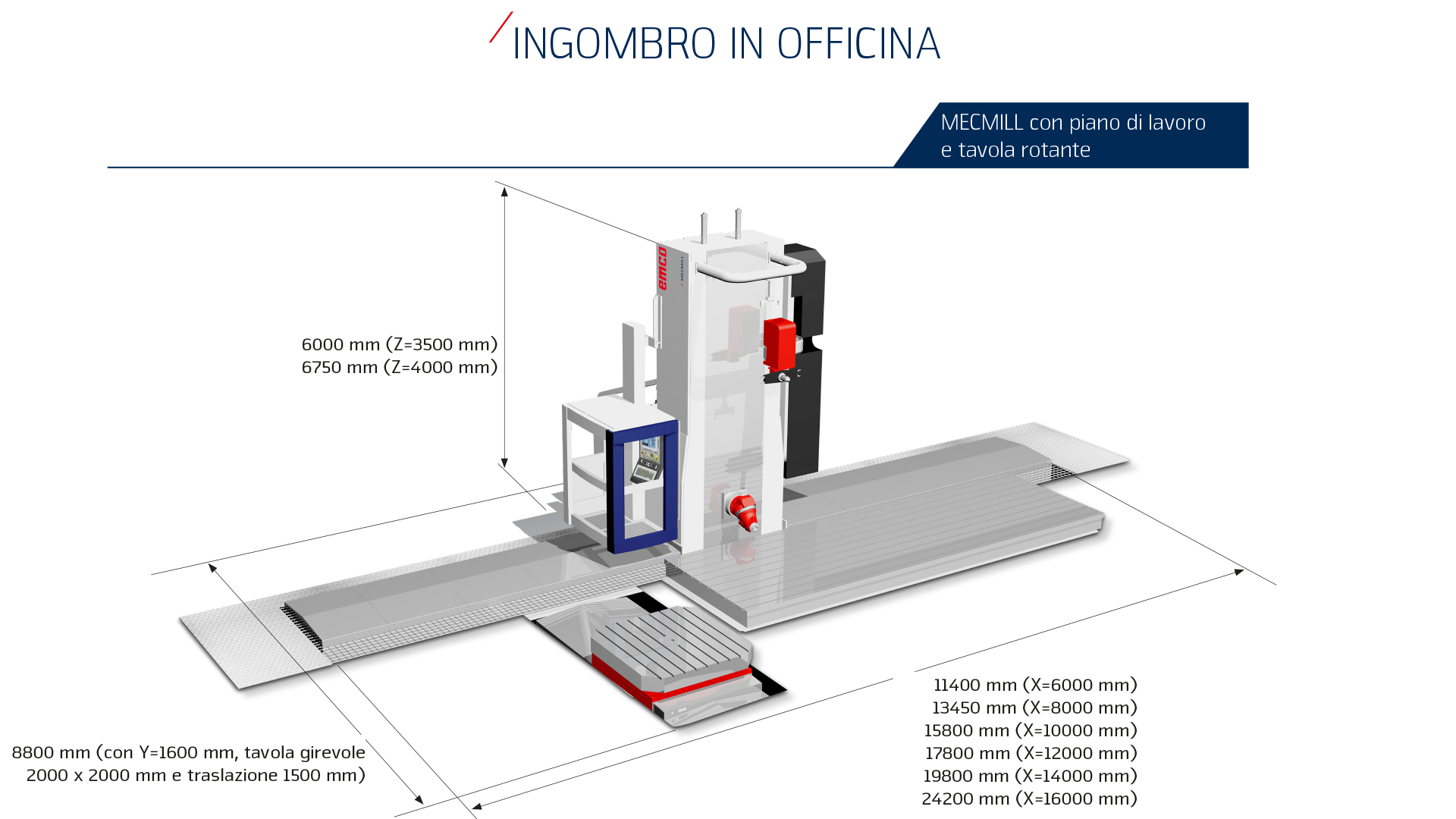

Ingombro in Officina con piano di lavoro a tavola rotante

Controlli/Software

Sinumerik ONE con Operate

Sinumerik ONE è il sistema CNC universale e flessibile. Con una vasta gamma di funzionalità, è adatto all'uso in quasi tutte le tecnologie. Il Sinumerik ONE stabilisce degli standard in termini di dinamica, precisione e integrabilità nelle reti.

Con il Sinumerik ONE si ottiene:

  • elevata performance e flessibilità
  • apertura universale
  • protezione personale e delle macchine molto efficace

Sinumerik & EMCONNECT, l'assistente di processo digitale
EMCONNECT è incluso nella macchina standard. Il passaggio tra le app emcoNNECT e il sistema di controllo è possibile con un solo clic. Tutti i dati rilevanti per la produzione possono essere visualizzati a schermo intero o in vista laterale.

Il nuovo SINUMERIK ONE è stato sviluppato appositamente per la produzione intelligente.

• Il Digital Twin è parte integrante del controllo CNC, il controllo virtuale e quello reale si fondono e si completano a vicenda
• Riduzione significativa dello sviluppo del prodotto e del time-to-market grazie alla strategia digital-first
• Capacità di rete e di comunicazione dati migliorate
• Riduzione significativa del tempo di messa in servizio reale grazie alla preparazione virtuale della messa in servizio
• Prestazioni CNC significativamente aumentate
• Tempi morti significativamente più brevi e integrazione completa nel TIA Portal attraverso il PLC SIMATIC S7-1500F integrato

Il SINUMERIK ONE può quindi essere integrato senza problemi in soluzioni e flussi di lavoro digitali.

Dettagli visibili Dettagli nascosti
Heidenhain TNC 640 HSCI

Il controllo Heidenhain è concepito per semplificare la programmazione in officina, offrendo la possibilità di utilizzare un metodo di programmazione interattivo, a bordo macchina, dove l'operatore dialoga con il controllo tramite un linguaggio chiaro, che utilizza termini di immediata comprensione.

Il controllo Heidenhain è comunque compatibile con le norme di programmazione DIN/ISO.
