Concept Turn 105

ALLESTIMENTO

Il tornio da banco CNC più compatto
Design a bancale inclinato secondo gli standard industriali
Rotazione del mandrino in senso orario/antiorario
Guide profilate (guide lineari)
Componenti industriali di alta qualità
Conforme agli standard di sicurezza della normativa sui torni
Unità principale a regolazione continua
Torretta motorizzata con 8 posizioni utensile
Riferimento automatico
Motori assi ad alta risoluzione
Made in the Heart of Europe

Dati tecnici

Area di lavoro
Corsa in X/Y/Z 55 / - / 172 mm
Diametro tornibile max. 75 mm
Lunghezza massima del pezzo con contropunta 121 mm
Volteggio sul banco 180 mm
Distanza tra le punte 236 mm
Diametro passante su slitta 90 mm
Mandrino principale
Velocità max. 4.000 giri /min
Potenza massima azionamento 1,9 kW
Coppia max. 14 Nm
Contropunta
Corsa cannotto 120 mm
Cambio utensili
Magazzino utensili 8
Tempo cambio utensile (utensile/utensile) 1,4/3,5/5,5 (45°/180°/315°)
Dati generali
Dimensioni (LxPxH) 1135 x 1100 x 1030 mm
Peso macchina 350 kg

Punti di forza

  • Rotazione del mandrino in senso orario/antiorario

  • Riferimenti in automatico

  • Velocità di taglio costante

  • Design a bancale inclinato secondo gli standard industriali

  • Posizionamento del mandrino di lavorazione senza gioco, in cuscinetti a rulli conici precisi e lubrificati

  • Monitoraggio della posizione del processore con controllo micro

  • Rapporto ottimale delle guide per massima stabilità e precisione

  • Copertura totale dell'area di lavoro

Struttura del mandrino principale

Rapporto di riduzione ottimale di avanzamento

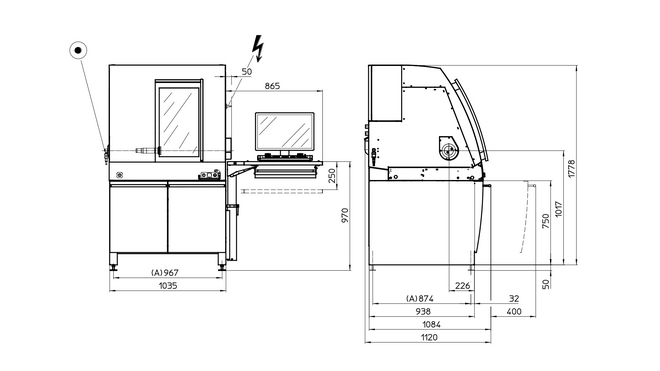

Schema di montaggio/area di lavoro

Schema di installazione Concept TURN 105

Schema di installazione Concept TURN 105

Esempi di lavorazione

Applicazioni

  • Spianatura
  • Tornitura esterna
  • Tornitura di profilo
  • Gola/Taglio
  • Tornitura di filettatura
  • Foratura

Pomello porta

Pomello porta

Bullone a testa tonda

Bullone a testa tonda

Opzioni/Accessori

Base macchina con braccio di supporto PC orientabile

Il basamento della macchina è dotato di un cassetto rimovibile per utensili e altri dispositivi, nonchè un alloggiamento per PC.

Selezione completa utensili

Ad es. utensili di sgrossatura, utensili di copiatura, utensili di foratura, strumenti di lavorazione interne, vari mandrini e inserti per diversi materiali di lavorazione.

Easy2control

Easy2control aggiunge ulteriori applicazioni interessanti al sistema di controllo intercambiabile utilizzato nelle macchine per la formazione EMCO. Adatto sia per macchine che per stazioni di simulazione, porta direttamente sullo schermo ulteriori elementi del controllo e crea, in combinazione con un monitor touch screen, le condizioni ottimali per l’input dati. Grazie alla varietà di tastiere disponibili, è possibile passare tra i diversi sistemi di controllo in modo ancora più facile e veloce. Viene gestito tramite mouse e tastiera. Se viene utilizzato un monitor touch screen, l'ingresso dati e le operazioni possono essere effettuate direttamente sullo schermo.

Volantino elettronico remotabile

Per il movimento manuale degli assi.

Automazione

Centralina pneumatica

La centralina pneumatica serve a movimentare la porta automatica, la contropunta pneumatica e il dispositivo di serraggio automatico.

Integrazione dei sistemi FMS e CIM

L'interfaccia robotica può non solo controllare le apparecchiature periferiche (come porta automatica, morsa, ecc), ma permette anche di collegare la macchina ad altre macchine o dispositivi di controllo (ad esempio, robot di carico e scarico). L'interfaccia DNC permette ai programmi di essere avviati dal computer principale.

Porta automatica

Grazie alla centralina pneumatica, la porta si apre e si chiude automaticamente o premendo un pulsante. Il controllo della posizione della porta avviene tramite finecorsa.

Contropunta automatica

Contropunta automatica, incluso finecorsa.

Controlli/Software

[Translate to it:]
EMCO Win3D-View

Win3D-View va oltre gli standard del settore. Utensili, pezzi grezzi, dispositivi di bloccaggio e processi di produzione sono estremamente realistici. Il sistema controlla i percorsi programmati dell'utensile per prevenire eventuali collisioni , assicurando in questo modo la sicurezza del programma.iew: visualizzare, supportare e prevenire costose collisioni.

Dettagli visibili Dettagli nascosti

Download

Lathes-Milling-Machine-Education-Concept-Turn-Mill_SEO.pdf

22.12.2022
Preview Download
