Emcoturn E65

ALLESTIMENTO

Mandrino principale con ampia gamma di velocità
Torretta portautensili con 12 attacchi utensile VDI30 (VDI40)
Utensili motorizzati e asse C per mandrino principale
Contropunta completamente automatica senza cannotto per punta girevole CM 4
Tecnologia di controllo e azionamenti di ultima generazione Sinumerik 828D, Heidenhain CNC PILOT 640 o Fanuc 0iTF
Caricatore EMCO SL1200

Dati tecnici

Area di lavoro
Corsa in X/Y/Z 210 / +/-40 / 610 mm
Diametro da barra ø 65 (95) mm
Diametro tornibile max. ø 500 mm
Volteggio sul banco ø 610 mm
Distanza tra le punte 682 mm
Avanzamenti rapidi in X/Y/Z 30/15/30 m/min
Mandrino principale
Velocità max. 5000 (3500) giri/min
Naso mandrino A2-6
Potenza massima azionamento 22 kW
Coppia max. 305 Nm
Contromandrino
Velocità max. 5000 giri/min
Naso mandrino CM6
Potenza massima azionamento 16,5 kW
Coppia max. 130 Nm
Contropunta
Contropunta automatica si
Cono contropunta MT4
Corsa (automatica) 500 mm
Torretta
Dimensione VDI 30 mm (40 mm)
Numero utensili 12
Utensili motorizzati 12
Velocità max. 5000 giri/min
Potenza massima azionamento 6,7 kW
Coppia massima 25 Nm
Dati generali
Dimensioni (LxPxH) 3335 x 2315 x 2450 mm
Peso macchina 6500 kg

Punti di forza

  • Testa mandrino termosimmetrica

  • Bancale macchina estremamente solido e dimensioni macchina compatte

  • Guide a rulli precaricate in tutti gli assi

  • Torretta portautensili assiale per la versione contropunta

  • Torretta portautensili radiale per la versione contromandrino

  • Raccoglipezzi

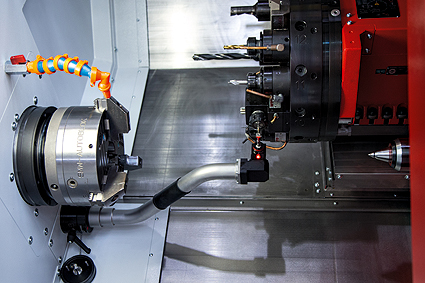

Sonda di misura

Sonda di misura

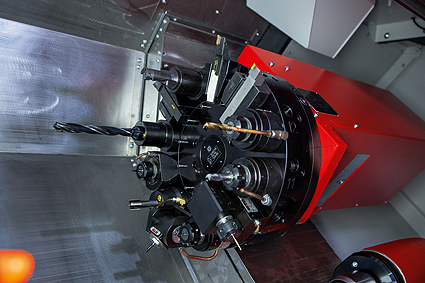

Torretta portautensili assiale per la versione contropunta

Torretta portautensili assiale per la versione contropunta

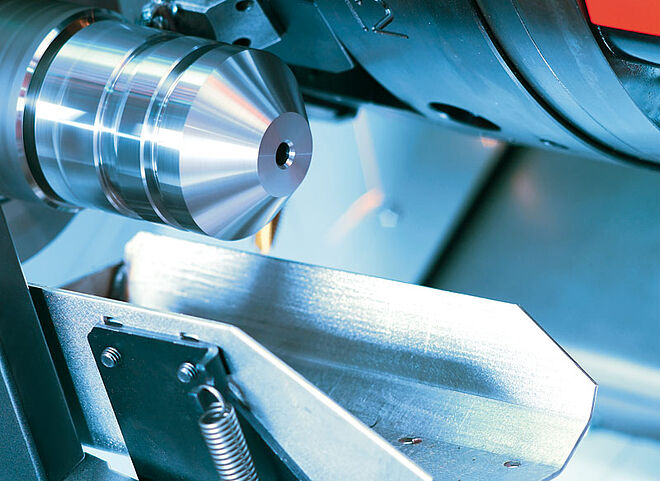

Raccoglipezzi

Raccoglipezzi

Schema di montaggio/area di lavoro

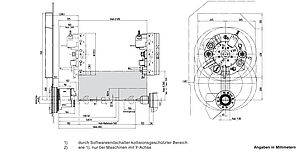

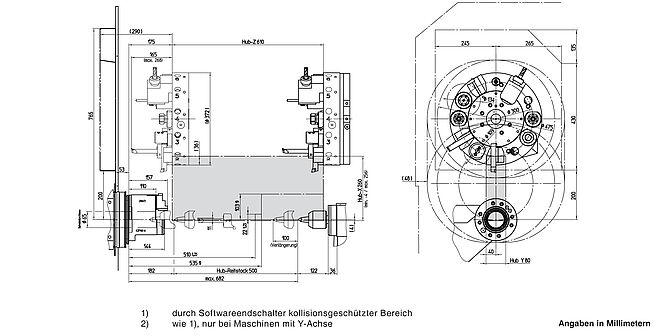

Area di lavoro E65 con contropunta (VDI30)

Area di lavoro E65 con contropunta (VDI30)

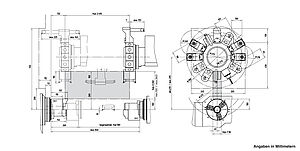

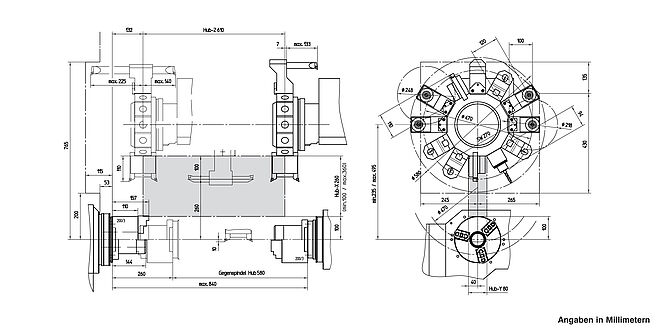

Area di lavoro E65S con contromandrino (VDI30)

Area di lavoro E65S con contromandrino (VDI30)

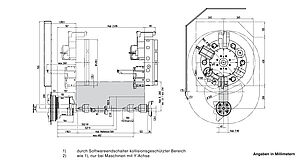

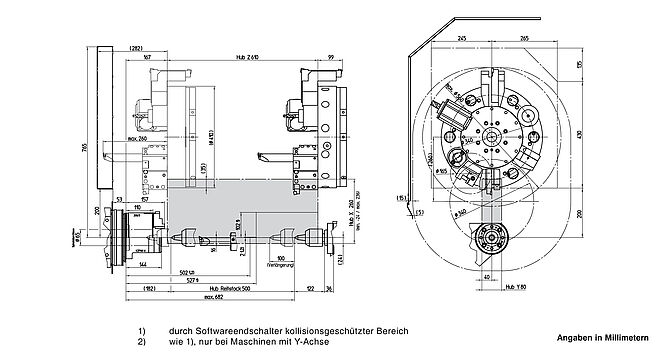

Area di lavoro E65 con contropunta (VDI40)

Area di lavoro E65 con contropunta (VDI40)

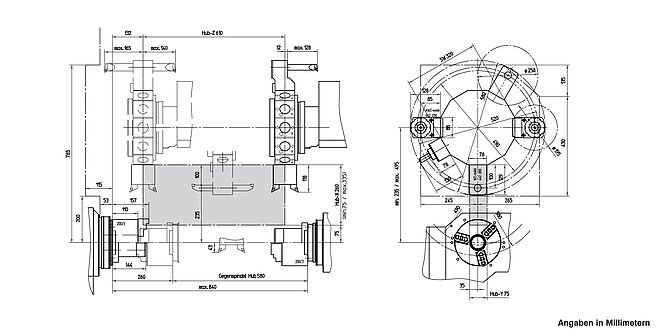

Area di lavoro E65S con contromandrino (VDI40)

Area di lavoro E65S con contromandrino (VDI40)

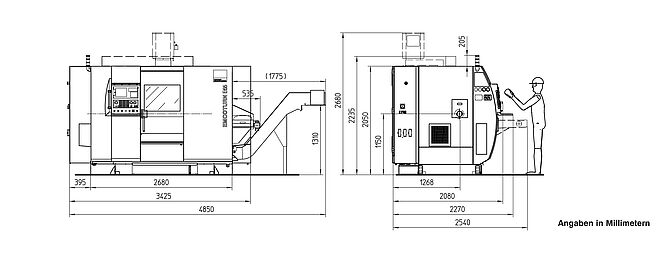

Schema di installazione E65

Schema di installazione E65

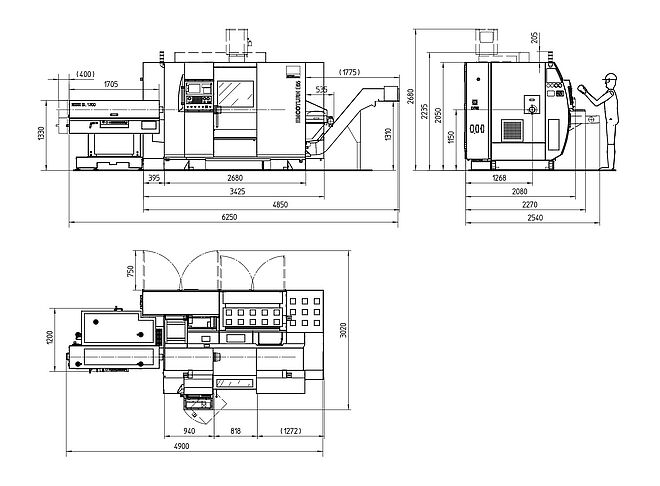

Schema di installazione E65 con SL 1200

Schema di installazione E65 con SL 1200

Esempi di lavorazione

Applicazioni

  • Costruzioni di meccanica generale
  • Componenti idraulici
  • Componenti pneumatici
  • Tecnica medicale
  • Tecnica di fissaggio
  • Tecnologia dei materiali
  • Motorsport
  • Tecnica di trasmissione

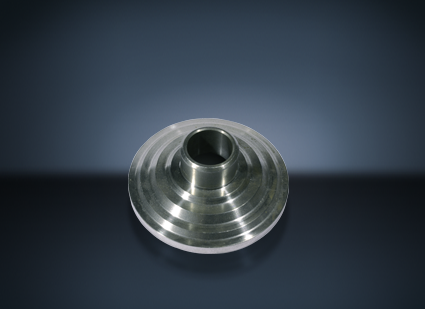

Mozzo di azionamento

in ghisa grigia

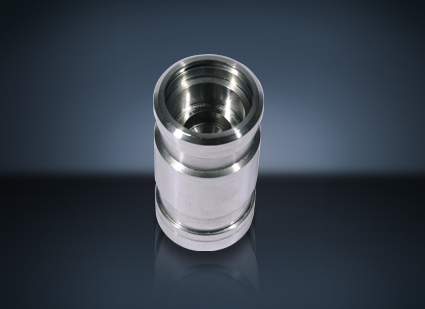

Pistone idraulico

in acciaio temprato

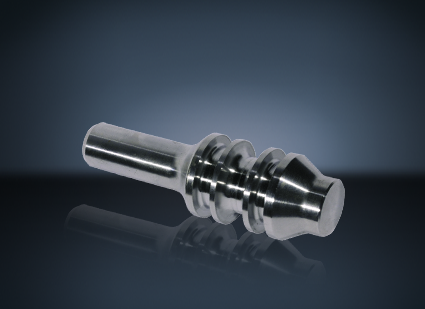

Albero

per martello perforatore in acciaio per utensili

Raccordo

per centralina idraulica in acciaio bonificato

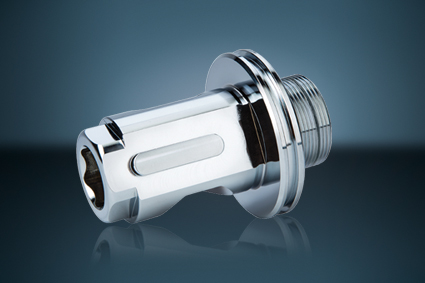

Attacco utensile

Moncone

in acciaio

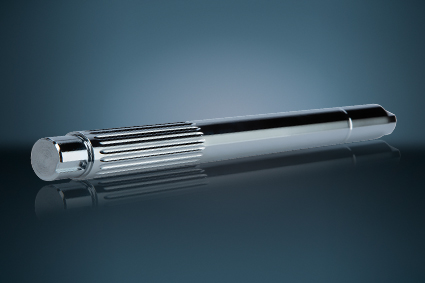

Albero

in acciaio

Versioni

Emcoturn E65/E65 Big Bore T - SIEMENS / FANUC / HEIDENHAIN

La versione base flessibile dell’E65, disponibile anche nella variante Big Bore

Emcoturn E65/E65 Big Bore TM - SIEMENS / FANUC / HEIDENHAIN

Con utensili motorizzati, disponibile anche nella variante Big Bore

Emcoturn E65/E65 Big Bore TC - SIEMENS / FANUC / HEIDENHAIN

Con contropunta, disponibile anche nella variante Big Bore

Emcoturn E65/E65 Big Bore TCM - SIEMENS / FANUC / HEIDENHAIN

Con contropunta, utensili motorizzati, disponibile anche nella variante Big Bore

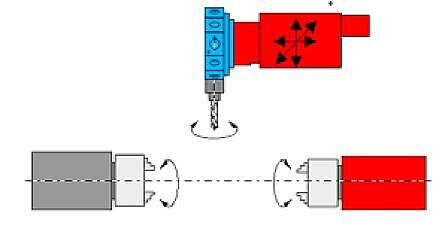

Emcoturn E65 SMY - SIEMENS / FANUC / HEIDENHAIN

Tornio con contromandrino, utensili motorizzati, asse C ed asse Y.

Opzioni/Accessori

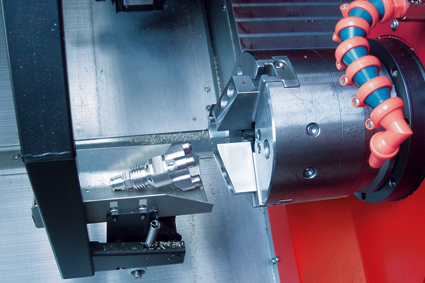

Dispositivo raccolta pezzi

Dispositivo raccolta pezzi per lo scarico dei pezzi finiti.

Porta automatica

Porta macchina automatica indicata per il carico manuale dei pezzi.

Trasportatore trucioli E65

Trasportatore con nastro a cerniera con altezza espulsione 1200 mm, adatto per trucioli di acciaio lunghi, matasse di trucioli, lavorazioni a secco e con refrigerante.

Pacchetti portautensili

Diversi pacchetti portautensili per utensili fissi e motorizzati.

Sonda misurazione utensile

La sonda misurazione utensile montata nell’area di lavoro misura gli utensili in torretta all’interno della macchina. Può essere orientata manualmente.

Impianto filtro a carta con pompe refrigerante alta pressione

In caso di necessità si può avere come opzione una pressione refrigerante di 25/40/60/80 bar. Questo consente l’impiego di utensili con refrigerante interno.


Automazione

Caricatore di barre corte EMCO SL 1200

Con il caricatore EMCO SL1200, EMCO offre la soluzione perfetta per spostamento e carico di barre fino ad una lunghezza massima di 1200 mm.

Il vantaggio: ridotto ingombro e brevi tempi di carico grazie alle corse ridotte.

Il controllo è perfettamente integrato nell’interfaccia macchina.

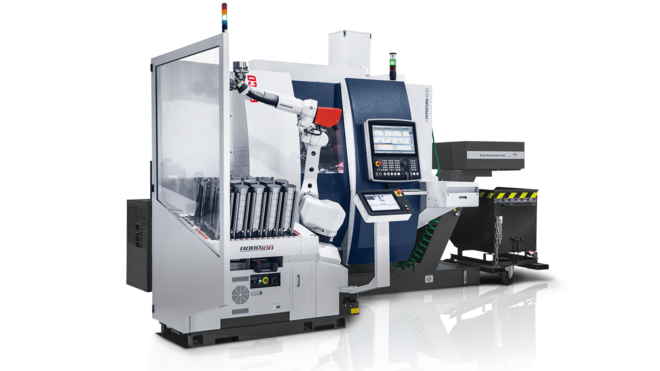

Turn / Mill Assist

Automazione standard compatta per piccole e medie serie, per torni e fresatrici.

  • Riduzione delle ore di lavoro fino al 70%.
  • Soluzione compatta e salvaspazio.
  • Funzionamento supportato graficamente.
  • Libero accesso alla porta della macchina.
  • Per piccole e medie serie.
  • Tempi di allestimento e di preparazione più brevi.
  • Non è richiesta alcuna conoscenza speciale di robotica.
  • Installazione e formazione in loco.

Controlli/Software

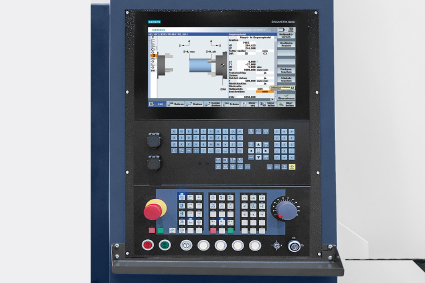

Sinumerik 828D- ShopTurn

ShopTurn Sinumerik 828D è un controllo numerico CNC basato su pannello per applicazioni esigenti su torni e fresatrici, come normalmente viene richiesto in officina. Esso riunisce CNC, PLC, funzioni operative e di controllo assi in un’unica unità compatta e robusta che si adatta a qualsiasi pulpito di pannello operativo. Sono disponibili due varianti per il montaggio orizzontale o verticale. Con le sue potenti funzioni CNC, il Sinumerik 828D definisce nuovi standard di riferimento nella classe dei CNC compatti. Grazie ad un pacchetto di programmazione CNC completo, il Sinumerik 828D è predisposto in modo ottimale per tutti i mercati di consumo a livello mondiale. Origine testo e fotografia: Siemens

Dettagli visibili Dettagli nascosti

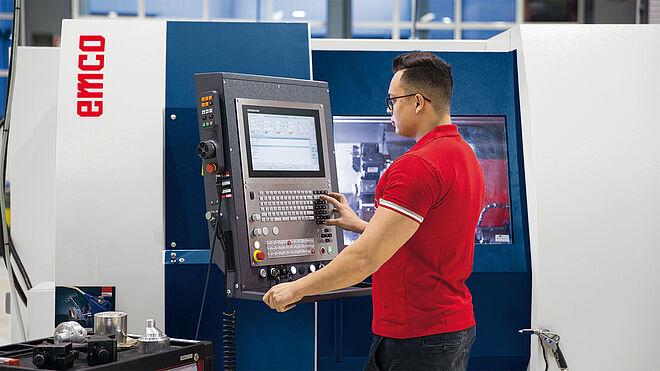

Heidenhain TNC 640

Solo fresatura

Funzionamento tramite softkey come con il controllo industriale originale

Simulazione grafica in linea

Interfaccia utente moderna

Ampia gamma di opzioni operative

Diverse versioni linguistiche

Dettagli visibili Dettagli nascosti
[Translate to it:]

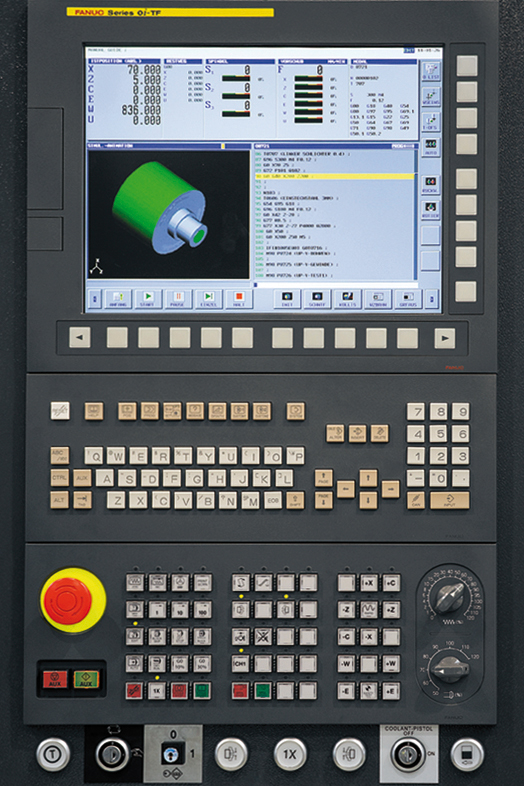

Fanuc 0i TF
Il CNC della serie 0i, modello TF, è la soluzione ideale per torni compatti di alta gamma. Un rapporto prezzo-prestazioni allettante in combinazione con dinamica, precisione e affidabilità. Caratteristiche principali di questo controllo sono la facilità d'uso e la programmabilità.

  • Ottimo rapporto qualità-prezzo
  • Lavorazione estremamente veloce e di alta precisione
  • Ottima finitura di superfici combinata con tempi ciclo più brevi
  • Indicatore di produttività/disponibilità
  • Facile programmazione con finestre di dialogo grazie a Manual Guide i e simulazione grafica 3D
  • Compatibilità con programmi intergenerazionali
  • Stessa modalità di programmazione, utilizzo e manutenzione della serie FANUC 3xi-B
  • Oltre 25 anni di disponibilità pezzi di ricambio

Dettagli visibili Dettagli nascosti
Esprit (optional)

Mantenete il controllo della vostra produzione con la sincronizzazione programmi, la simulazione dinamica e il riconoscimento collisione del Sistema ESPRIT.

ESPRIT: Avete la possibilità di lavorare contemporaneamente la parte anteriore e posteriore del pezzo con uno, due o più utensili di tornitura e fresatura. Se applicate ESPRIT per sfruttare il potenziale della vostra produzione di tornitura, i tempi ciclo verranno drasticamente ridotti e i pezzi verranno lavorati completamente con una sola presa del pezzo. ESPRIT comprende molteplici cicli di lavorazione e cicli per la gestione pezzo – dal primo avanzamento barra e presa del pezzo grezzo, alle lunette e fino alla troncatura e raccolta.

Settori di applicazione:

  • Programmazione completa per torniture convenzionali e multiassi
  • Programmazione CNC completa per una tornitura da 2 fino a 22 assi
  • Centri tornitura-fresatura multitasking e macchine con asse B
  • Tornitura, fresatura e foratura
  • Sincronizzazione completa e verifica
  • Lavorazioni multitasking
  • Programmazione flessibile asse B
  • Lavorazione simultanea del pezzo in 5 assi

Simulazioni

  • Simulaizone a secco con rappresentazione dinamica del volume
  • Grafica dinamica ombreggiata dell'intera area macchina
  • Riconoscimento collisione di utensili, attacchi utensile, grezzi e dispositivi di presa
  • Simulazione in tempo reale di mandrini, torretta, asse B e utensili
  • Confronto nominale-effettivo del pezzo

Dettagli visibili Dettagli nascosti
