Maxxturn 200

ALLESTIMENTO

Mandrino principale e contromandrino (opzionale) per operazioni di tornitura e fresatura
1-2 Torrette utensili per operazioni di tornitura, foratura e fresatura
Volteggio sul banco fino a 1000 mm
Peso del pezzo fino a max. 6 t
EMCONNECT per Sinumerik ONE - Digital Process Assistant

Dati tecnici

Area di lavoro
Corsa in X/Y/Z 550 / +/- 125 / 2050-3000-4050-6050 mm
Diametro tornibile max. 1000 mm
Volteggio sul banco 1050 mm
Distanza tra le punte 2200/4200/6200 mm
Avanzamenti rapidi in X/Y/Z 15/30/30 m/min
Mandrino principale
Velocità max. 1800 giri/min
Naso mandrino A2-15
Potenza massima azionamento 84 kW
Coppia max. 6410 Nm
Contromandrino
Velocità max. 2000 / 2500 giri/min
Naso mandrino A2-15'' / A2-11''
Potenza massima azionamento 53 kW
Coppia max. 4400 Nm
Contropunta
Contropunta automatica
Diametro cannotto 200 mm
Cono contropunta CM6
Corsa cannotto 250 mm
Torretta
Dimensione VDI 60 / BMT85
Numero utensili 12
Utensili motorizzati 12
Velocità max. 3000 giri/min
Potenza massima azionamento 19,8 kW
Coppia massima 116 Nm
Dati generali
Dimensioni (LxPxH) BL 2200-8600x3450x3360//BL 4200/6200- 11100/13400x3450x3360 mm
Peso macchina BL 2200/4200/6200: 30/40/50 t

Punti di forza

  • Costruzione molto robusta per lavorazioni pesanti

  • Contromandrino e 2 torrette per una maggiore produttività

  • Massima precisione di lavorazione

  • Asse Y stabile con ampia corsa (+/- 125 mm)

  • Utensili motorizzati incluso asse C

  • EMCONNECT - Digital Process Assistant (Sinumerik ONE)

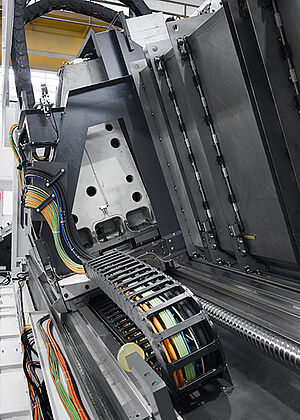

Asse Y stabile

Asse Y stabile

Costruzione macchina

Costruzione macchina

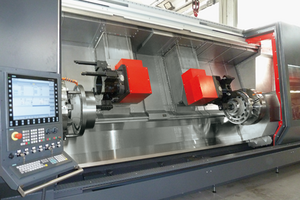

Area di lavoro

Area di lavoro

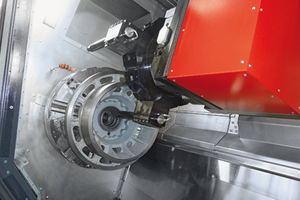

Mandrino principale

Mandrino principale

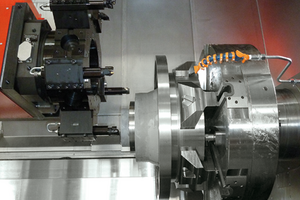

Contromandrino

Contromandrino

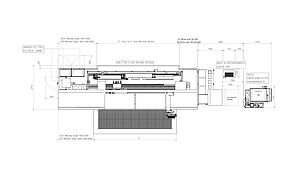

Schema di montaggio/area di lavoro

SCHEMA INGOMBRI

Schema di montaggio MAXXTURN 200

SCHEMA INGOMBRI

Area di lavoro MAXXTURN 200 X-Z

Area di lavoro MAXXTURN 200 X-Z

Area di lavoro MAXXTURN 200 X-Y

Area di lavoro MAXXTURN 200 X-Y

Esempi di lavorazione

Applicazioni

  • Meccanica pesante
  • Costruzione di impianti
  • Industria petrolifera
  • Industria mineraria
  • Centrali elettriche
  • ecc.

Albero principale

Albero principale

Scalpello di trivellazione

Scalpello di trivellazione

Versioni

Maxxturn 200 - 1 torretta - BMT85 - contropunta

Lunghezza bancale 2 / 4 / 6 m con o senza asse Y.

Maxxturn 200 - 1 torretta - BMT85 - contromandrino

Lunghezza bancale 2 / 4 / 6 m con o senza asse Y.

Maxxturn 200 - 2 torrette - BMT85 - contropunta

Lunghezza bancale 2 / 4 / 6 m con o senza asse Y.

Maxxturn 200 - 2 torrette - BMT85 - contromandrino

Lunghezza bancale 2 / 4 / 6 m con o senza asse Y.

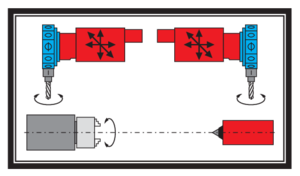

Maxxturn 200 - 2 torrette (specchiate) - BMT85 - contropunta

Lunghezza bancale 2 / 4 / 6 m con o senza asse Y.

Maxxturn 200 - 2 torrette (specchiate) - BMT85 - contromandrino

Lunghezza bancale 2 / 4 / 6 m con o senza asse Y.

Opzioni/Accessori

Lunette

Disponibile in diverse lunghezze. Per la produzione precisa di pezzi molto lunghi.

Autocentranti

Con cilindri idraulici fino a un diametro max. di 1000 mm.

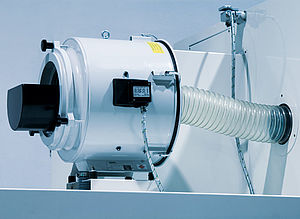

Filtro ad aria

Con una portata di 2000 m²/h.

Trasportatore trucioli

Serbatoio refrigerante di grande capacità. Facile da rimuovere e pulire.

Controlli/Software

Sinumerik ONE con Operate

Sinumerik ONE è il sistema CNC universale e flessibile. Con una vasta gamma di funzionalità, è adatto all'uso in quasi tutte le tecnologie. Il Sinumerik ONE stabilisce degli standard in termini di dinamica, precisione e integrabilità nelle reti.

Con il Sinumerik ONE si ottiene:

  • elevata performance e flessibilità
  • apertura universale
  • protezione personale e delle macchine molto efficace

Sinumerik & EMCONNECT, l'assistente di processo digitale
EMCONNECT è incluso nella macchina standard. Il passaggio tra le app emcoNNECT e il sistema di controllo è possibile con un solo clic. Tutti i dati rilevanti per la produzione possono essere visualizzati a schermo intero o in vista laterale.

Il nuovo SINUMERIK ONE è stato sviluppato appositamente per la produzione intelligente.

• Il Digital Twin è parte integrante del controllo CNC, il controllo virtuale e quello reale si fondono e si completano a vicenda
• Riduzione significativa dello sviluppo del prodotto e del time-to-market grazie alla strategia digital-first
• Capacità di rete e di comunicazione dati migliorate
• Riduzione significativa del tempo di messa in servizio reale grazie alla preparazione virtuale della messa in servizio
• Prestazioni CNC significativamente aumentate
• Tempi morti significativamente più brevi e integrazione completa nel TIA Portal attraverso il PLC SIMATIC S7-1500F integrato

Il SINUMERIK ONE può quindi essere integrato senza problemi in soluzioni e flussi di lavoro digitali.

Dettagli visibili Dettagli nascosti
EMCONNECT - Assistente di processo digitale

Per produrre di più ed essere più efficienti.

EMCONNECT è un buon sistema per chi inizia la produzione digitale: l'accesso a tutte le informazioni e i sistemi importanti è centralizzato, dalla macchina. La centralina CNC e quindi la gestione della macchina restano inalterate.
Sul pannello EMCONNECT sono raccolti, in modo molto chiaro e compatto, lo stato, i dati e la modalità operativa della macchina. La base hardware della centralina emcoNNECT è un display Multi-Touch da 22", un PC industriale + tastiera incl. tasti HMI-Hot semplice e intuitiva con interfaccia utente ottimizzata per touchscreen.

Incluso di serie nella versione macchina Siemens (Sinumerik ONE).

Dettagli visibili Dettagli nascosti
Esprit (optional)

Mantenete il controllo della vostra produzione con la sincronizzazione programmi, la simulazione dinamica e il riconoscimento collisione del Sistema ESPRIT.

ESPRIT: Avete la possibilità di lavorare contemporaneamente la parte anteriore e posteriore del pezzo con uno, due o più utensili di tornitura e fresatura. Se applicate ESPRIT per sfruttare il potenziale della vostra produzione di tornitura, i tempi ciclo verranno drasticamente ridotti e i pezzi verranno lavorati completamente con una sola presa del pezzo. ESPRIT comprende molteplici cicli di lavorazione e cicli per la gestione pezzo – dal primo avanzamento barra e presa del pezzo grezzo, alle lunette e fino alla troncatura e raccolta.

Settori di applicazione:

  • Programmazione completa per torniture convenzionali e multiassi
  • Programmazione CNC completa per una tornitura da 2 fino a 22 assi
  • Centri tornitura-fresatura multitasking e macchine con asse B
  • Tornitura, fresatura e foratura
  • Sincronizzazione completa e verifica
  • Lavorazioni multitasking
  • Programmazione flessibile asse B
  • Lavorazione simultanea del pezzo in 5 assi

Simulazioni

  • Simulaizone a secco con rappresentazione dinamica del volume
  • Grafica dinamica ombreggiata dell'intera area macchina
  • Riconoscimento collisione di utensili, attacchi utensile, grezzi e dispositivi di presa
  • Simulazione in tempo reale di mandrini, torretta, asse B e utensili
  • Confronto nominale-effettivo del pezzo

Dettagli visibili Dettagli nascosti
EMCO CPS Pilot (optional)

L'EMCO CPS PILOT è un EMCO macchina virtuale sul PC. L'utente lavora da una postazione di programmazione esterna con l'immagine della macchina in modalità di simulazione.

CPS: In questo modo, è possibile scrivere, testare e ottimizzare o programmi CNC in anticipo. Tutto questo, con lo scopo di minimizzare i tempi di allestimento della macchina, per renderla produttiva.

  • Comportamento tra macchina e PC identico al 100 %
  • Controllo collisioni per sistemi di bloccaggio, pezzi, utensili, portautensili e componenti macchina
  • Le collisioni possono essere previste e anticipate in modo affidabile al 100 % (e non solo durante il funzionamento della macchina).
  • Massimizzazione delle ore di produzione sulla macchina
  • Bilanciamento ottimale di entrambi i sistemi utensili
  • Retrosimulaizone e ottimizzazione dei programmi CNC esistenti
  • Diminuzione della percentuale di scarto
  • Ideale per la formazione interna degli operatori e la lavorazione (nessun fermo macchina!)
  • Costi di formazione estremamente bassi, in quanto l'interfaccia utente è identica a quella della macchina

Dettagli visibili Dettagli nascosti
