Concept Turn 60

ALLESTIMENTO

Il tornio da banco CNC più compatto
Design a bancale inclinato secondo gli standard industriali
Rotazione del mandrino in senso orario/antiorario
Guide profilate (guide lineari)
Componenti industriali di alta qualità
Conforme agli standard di sicurezza della normativa sui torni
Unità principale a regolazione continua

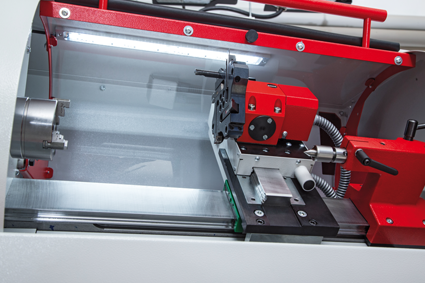

Torretta motorizzata con 8 posizioni utensile
Riferimento automatico
Motori assi ad alta risoluzione
Made in the Heart of Europe

Dati tecnici

Area di lavoro
Corsa in X/Y/Z 60/-/280 mm
Diametro da barra 15 mm
Diametro tornibile max. 60 mm
Lunghezza massima del pezzo con contropunta 60 mm
Lunghezza massima del pezzo 215 mm
Volteggio sul banco 130 mm
Sezione gambo utensile 12 x 12 mm
Diametro bareni ø 10
Avanzamenti rapidi in X/Y/Z 3/-/3 m/min
Spinta di lavoro X/Y/Z 0 - 2 m/min
Accelerazione in X/Y/Z 1000 N
Mandrino principale
Velocità max. 300-4200 giri/min
Naso mandrino EMCO
Potenza massima azionamento 1,1 kW
Coppia max. 10 Nm
Contropunta
Corsa cannotto 35 mm
Torretta
Numero utensili 8
Dati generali
Dimensioni (LxPxH) 895 x 745 x 550
Peso macchina 150 kg

Punti di forza

  • Rotazione del mandrino in senso orario/antiorario

  • Riferimenti in automatico

  • Velocità di taglio costante

  • Design a bancale inclinato secondo gli standard industriali

  • Posizionamento del mandrino di lavorazione senza gioco, in cuscinetti a rulli conici precisi e lubrificati

  • Monitoraggio della posizione del processore con controllo micro

  • Rapporto ottimale delle guide per massima stabilità e precisione

  • Copertura totale dell'area di lavoro

CT 60 Futtermontage

Werkstückmontage

Esempi di lavorazione

Applicazioni

  • Spianatura
  • Tornitura esterna
  • Tornitura di profilo
  • Gola/Taglio
  • Tornitura di filettatura
  • Foratura

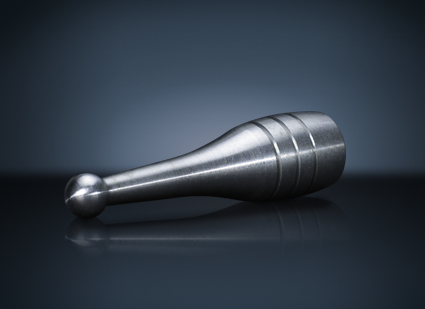

Bullone a testa tonda

Bullone a testa tonda

Opzioni/Accessori

Ampia gamma di strumenti di lavorazione

Es. sgrossatura acciaio, copia di supporto in acciaio, punta da trapano, filettatura interna acciaio, diverse punte e inserti per i singoli materiali di lavorazione

Volantino elettronico remotabile

Per il movimento manuale degli assi.

Automazione

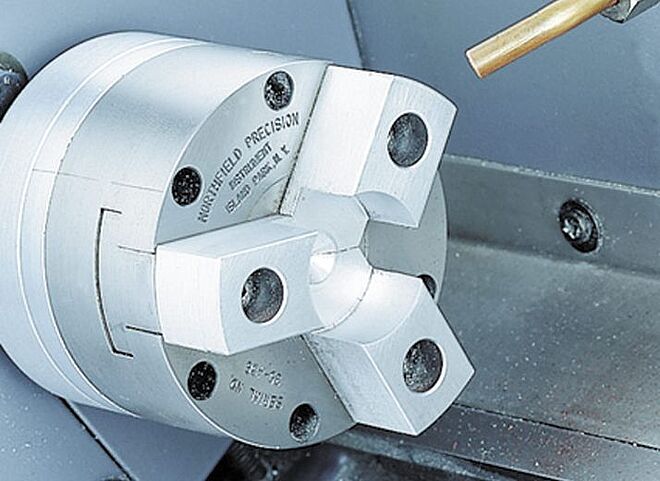

Centralina pneumatica e autocentrante pneumatico

La centralina pneumatica è utilizzata per movimentare la porta automatica e il cilindro di trazione collegato all’autocentrante a 3 griffe e all’unità di espulsione.

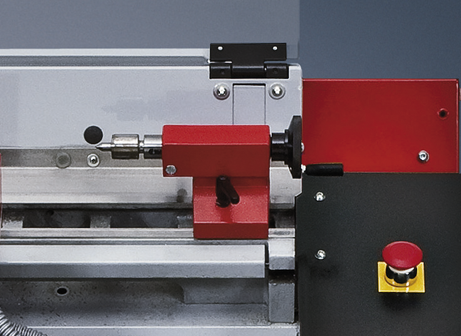

Contropunta elettromeccanica

La contropunta elettromeccanica ha una corsa del cannotto da 15 mm con regolazione di posizione finale.

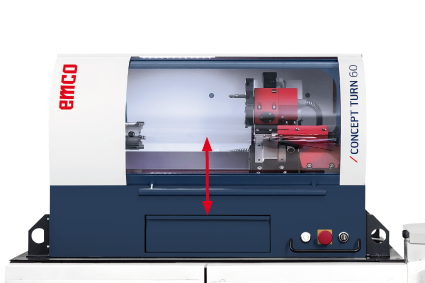

Porta automatic

Grazie alla centralina pneumatica, la porta si apre e si chiude automaticamente oppure premendo un pulsante. Il controllo della posizione della porta avviene tramite finecorsa.

Integrazione dei sistemi FMS o CIM tramite DNC

L’interfaccia robotica è l’opzione che permette al tornio di poter essere collegato non solo all’attrezzatura periferica (quale la porta automatica, la morsa, ecc. ) ma anche ad altre macchine o dispositivi (ad esempio, robot di carico e scarico). L'interfaccia DNC consente di trasferire o avviare programmi dal computer principale.

Controlli/Software

[Translate to it:]
EMCO WinNC

L’unicità è data dal concetto di controllo intercambiabile, col quale possono essere dotate tutte le macchine della linea Concept. Grazie a questa peculiarità, l'utilizzatore può essere addestrato su tutti i CNC industriali più comuni. In una sola macchina, possono essere installati fino a otto diversi controlli numerici. Risultato: i tecnici CNC sono flessibili nel lavorare su differenti piattaforme.

Dettagli visibili Dettagli nascosti
[Translate to it:]
EMCO Win3D-View

Win3D-View va oltre gli standard del settore. Utensili, pezzi grezzi, dispositivi di bloccaggio e processi di produzione sono estremamente realistici. Il sistema controlla i percorsi programmati dell'utensile per prevenire eventuali collisioni , assicurando in questo modo la sicurezza del programma.iew: visualizzare, supportare e prevenire costose collisioni.

Dettagli visibili Dettagli nascosti
[Translate to it:]
EMCO CAMConcept

CAMConcept è un software innovativo per la formazione completa CAD/CAM e CNC, dalla progettazione alla produzione. CAMConcept combina le funzionalità di un sistema CAD/CAM professionale coi vantaggi di un programma di formazione speciale. Sono disponibili tutte le funzioni base di un programma CAD. La visualizzazione grafica dei cicli CNC consente la programmazione rapida, mentre simulazione e controllo di collisione garantiscono la sicurezza del programma.

Dettagli visibili Dettagli nascosti
