Hyperturn 65 DT, Siem. Bj. 2019
HYPERTURN 65-1300 (SM2Y2)
DUOTURN mit 2 Revolvern inkl.
Fräsantrieb und 2 Y-Achsen
Hochproduktives CNC-Dreh/Fräszentrum
für die Komplettbearbeitung von Dreh-
Frästeilen mit 1300 mm Spindelabstand;
Integrierte Spindelmotore (ISM) an der
Haupt- und Gegenspindel (flüssigkeits-
gekühlt), vorgespannten Rollenführungen.
Antriebsleistung:
Hauptspindel - 29 kW
Gegenspindel - 29 kW
Drehzahlbereich:
Hauptspindel 0 - 5000min-1
Gegenspindel 0 - 5000min-1
Spindelanschluss (DIN 55026):
Hauptspindel: KK 6
(max. Stangendurchlass ø 65mm)
Gegenspindel: KK6

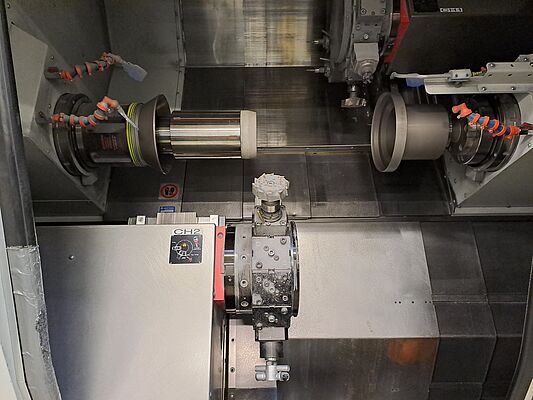

Y-Achse in beiden Revolverschlitten:
• Verfahrbereich: +/- 50 mm
Hecq Njw T Apgs Rk Ehjt
Beinhaltet:
• Hohlspannzylinder inkl. Zugrohr
• Teileauswerfer und Spülung durch die
Gegenspindel

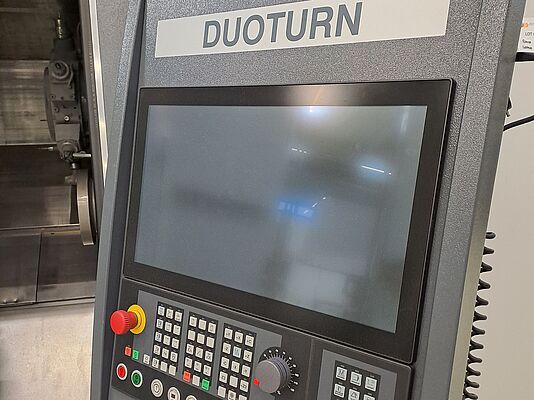

• Steuerung Sinumerik 840D-sl/OPERATE
o emcoNNECT/APP basierte Bedienoberfläche
o 22" Multi-Touch Display
o IPC mit 240 GB
o SHOPTURN Dialogprogrammierung
o USB-Schnittstelle
o Netzlaufwerk / Ethernet
o 3D Simulation
o uvm.
• 2x 12-fach Werkzeugrevolver VDI 30
radial mit Richtungslogik für bis zu
2x 12 angetriebene Werkzeugstationen!
Schwenkgeschwindigkeit mit Vorschub-
schalter einstellbar.
o Leistungsdaten:
o Max. 6,7kW bei 2650 U/min
o Drehmoment konstant 25 Nm
o Drehzahlbereich 0-5000 U/min
o C-Achse für Haupt- u. Gegenspindel
o TRANSMIT Software für die einfache
C-Achsen Programmierung
• Späneförderer mit einer Auswurfhöhe
von 1200mm programmierbar
( Type „Scharnierband" )
• Kühlmitteleinrichtung integriert im
Späneförderer
2x Prozesspumpen 14 bar (Revolver)
1x Spülpumpe 4,8 bar (Hauptsp./
Arbeitsraum)
1x Spülpumpe 3,7 bar (Gegenspindel)
• Schaltschrank-Klimagerät
• Hydraulikaggregat
• Maschinenleuchte
• 230 V – Steckdose an der Bedienpult
• 5 Stk. Nivellierelemente
• Dokumentation
inkl.:
Bürener Maschinenfarbrik: chip conveyor
div. Zubehör
Bj. 2019
