Concept Mill 55, Bj. 2018, F1F181004

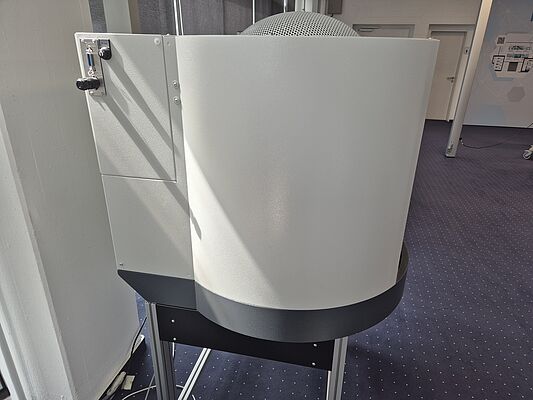

EMCO Concept MILL 55
Bj. 2018
Mit Werkzeugwechsler
PC-gesteuerte 3-Achsen Universal-Fräsmaschine für die CNC - Basisausbildung mit unterschiedlichen Industriesteuerungen. Maschine komplett mit Vollverkleidung, Sicherheitseinrichtungen entsprechend
CE, stufenlos regelbarer Hauptantrieb, automatischen Referenzpunktanfahren, Maschinenleuchte, elektrischer und mechanischer Vorbereitung für Automatisierung, PC Schnittstellenkarte, Verbindungskabel PC- Maschine, Datenträger mit Maschinendaten, Werkzeugsatz für die Bedienung, Bedienungsanleitung mit Ersatzteilliste.
Die wechselbare Steuerung
Einzigartig ist das Konzept der wechselbaren Steuerung, mit dem alle Concept-Maschinen ausgestattet werden können. Der Anwender wird dabei auf einer einzigen Maschine auf allen marktüblichen CNC-Industriesteuerungen geschult. Derzeit können bis zu acht verschiedene Steuerungen erlernt werden. Das Ergebnis: Die CNC-Techniker sind flexibel einsetzbar. Und das ist ein entscheidendes Plus: für die Fachkräfte wie für das Unternehmen.
Arbeitsbereich
• Verfahrweg längs X-Achse: 190 mm
• Verfahrweg quer Y-Achse: 140 mm
• Verfahrweg vertikal Z-Achse: 260 mm
• Min. Abstand Spindelnase - Tisch: 77 mm
• Max. Abstand Spindelnase - Tisch: 337 mm
Frästisch
• Tischabmessung (L x B): 420 x 125 mm
• T-Nuten: Anzahl, Breite, Abstand: 2 x 11 x 90 mm
• Max. Tischbelastung: 10 kg
Frässpindelantrieb
• Drehzahlbereich: 150 - 3500 U/min
• Leistung Drehstrom-Asynchronmotor: 0,75 kW
• Drehmoment Spindel: 3,7 Nm
Achsen
• Arbeitsvorschub: 0 - 2 m/min
• Maximale Vorschubkraft X/Y: 800 N
• Maximale Vorschubkraft Z :1000 N
• Mittlere Positionsstreubreite nach VDI 3441 in X/Y: 0,008 mm
• Mittlere Positionsstreubreite nach VDI 3441 in Z: 0,008 mm
Werkzeugsystem
• Anzahl der Werkzeugstationen: 8
• Werkzeugauswahl Richtungslogik
• Max. Werkzeugdurchmesser: 40 mm
• Max. Werkzeuggewicht: 1 kg
Lieferumfang
Emco Concept Mill 55 mit Werkzeugwechsler
Kabel
Easy2Operate
WinNC Sinumerik Operate
Untersatz
Niv. Elemente
I/O Erweiterung
Pneumatikerweiterung
Türautomatik

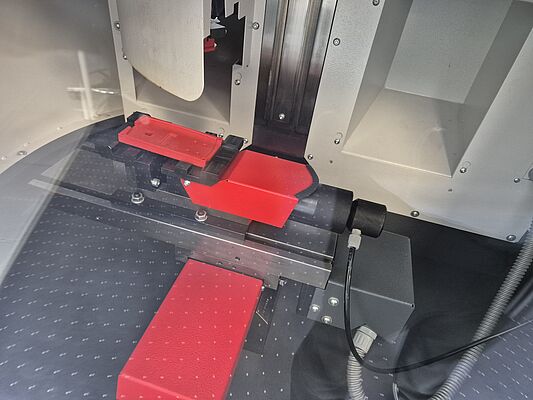

Pneumatischer Schraubstock
Robotic Interface
DNC Interface
W-Halter Paket
