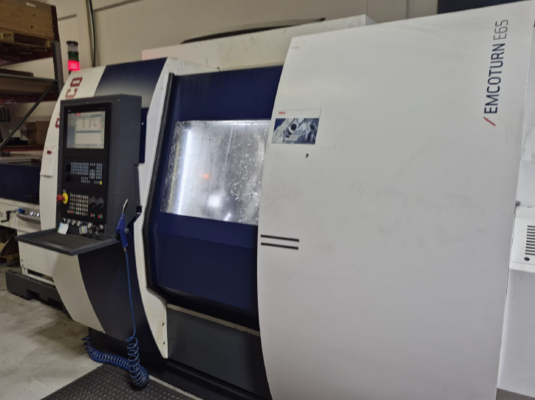

EMCOTURN E 65 SMY, Siem., Bj. 2022
EMCOTURN E65 SMY - SIEMENS
3-ACHSEN CNC-DREHMASCHINE MIT GEGEN-
SPINDEL UND ANGETRIEBENEN WERKZEUGEN
INKLUSIVE Y-ACHSE UND
C-ACHSEN
Hoch effiziente Universaldrehmaschine
für die Komplettbearbeitung mit
stabilen und präzisen Linearführungen.
Modernste Steuerungstechnik
SINUMERIK 828D mit ShopTurn Dialog-
programmierung.
Hauptspindel:
• Anschluss A2-6" (DIN 55026)
• Max. Stangendurchlass ø65 mm
• Max. Antriebsleistung: 22 kW
• Max. Drehmoment: 305 Nm
• Drehzahlbereich: 0-5000 U/min
Gegenspindel:
• Anschluss A2-6" (DIN 55026)
• Antriebsleistung: 16,5 kW
• Max. Drehmoment: 125 Nm
• Drehzahlbereich: 0-5000 U/min
Werkzeugrevolver:
• 12-fach Werkzeugrevolver VDI 30
radial mit Richtungslogik für bis zu
12 angetriebene Werkzeughalter!
- Max. Antriebsleistung: 6,7 kW
- Max. Drehmoment: 25 Nm
- Max. Drehzahl: 5000 U/min
Y- Achse:
• Verfahrbereich: +/-40mm
Beinhaltet:
• Hohlspannzylinder inkl. Zugrohr
• C-Achse für Haupt- /Gegenspindel
• Mechanische Spindelbremsen
• Steuerung Sinumerik 828D mit
HMI-Operate
- SHOPTURN Dialogprogrammierung
- USB-Schnittstelle
- Netzlaufwerk / Ethernet
- 15" Muli-Touch Farbmonitor
- 3D Simulation, uvm.
• Kühlmitteleinrichtung inkl.
Kühlmittelpumpe (3,5bar)
• Futterspülung (zusätzliche Pumpe
(3,5bar))
• Teileauswerfer und Spülung durch
die Gegenspindel
• Luftpistole mit Spiralschlauch
• LED Maschinenraumleuchte
• Hydraulik-Aggregat
• Interface für Späneförderer
• Schwingungsabsorbierende Nivellier-
schuhe
• Anschraubwinkel u. Hochleistungsanker
• Dokumentation / CE-Zertifikat

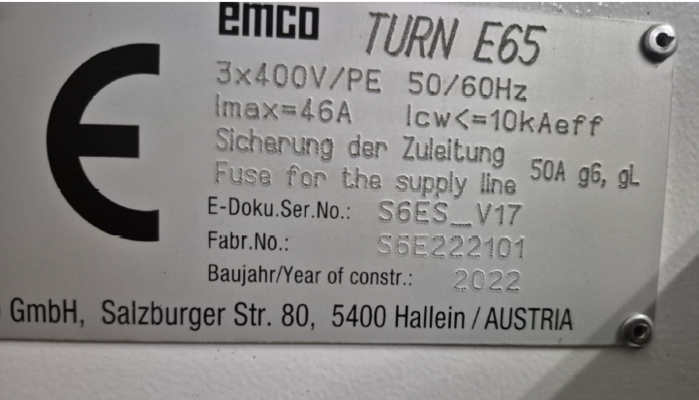

Masch.Nr. S6E222101
Bj.: 2022

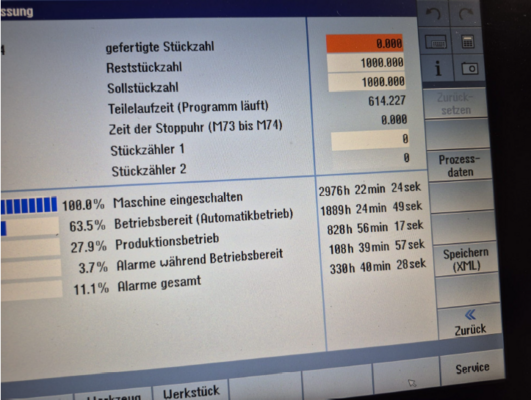

Sinumerik 828D mit Dialogprogrammierung
Werkzeugrevolver
12 Fach Werkzeugrevolver VDI30
Hohlspannungszylinder C-Achse
für Haupt und Gegenspindel
Kühlmitteleinrichtung mit Kühlmittelpumpe, Teileauswerfer
Hydraulikaggregat

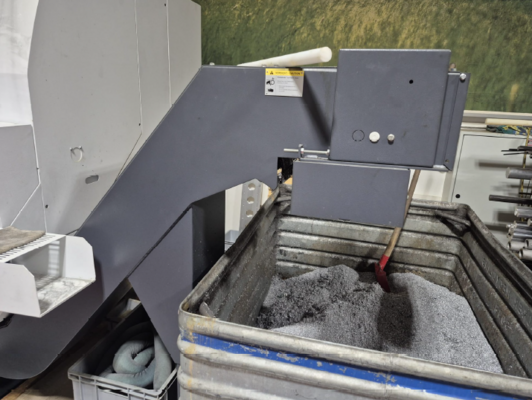

Späneförderer Jomatec 1200 mm
Werkzeugbruch und Verschleißüberwachung
Teile- Auffangvorrichtung

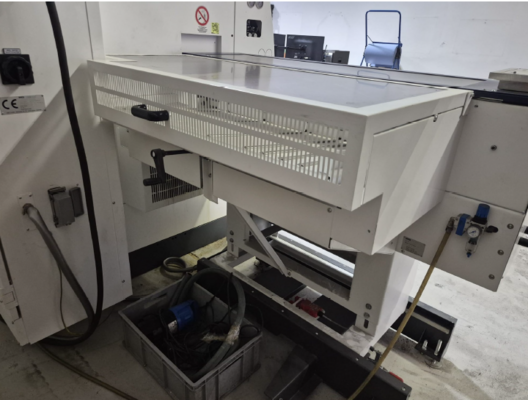

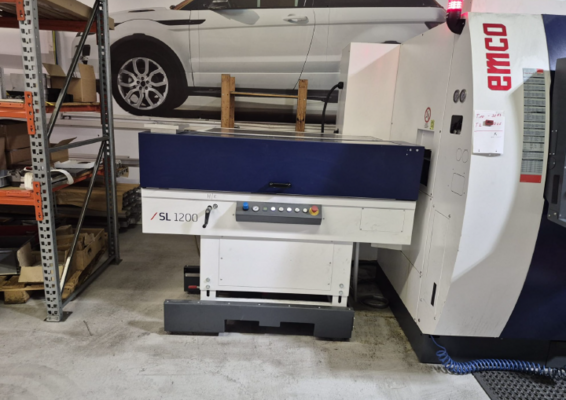

Kurzstangenlader interface SL1200
Werkzeugvermessung
14 bar Hochdruck- Kühlmitteleinrichtung
3 Backen- Futter BB-D 210/3 KK6
maximale Fertigungslänge 175 mm
maximaler Fertigteildurchmesser 65 mm
maximales Fertigteilgewicht 4,5 kg
Innenwerkzeughalter
Fräshalter gerade 90 mm
Winkel- Bohr und Fräshalter
Türautomatik E 65
