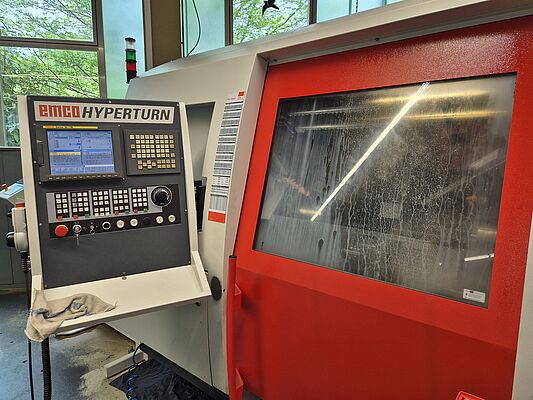

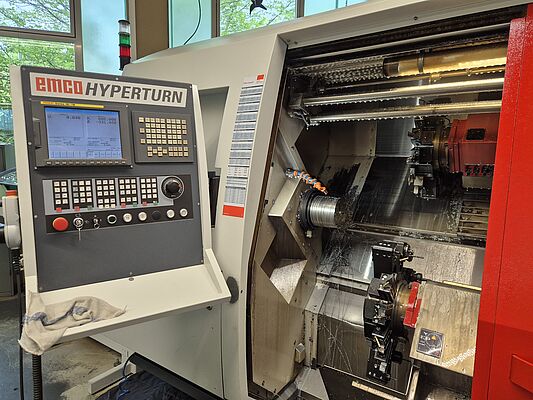

HT 665 MCplusY, Fanuc, Bj. 2013
HT 665 MC plus TCMY - FANUC
Multi-Achsen CNC-Drehmaschine für die
Komplettbearbeitung von Dreh-Frästeilen;

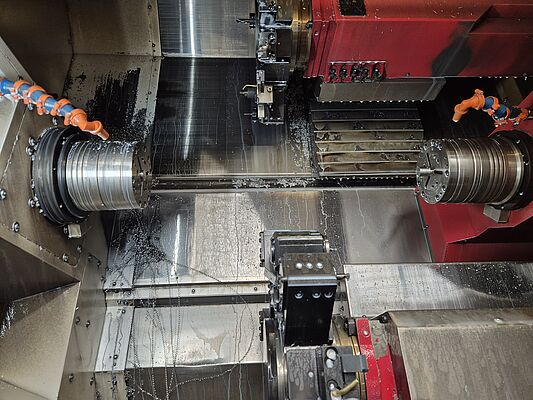

Integrierte Spindelmotore (ISM) an der
Haupt- und Gegenspindel mit
Thermokompensationssystem
(flüssigkeitsgekühlt)
Antriebsleistung:
Hauptspindel - 29 kW
Gegenspindel - 22 kW Drehzahlbereich:
Hauptspindel 0 - 5000min-1
Gegenspindel 0 - 7000min-1
Spindelanschluss (DIN 55026):
Hauptspindel: KK 6
(max. Stangendurchlass ø 65mm)
Gegenspindel: KK6
Y-Achse: Verfahrbereich +/- 50mm
Die Y-Achse ist so konstruiert, dass
sich die ergebenden Schnittkräfte auf
zwei Achsen verteilen. Das ergibt eine
extrem hohe Steifigkeit für sämtliche
Zerspannungsvorgänge. Vorgespannte
Rollenführungen in sämtlichen
Linearachsen; digitales Antriebssystem,
integrierter Spindeldrehgeber;
Modernste Steuerungstechnik

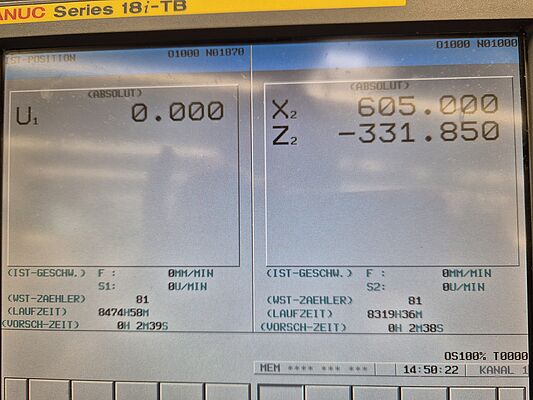

FANUC 18i TB mit
Manual Guide i Dialogprogrammierung.
Beinhaltet:
·Hohlspannzylinder inkl. Zugrohr
·Teileauswerfer und Spülung durch die
Gegenspindel

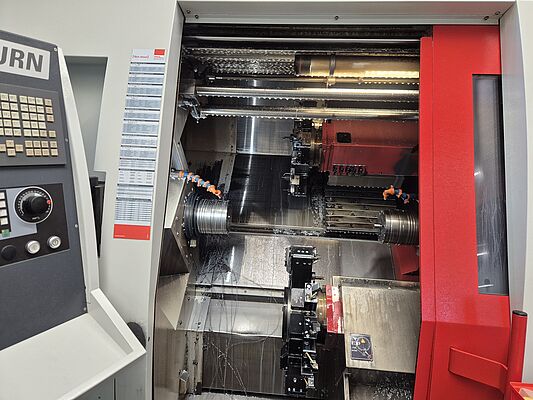

·2x 12-fach Werkzeugrevolver VDI 30
radial mit Richtungslogik für bis zu
2x 12 angetriebene Werkzeugstationen !
Schwenkgeschwindigkeit mit
Vorschubschalter einstellbar.
o Leistungsdaten:
o Max. 6,7kW bei 2650 U/min
o Drehmoment konstant 25 Nm
o Drehzahlbereich 0-5000 U/min
o C-Achse für Haupt- u. Gegenspindel
·Teileabgreifvorrichtung für die
Fgscq N Rk Eszczgvjhjc
Fertigteile
·Späneförderer mit einer Auswurfhöhe von
1200mm programmierbar
( Type ?Scharnierband? )
·Kühlmitteleinrichtung integriert im
Späneförderer
2 Stk. Hochdruckpumpen mit 14 bar
2 Stk. Spülpumpen mit 3,7 bar
·Elektrostatischer Ölnebelabscheider
·Hydraulikaggregat
·Maschinenleuchte
·Dokumentation
Bj. 2013
Inkl.:

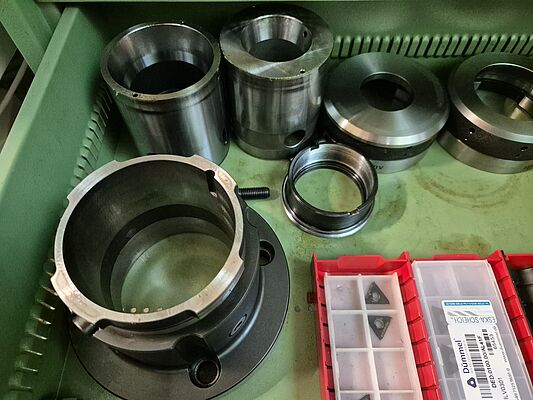

zwei Hainbuch-Futtern,
Spannzangenfutter für Spannzangen 185E plus Reduzierung ist ebenfalls dabei.
