HT 665MC+B-PM, Bj. 08,Masch.Nr. R7AW0401

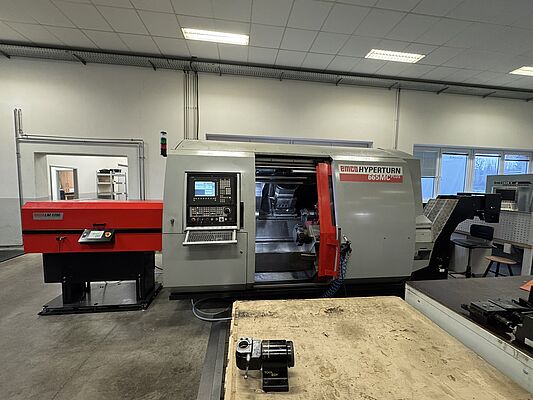

HYPERTURN 665 MCplus - B-PowerMill
Multi-Achsen CNC-Drehzentrum mit
automatischem Werkzeugwechsel,
Y-Achse und B-Achse, für die
Komplettbearbeitung von Dreh-Fräs-
teilen, integrierte Spindelmotore
(ISM) an der Haupt- und Gegenspindel
mit Thermokompensationssystem
(flüssigkeitsgekühlt),
Antriebsleistung:
Hauptspindel - 29 kW
Gegenspindel - 22 kW
Drehzahlbereich:
Hauptspindel 0-5000 min-1
Gegenspindel 0-7000 min-1
Spindelanschluß (DIN 55026):
Hauptspindel KK 6 (Durchlaß 65 mm)
Gegenspindel KK 6
Y-Achse: Verfahrbereich +/- 50 mm

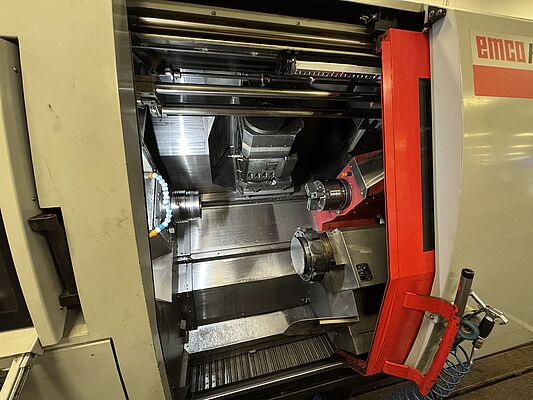

Die Y-Achse ist so konstruiert, dass
sich die ergebenden Schnittkräfte
auf zwei Achsen verteilen. Das ergibt
eine extrem hohe Steifigkeit für
sämtliche Zerspanungsvorgänge.

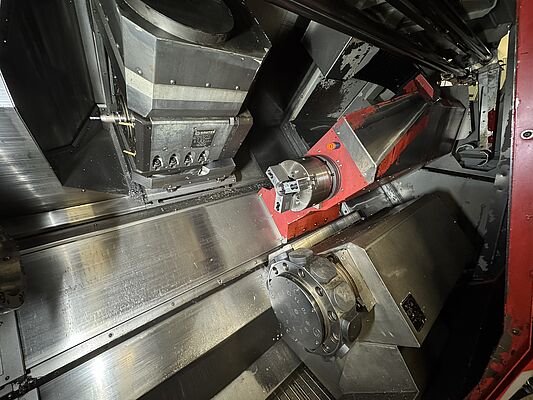

B-PowerMill: Für die Bearbeitung von
schrägen Flächen und Bohrungen ist
am oberen Schlittensystem eine Motor-
frässpindel mit 24-fach Werkzeug-
magazin integriert. Der Schwenkbereich
von 210° kann stufenlos abgefahren
und interpoliert werden. Vorgespannte
Rollenführungen in sämtlichen Linear-
achsen, digitales Antriebssystem,
integrierter Spindeldrehgeber,
modernste Steuerungstechnik
SINUMERIK 840D, beinhaltet:
* Hohlspannzylinder inkl.Zugrohr
* Teileauswerfer und Spülung durch
die Gegenspindel
* 12-fach Werkzeugrevolver VDI 30
radial mit Richtungslogik für bis
zu 12 angetriebenen Werkzeug-
stationen!
Schwenkgeschwindigkeit mit Vorschub-
schalter einstellbar.
Leistungsdaten:
Max. 6,7 kW bei 2650 U/min
Drehmoment konstant 25 Nm
Nscexz Ab Req N Rk Eiswp
Drehzahlbereich 0-5000 U/min
- C-Achse für Haupt- und Gegenspindel
- TRANSMIT Software für die einfache
C-Achsen Programmierung
* Teileabgreifvorrichtung für die
Fertigteile
* Sinumerik 840D
* Späneförderer mit einer Auswurf-
höhe von 1200 mm programmierbar
(Type "Scharnierband")
* Kühlmitteleinrichtung integriert
im Späneförderer
1 Stk.Hochdruckpumpe mit 14 bar
1 Stk.Hochdruckpumpe mit 14 bar inkl
20 µm Feinfilter
2 Stk.Spülpumpen mit 3,7 bar
* Schaltschrank-Klimagerät
* ELektrostatischer Ölnebelabscheider
* Hydraulikaggregat
* Maschinenleuchte
* Interface für Fußschalter
* Dokumentation
inkl.
- Handrad
- PC Tastatur
- Netzwerkvorbereitung
- Werkzeugüberwachung
- Drehfenster
- Reinigungspistole
- Signallampe
Baujahr: 2008
Maschinen Nr.: R7AW0401
