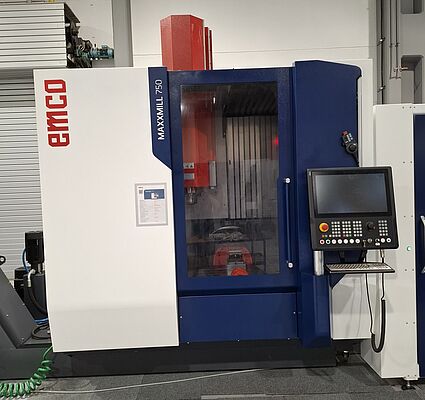

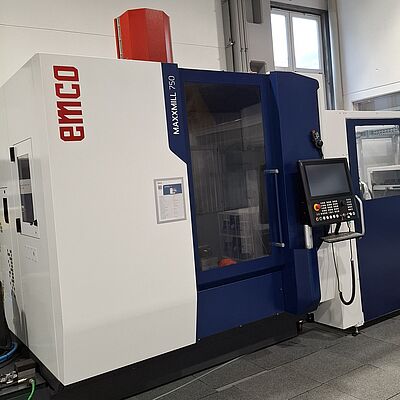

EMCO MAXXMILL 750, Bj. 2019
8AR08S615I4F19A
MAXXMILL 750 5-SEITEN UNIVERSAL-
BEARBEITUNGSZENTRUM
SIEMENS 840D SL, 15.000 U/min
5-Seiten Universal-
Bearbeitungszentrum mit
integriertem Werkzeugmagazin 30 Pos.
Steuerung Sinumerik 840D-sl / OPERATE
o SHOPMILL Dialogprogrammierung
o USB Schnittstelle
o Netzlaufwerk / Ethernet
o TFT Farb-Monitor 22" Touch
o 3D Simulation
o EMCONNECT
Spindel: Motorspindel, wassergekühlt
Spindelleistung: max. 20 kW
Drehzahl: 50 - 15000 U/min
Drehmoment: max. 100 Nm
Werkzeugaufnahme: ISO 40 DIN 69871
Anzugsbolzen: ISO7388/2 Type B
(nicht in der Grundmaschine enthalten)
Hübe: X=750+50mm, Y=610mm, Z=500mm
Abstand Spindelnase–Tisch:150–650 mm
Eilgang X-Y-Z: 30 m/min
B-,C: 25 U/min
Tisch:
angetrieben durch Schneckengetriebe
Gusstisch geschliffen mit T – Nuten
Anzahl – Breite – Abstand:
5 – 14 – 100
Aufspannfläche: 750 x 600 mm
Tischbelastung maximal: 300 kg
Werkzeugwechsler:
Trommelmagazin mit Aufnahmen von 30
Werkzeugen.
Werkzeugwechselzeit (Span/Span): 4,9s
(VDI2852)
Standard Ausstattung:
o Advanced Surface (Siemens Option)
o LED Arbeitsraumbeleuchtung
o Spindelausblasvorrichtung zur
Reinigung der Aufnahme während
Werkzeugwechsel
o Zentralschmierung
o Kühlmittelpumpe 2 bar
o Kühlmittelwanne 250 Liter
o Nivellierelemente (5 Stück)
o Werkzeugmagazintür für Wartung
o Direktes Messsystem B-Achse
Bj. 2019
Masch. Nr. M-007.038.19
inkl.:
8AO-PRESET750SIE LASER VORRICHTUNG MARPOSS
8AO-VOLREMSIE630 ELEKTRONISCHES HANDRAD
8AO-ADDREFMM750EI LUFT - FLÜSSIGKÜHLUNG
8AO-TRASPMM750 SCHARNIERBAND SPÄNEFÖRDERER MM750
8AO-IMPLAVXX50 SPÜLPISTOLE
8AO-COMM750XX01 STANDARD VERPACKUNG
8AO-MAGUT750XX05 WERKZEUGMAGAZIN FÜR 40 WERKZEUGE MM750
8AO-CICMI750SIE AUTOMATISCHE WERKSTÜCKVERMESSUNG FUNK
8AO-SUPTAVOLAMM750 VORDERSUPPORT TISCH
8AO-APPLGRMM751 DREHDURCHFÜHRUNG DURCH SCHWENKTISCH
8AO-PLU08S00119A AUTOMATISCHE LADETÜR RECHTS MM750
8AO-ILU08X00119A MASCHINENRAUM SPÜLUNG
8AO-ROTTSIE750 GLASMAßSTAB 3 ACHSEN X-Y-Z SIEMENS
8AO-TRASFUM750MM 40 fach- Magazin ISO40 nach DIN69872
8AO-COPSUPXX750 OBERE MASCHINENABDECKUNG MAXXMILL 750
8AO-INTROB012 STANDARD HANDLING INTERFACE PROFINET
8AO-CIN250LMSIE KINEMATIC MEASURING CYCLE
8AO-APPLEN750SIE DIREKTES WEGMESSYSTEM B und C
8AO-MM7503D 3D-Datenmodell MaXXmill 750
