Emco Vertical Turn VT 400
Emco Vertical Turn VT 400

Emco Vertical Turn VT 400

AUSSTATTUNG

Ausgelegt für die Komplettbearbeitung großer, schwerer Teile
Für Futterteile bis 400 mm
Kompaktes Führungsbahnkonzept
Angetriebene Werkzeuge und Multifunktionsplatte optional
Neueste Siemens-Steuerung
Made in the Heart of Europe

Technische Daten

Arbeitsbereich

Verfahrweg in X/Y/Z 960 / +/- 90 / 400 mm
Max. Drehdurchmesser 400 mm
Umlaufdurchmesser über Bett 450 mm
Eilganggeschwindigkeit X/Y/Z 45/15/30 m/min
Max. Vorschubkraft in X/Y/Z 10.000/10.000/8.500

Hauptspindel

Max. Drehzahl 4000 U/min
Spindelanschluss KK11
Max. Antriebsleistung 36 kW
Max. Drehmoment 600 Nm

Werkzeugrevolver

VDI Größe 40
Anzahl der Werkzeugpositionen 12
Angetriebene Werkzeuge 12
Max. Drehzahl 4000 U/min
Max. Antriebsleistung 8,5 kW
Max. Drehmoment 40 Nm

Abmessungen

Dimensionen (LxBxH) 3482 x 2511 x 2939 mm
Maschinengewicht 8500 kg

Highlights

  • Robustes, thermisch stabiles Maschinenkonzept

  • Modernste Antriebstechnik mit leistungsstarker Synchronspindel

  • Linearführungen BG 55/45 für höchste Stabilität

  • Digitale Antriebstechnik und hohe Eilgänge - zur Reduktion von Haupt- und Nebenzeiten

  • Umrüstfreundlicher und gut zugänglicher Arbeitsraum

  • Y-Achse mit +/- 90 mm

  • Vielfältige Automatisierungsmöglichkeiten

  • Attraktives Preis-Leistungsverhältnis

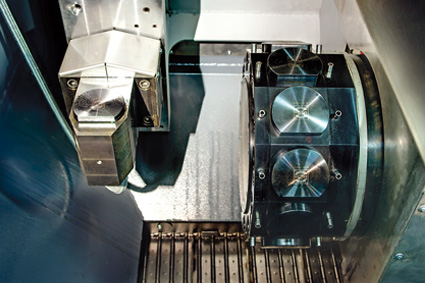

Robustes, thermisch stabiles Maschinenkonzept

Bild ansehen

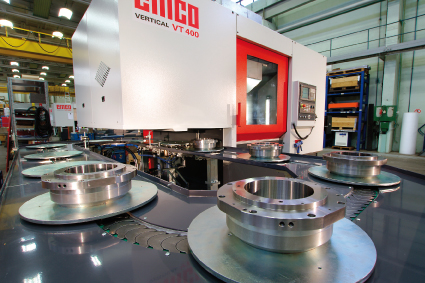

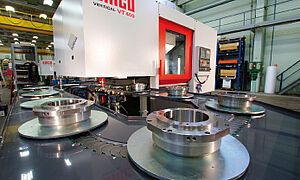

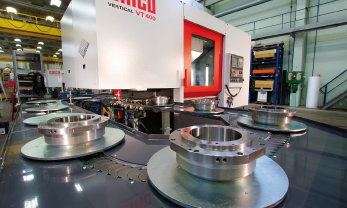

Vielfältige Automatisierungsmöglichkeiten

Bild ansehen

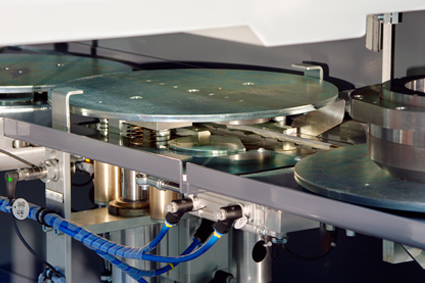

Höchst effiziente Handlingzeiten

Bild ansehen

Aufstellplan/Arbeitsraum

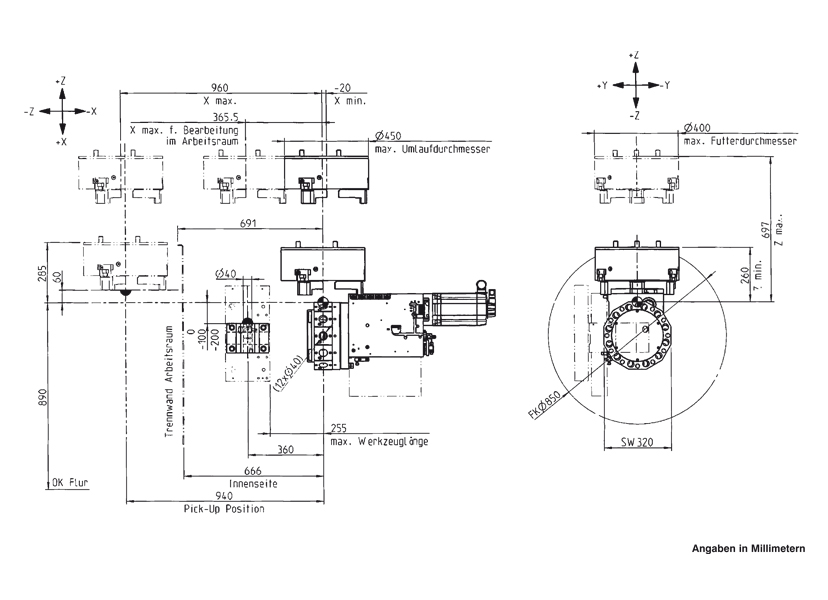

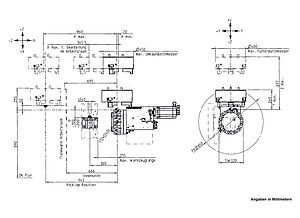

Arbeitsraum VT 400

Arbeitsraum VT 400
Bild ansehen

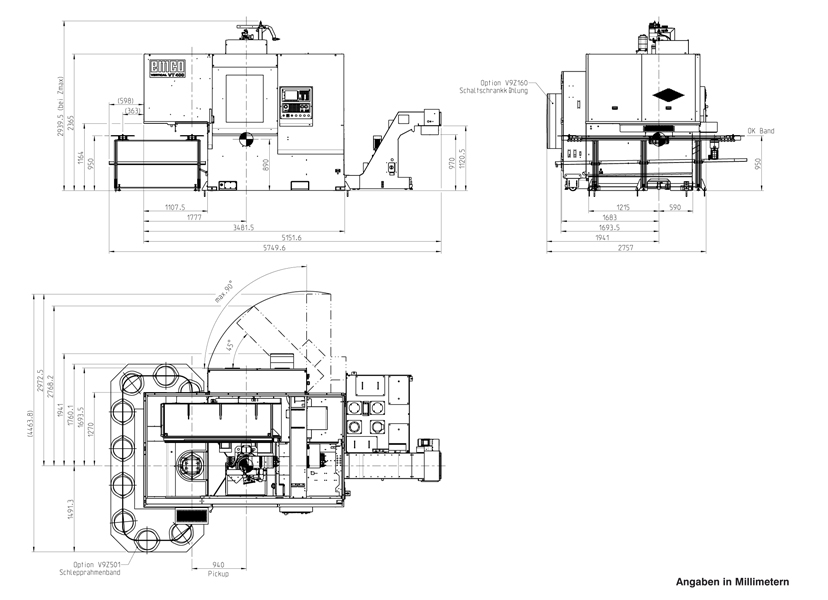

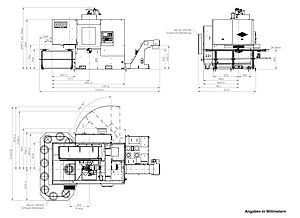

Aufstellplan VT 400

Aufstellplan VT 400
Bild ansehen

Werkstücke

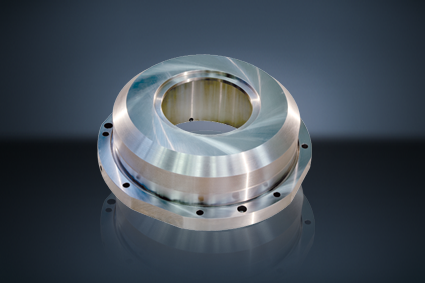

Lagerflansch

Lagerflansch (Stahl)
Bild ansehen

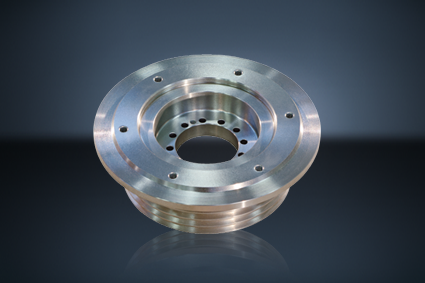

Riemenscheibe

Riemenscheibe (Stahl)
Bild ansehen

Versionen

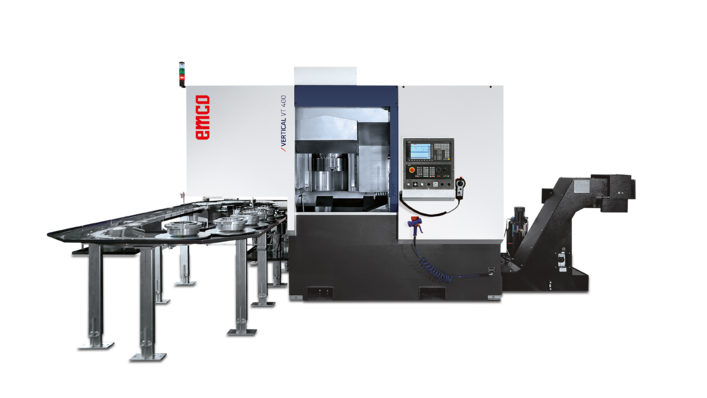

VT 400

Bild ansehen

EMCO Vertical VT 400M (ISM)

Maschine mit angetriebenen Werkzeugen und Hohlspindelantrieb
Bild ansehen

EMCO Vertical VT 400 MY (ISM)

Maschine mit angetriebenen Werkzeugen, Y-Achse und Hohlspindelantrieb
Bild ansehen

Optionen/Zubehör

Automatische Werkstückvermessung

Automatische Werkstückvermessung

Die Werkstücke werden automatisch mit einem Infrarot-Messtaster, der an der Hauptspindel angebracht ist, vermessen. Die Werte werden durch Messzyklen übernommen.

Bild ansehen Automatische Werkstückvermessung

Steuerung/Software

Sinumerik 828D - inkl. ShopTurn

Hochleistungs-CNC-Steuerung für maximale Genauigkeit und Bearbeitungsgeschwindigkeit SINUMERIK 828D und SINAMICS-Antriebe und -Motoren sind perfekt auf hochmoderne Drehmaschinen zugeschnitten. Leistungsvolle CNC-Funktionen gepaart mit einer einmaligen 80bit-NANO-FP-Genauigkeit (80bit Gleitkommagenauigkeit von der Lageregelung bis hin zur internen Geberauswertung) ermöglichen höchste Werkstückpräzision bei einem Minimum an Bearbeitungszeit.

Dank einer flexiblen CNC-Programmiersprache sowie der einzigartigen ShopTurn-Arbeitsschrittprogrammierung können sowohl Großserienteile als auch Einzelwerkstücke mit der größtmöglichen Effizienz programmiert und bearbeitet werden. Mit den leistungsfähigen kinematischen Transformationen und einem umfangreichen Set an Technologiezyklen ist die SINUMERIK 828D auch bestens für anspruchsvolle Bearbeitungen mit angetriebenen Werkzeugen und Gegenspindel gerüstet.

Bild- und Textquelle: Siemens

Details einblenden Details ausblenden

Download

Vertikale_Drehmaschinen_mit_integrierter_Automation_SEO.pdf 29.08.2024
Preview Download
EMCONNECT_Steuerzentrale.pdf 08.07.2024
Preview Download
Agrartechnik_und_Baumaschinen_DE.pdf 21.02.2023
Preview Download
