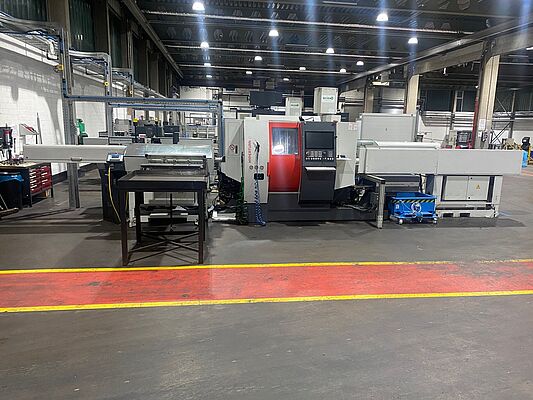

HT 45 SM2Y, Bj. 2018, S3A182001
HT 45 SM2Y / SIEMENS
- mit angetriebenen Werkzeugen + Y-Achse
CNC-Drehmaschine für die Komplett-
bearbeitung von Dreh-Frästeilen mit
2 Spindeln, 2 Werkzeugsystemen,
6 Linearachsen und 2 Rundachsen,
integrierten Spindelmotoren an Haupt-
und Gegenspindel (wassergekühlt),
vorgespannten Rollenführungen.
Antriebsleistung:
Hauptspindel - 15 kW
Gegenspindel - 15 kW
Drehzahlbereich:
Hauptspindel 0 - 7000min-1
Gegenspindel 0 - 7000min-1
Spindelanschluss (DIN 55026):
Hauptspindel: KK 5
(max. Stangendurchlass ø 45mm)
Gegenspindel: KK5
Y-Achse:
• Verfahrbereich: +40/-30mm
• Eilganggeschwindigkeit: 15m/min
Beinhaltet:

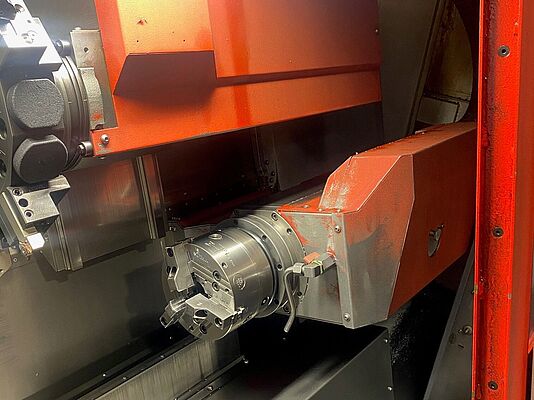

• Hohlspannzylinder an der Hauptspindel
• Zugrohr für die Haupt u. Gegenspindel
• Mechanische Spindelbremse
(Haupt/Gegenspindel)
• Teileauswerfer und Spülung durch die
Gegenspindel
• Steuerung Sinumerik 840D-sl / OPERATE
o SHOPTURN Dialogprogrammierung
o USB-Schnittstelle
o Netzlaufwerk / Ethernet
o TFT Farbmonitor 15"
o 3D Simulation
o uvm.

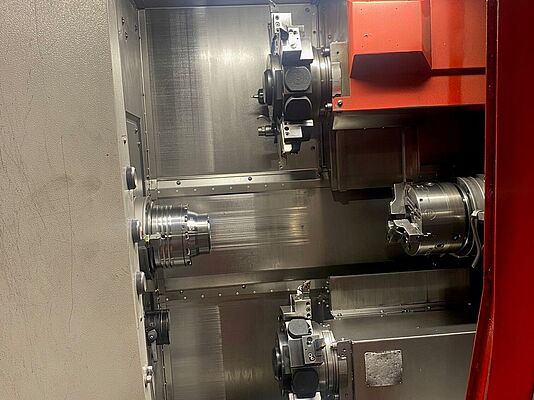

• 2x 12-fach Werkzeugrevolver VDI 25
radial mit Richtungslogik für bis zu
2x 12 angetriebenen Werkzeugstationen!
Schwenkgeschwindigkeit mit Vorschub-
schalter einstellbar!
Leistungsdaten:
o Max. 4kW bei 2080 U/min
o Drehmoment konstant 16 Nm
o Drehzahlbereich 0-6000 U/min
o C-Achse für Haupt- u. Gegenspindel
o TRANSMIT Software für die einfache
C-Achsen Programmierung
• Späneförderer mit einer Auswurfhöhe
von 1100mm programmierbar
( Type „Scharnierband" )
• Kühlmitteleinrichtung integriert im
Späneförderer
2 Stk. Hochdruckpumpen mit 14 bar
2 Stk. Spülpumpen mit 3,7 bar
• Hydraulikaggregat
• Maschinenleuchte
• Dokumentation
inkl.:
DE6400 1 ST Steuerungssprache Deutsch
S3Z580 1 ST 22 ZOLL MULTITOUCH BEDIENEINHEIT HT45
X3Z160 1 ST WERKZEUGUEBERWACHUNG Siem. 840Dsl
X3Z690 1 ST SHOPTURN/MILL ERWEITERUNGSP. 840DSL/828D
X3Z710 1 ST 4-ACHS DREHEN/BALANCE 840DSL/828
S3Z20S 1 ST GLASMASZSTAB X1 SIEMENS
S3Z21S 1 ST GLASMASZSTAB Y1 SIEMENS
S3Z23S 1 ST GLASMASZSTAB X2 SIEMENS
X1Z140 1 ST LaderInterface A8,S2,S3,S4,S6,R2,R6,R9PM
S30593 1 ST Mehrpreis flacher Späneförderer
S3Z610 1 ST WERKZEUGVERMESSUNG HT45
S4Z140 1 ST KUEHLMITTELPISTOLE
S3Z160 1 ST KUEHLGERAET HT45
S3Z010 1 ST ÖLNEBELABSCHEIDER MT45/HT45/E45

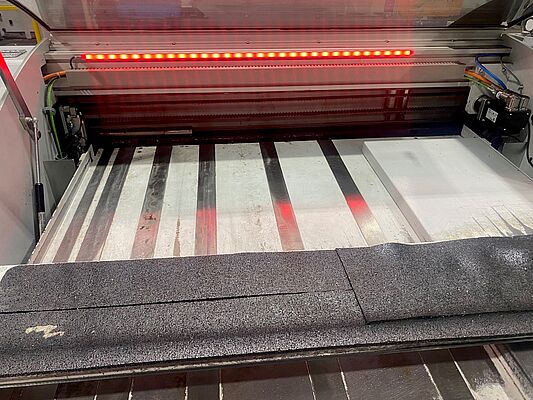

S3Y300 1 ST BANDFILTER 600l+FOERDERER HT45
S30605 1 ST Vorb. HT45 Entladung Gegenspindel
S30595 1 ST Roboterinterface HT45
S30596 1 ST Schnittstelle zur Messstation
S30597 1 ST Schnittstelle zum Entladeautomat
S30598 1 ST Funkmesstaster Renishaw
S30599 1 ST Werkzeugauslegung durch Emco

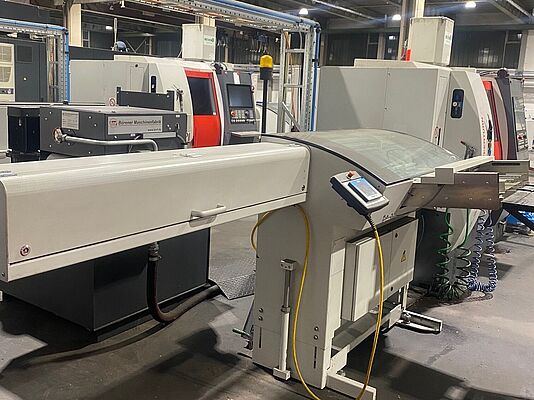

990717 1 ST Beladesystem IRCO ILS-RBL-8008
990718 1 ST Entladesystem IRCO ILS-REX-8008
.....
