HT665 MCplus, Bj. 2006

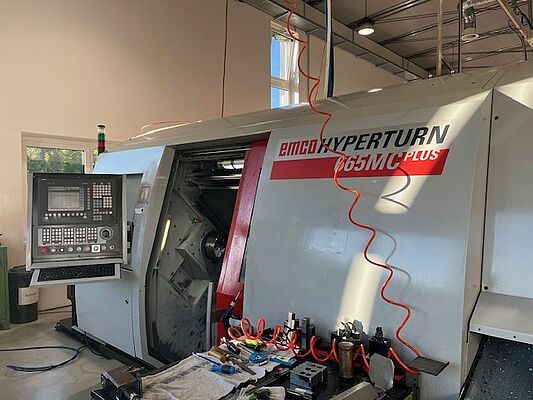

HYPERTURN 665 MCplus - Y
Multi-Achsen CNC-Drehmaschine für die
Komplettbearbeitung von Dreh-Fräs-
teilen, integrierte Spindelmotore
(ISM) an der Haupt- und Gegenspindel
mit Thermokompensationssystem
(flüssigkeitsgekühlt),
Antriebsleistung:
Hauptspindel - 29 kW
Gegenspindel - 22 kW
Drehzahlbereich:
Hauptspindel 0-5000 min-1
Gegenspindel 0-7000 min-1
Spindelanschluss (DIN 55026):
Hauptspindel KK6
(max. Stangendurchlass 65 mm)
Gegenspindel KK6
Y-Achse: Verfahrbereich +/- 50 mm
Die Y-Achse ist so konstruiert, dass
sich die ergebenden Schnittkräfte auf
zwei Achsen verteilen. Das ergibt eine
extrem hohe Steifigkeit für sämtliche
Zerspanungsvorgänge. Vorgespannte
Rollenführungen in sämtlichen Linear-
achsen, digitales Antriebssystem,
integrierter Spindeldrehgeber,
modernste Steuerungstechnik
SINUMERIK 840D, beinhaltet:
* Hohlspannzylinder inkl. Zugrohr
* Teileauswerfer und Spülung durch
die Gegenspindel
* 2x12-fach Werkzeugrevolver VDI 30
radial mit Richtungslogik für bis
zu 2x12 angetriebenen Werkzeug-
stationen!
Schwenkgeschwindigkeit mit Vorschub-
schalter einstellbar.
Leistungsdaten:
Max. 6,7 kW bei 2650 U/min
Drehmoment konstant 25 Nm
Drehzahlbereich 0-5000 U/min
- C-Achse für Haupt- und Gegenspindel
- TRANSMIT Software für die einfache
C-Achsen Programmierung
* Teileabgreifvorrichtung für die
Fertigteile

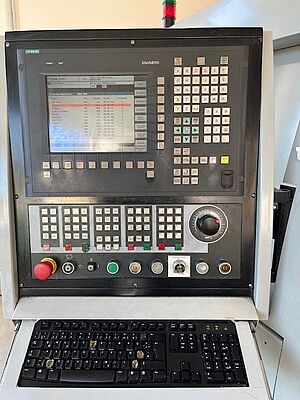

* Sinumerik 840D

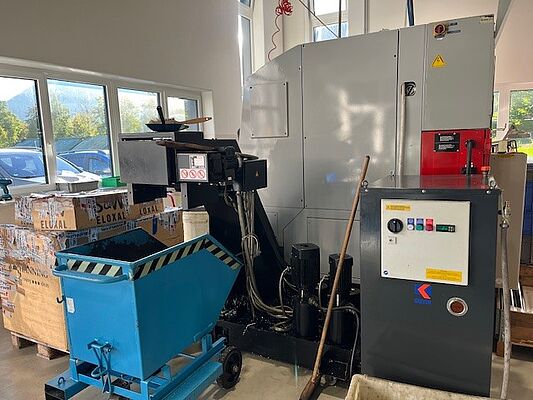

* Späneförderer mit einer Auswurfhöhe
von 1200 mm programmierbar (Type
"Scharnierband")
* Kühlmitteleinrichtung integriert
im Späneförderer
2 Stk. Hochdruckpumpen mit 14 bar
2 Stk. Spülpumpen mit 3,7 bar
* Schaltschrank-Klimagerät
* Elektrostatischer Ölnebelabscheider
* Hydraulikaggregat
* Maschinenleuchte
* Dokumentation
***************************************
ACHTUNG: Ausfuhrgenehmigungspflicht bei
Export/Reexport aus der EU
***************************************
Baujahr. 2006
inkl. Stangenlader
Hochdruckpumpe für beide Werkzeugwender.
Spänespülung Haupt und Gegenspindel.
Werkzeugwender für Gegenspindel ist neuwertig, vor ca. 2 Jahren Alle beide Werkzeugwender 12x VDI 30 AWZ
