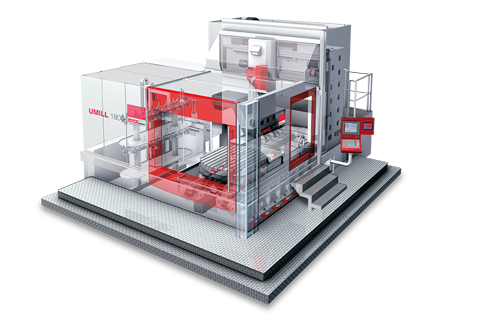

Universalfräsmaschine UMILL 1800

Universalfräsmaschine UMILL 1800

Universalfräsmaschine UMILL 1800

AUSSTATTUNG

5-Achsen Portalfräsmaschine für Fräs- und Drehbearbeitungen
Universalfräsmaschine in Portalbauweise für die 5-Seiten- und 5-Achs-Simultanbearbeitung
Großer Verfahrweg in allen Achsen (1800 x 2150 x 1250 mm) bei gleichzeitig kompakten Aufstellabmessungen
Großzügiger Zugangsbereich für optimale Be- und Entladung
Vorschubgeschwindigkeit: 60 m/min

Technische Daten

Arbeitsbereich
Verfahrweg in X/Y/Z 1800 mm / 2150 mm / 1250 mm
Vorschubgeschwindigkeit 60 m/min
Max. Tischbelastung Max. Bodenbelastung:10 t/m2

Highlights

  • Universalfräsmaschine mit 5-Achs-Simultanbearbeitung und Spindeldrehmoment von 600 Nm (S1)

  • Neu entwickelter Fräskopf ermöglicht Unterschnitt von 15°

  • Drehtisch für Fräs- und Drehoperationen: Bearbeitung von Teilen bis zu einem Durchmesser von 2500 mm und einer Höhe von 1250 mm

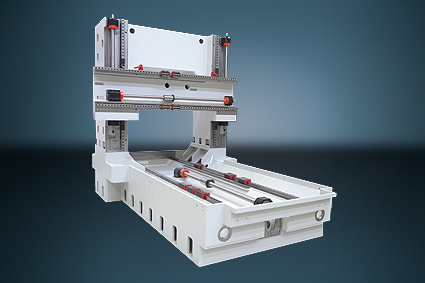

Maschinenbett/Portal

Stahlschweißkonstruktion

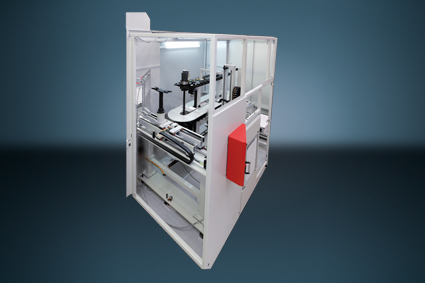

Werkzeugmagazin

Werkzeugmagazin mit max. 228 Plätzen

Umill 1800

Aufstellplan/Arbeitsraum

Umill 1800 Maschinenabmessungen

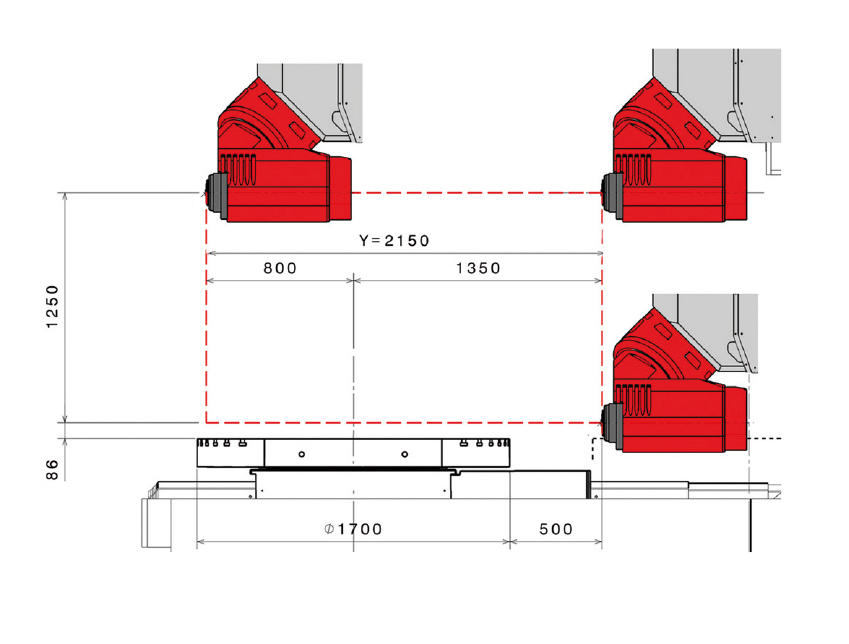

Arbeitsraum der Maschine

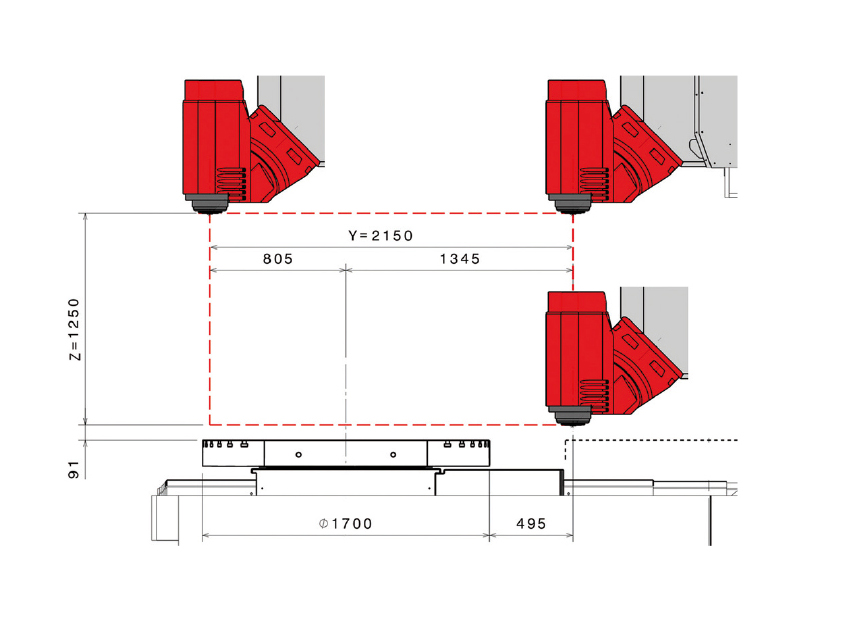

Arbeitsraum der Maschine 2

Application Cases

mould & die

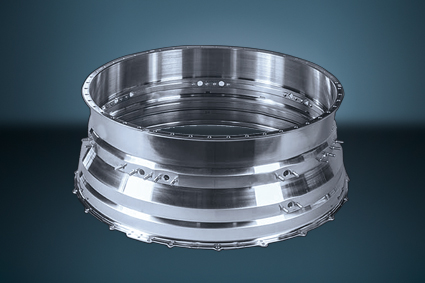

Triebwerksgehäuse

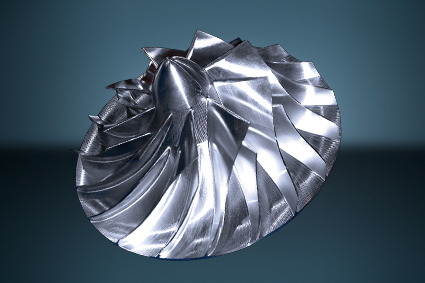

Turbinenrad

styling

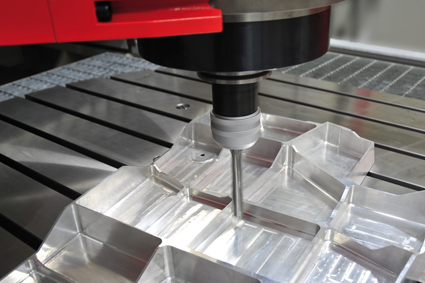

Strukturbauteil aus der Luftfahrt

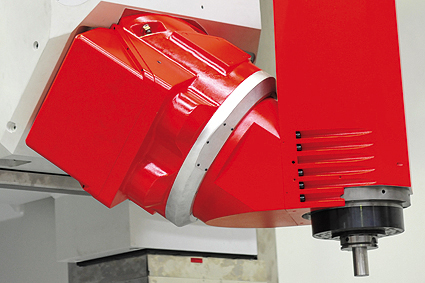

Fräskopf

Kontinuierlicher Fräskopf mit Elektrospindel u. 15° Unterschnitt

45/58 kW (S1/S6), Drehmoment 300/372 Nm (S1/S6), Drehzahl 12000 U/min

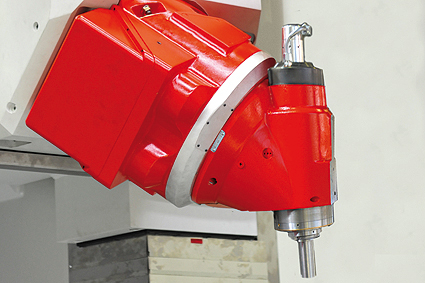

Kontinuierlicher Fräskopf mit mechanischer Spindel und 15° Unterschnitt

38/48 kW (S1/S6), 600/750 Nm (S1/S6), Drehzahl 6000 U/min

Steuerung/Software

Siemens 840D sl für Mecof

Die numerische Steuerung Siemens 840D Solution Line erlaubt die Optimierung der Steuerungs- und Antriebsparameter, um maximales Leistungsniveau beim Zerspanen mit hoher Geschwindigkeit zu erzielen.

Details einblenden Details ausblenden
Heidenhain TNC 640 HSCI

Die Heidenhain Steuerung ist für einen unkomplizierten Zugang zur werkstattgerechten Programmierung ausgelegt - die TNC 640 unterstützt Sie optimal mit praxisorientierten Dialogen und aussagekräftigen Hilfsbildern.

Die Heidenhain Steuerung ist mit den DIN/ISO Programmierstandards kompatibel.


Details einblenden Details ausblenden
