Fresatrice universale UMILL 1500

Fresatrice universale UMILL 1500

Fresatrice universale UMILL 1500

Asse X: 1500 mm

Asse Y: 1500 mm

Asse Z: 1100 mm

Avanzamento assi: 60 m/min

EQUIPMENT

Gantry a 5 assi per operazioni di fresatura e tornitura
Testa di fresatura con elettromandrino E58 45 KW 300 Nm (S1) - 58 kW 372 Nm (S6) - 12000 rpm, HSK 100-A
Sottosquadro 15°
Cambio utensili fino a 203 posti

Technical data

Work area
Max. table load Tavola di fresatura configurazione base: 6000 kg / fresatura e tornitura: 3500 kg

Highlights

  • Fresatrice universale per fresatura e tornitura in un unico piazzamento per lavorazioni complete di pezzi complessi fino a 4.5 ton diametro 1600 mm e altezza 1100 mm

  • Testa di fresatura con sottosquadro a 15°

  • Gantry con corse assi: 1500 x 1500 x 1100 mm

  • Cambio utensili automatico fino a 203 posti

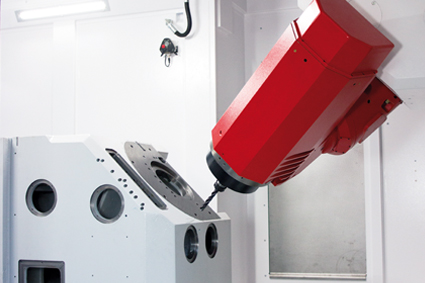

Fräskopf Unterschnitt

Fräskopf Unterschnitt 15°

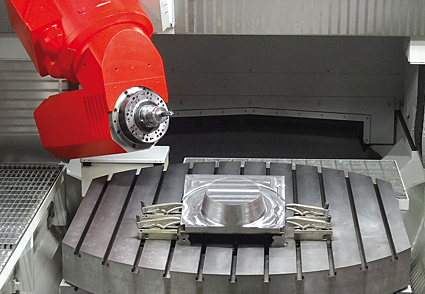

Fresatura e tornitura in un unico piazzamento

Fresatura e tornitura in un unico piazzamento

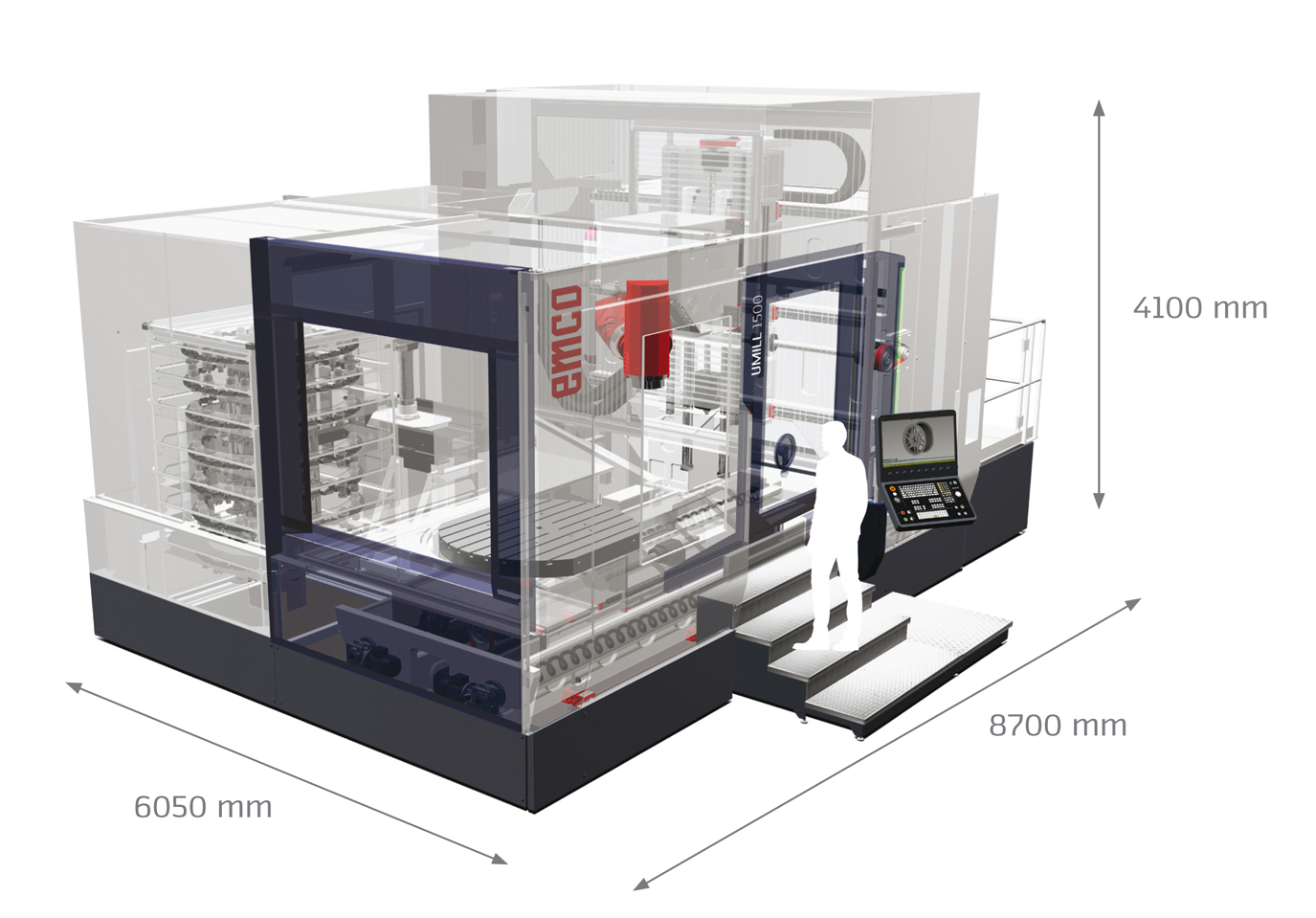

Overall dimensions/Work space

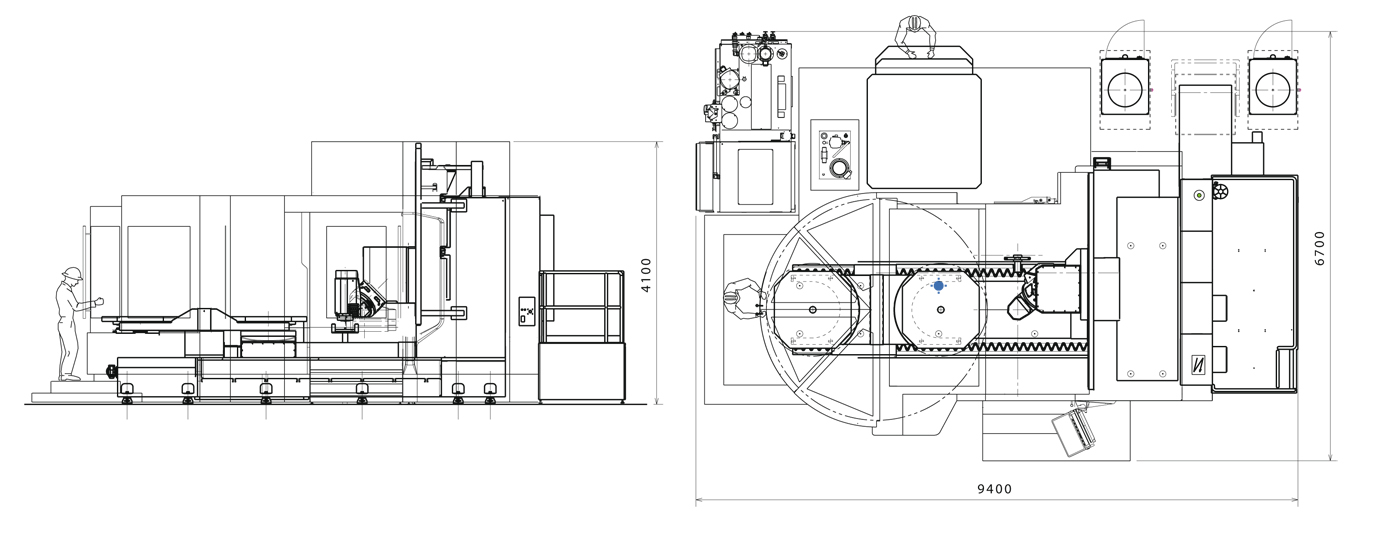

Dimensioni di ingombro

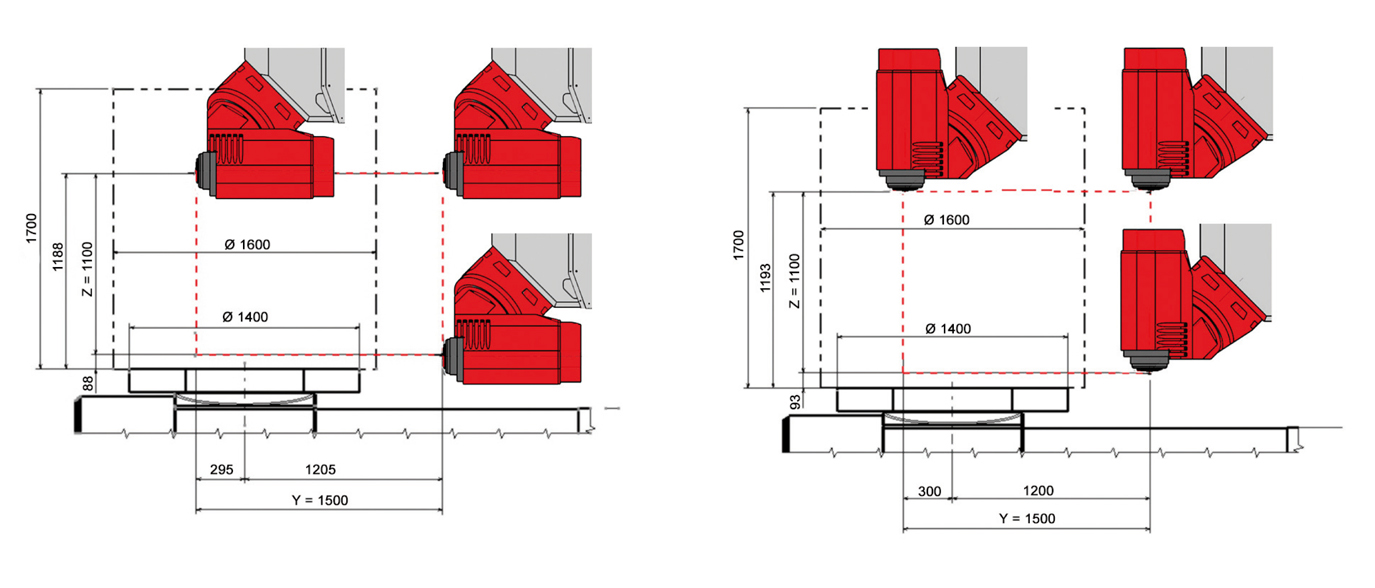

Area di lavoro

Area di lavoro

Area di lavoro 2

Area di lavoro 2

Milling heads

Elektrospindel

Kompakte Bauweise mit leistungsstarker Elektrospindel. Hohe Dynamik des stufenlosen Universalkopfes für die Simultanbearbeitung in Verbindung mit dem NC-Rundtisch.

Mechanische Spindel

Kraftvolle mechanische Spindel mit hohem Drehmoment hoher Steifigkeit für die Schwerzerspannung und Mehrseitenbearbeitung in einer Aufspannung.

Software/Control

Siemens 840D sl per Mecof

Il controllo numerico Siemens 840D Solution Line permette l’ottimizzazione del controllo e dei parametri degli azionamenti per ottenere le migliori prestazioni durante la lavorazione ad alta velocità.

Dettagli visibili Dettagli nascosti
Heidenhain TNC 640 HSCI

Il controllo Heidenhain è concepito per semplificare la programmazione in officina, offrendo la possibilità di utilizzare un metodo di programmazione interattivo, a bordo macchina, dove l'operatore dialoga con il controllo tramite un linguaggio chiaro, che utilizza termini di immediata comprensione.

Il controllo Heidenhain è comunque compatibile con le norme di programmazione DIN/ISO.

Dettagli visibili Dettagli nascosti
