Emco Vertical Turn VT 160
Emco Vertical Turn VT 160

Emco Vertical Turn VT 160

ALLESTIMENTO

Sistema azionamento altamente dinamico
Carico a due catene, automazione veloce e flessibile con brevi tempi ciclo
Tempo utensile – utensile fino a 5,5 sec
Piccolo ingombro
Elevata stabilità delle guide / BG 45
Utensili motorizzati e asse Y +/- 65 mm
Controllo Siemens 828D
Made in the Heart of Europe

Dati tecnici

Area di lavoro
Corsa in X/Y/Z 620 / +/-65 / 310 mm
Diametro tornibile max. 160 mm
Volteggio sul banco 160 mm
Avanzamenti rapidi in X/Y/Z 60/15/30 m/min
Accelerazione in X/Y/Z 6000/6000/6000 N
Mandrino principale
Velocità max. 7000 giri/min (elettromandrino)
Naso mandrino A 2-5
Potenza massima azionamento 21 kW (elettromandrino)
Coppia max. 150 Nm
Torretta
Dimensione VDI 30
Numero utensili 12
Utensili motorizzati 12
Velocità max. 5000 giri/min
Potenza massima azionamento 6,7 kW
Coppia massima 25 Nm

Punti di forza

  • Mandrino principale potente con un’elevata coppia permette brevi tempi ciclo

  • 2 portautensili indipendenti: torretta + piastra multifunzione

  • Concetto pick-up: carico veloce attraverso presa diretta del grezzo dal nastro trasportatore attraverso il mandrino

  • Carico a due rotaie

  • Ottimo accesso all’area di lavoro

  • Trasportatore di trucioli con impianto refrigerante integrato nella versione standard

Area di lavoro con piastra multifunzione

Area di lavoro con piastra multifunzione

Torretta portautensili

Torretta portautensili

Lavorazione mandrino principale

Lavorazione mandrino principale

Schema di montaggio/area di lavoro

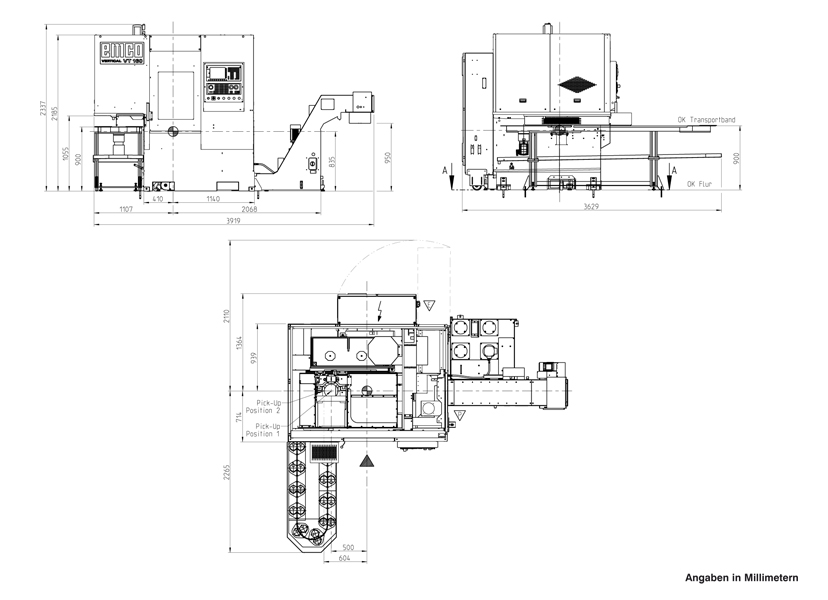

Schema di montaggio EMCO VERTICAL VT 160

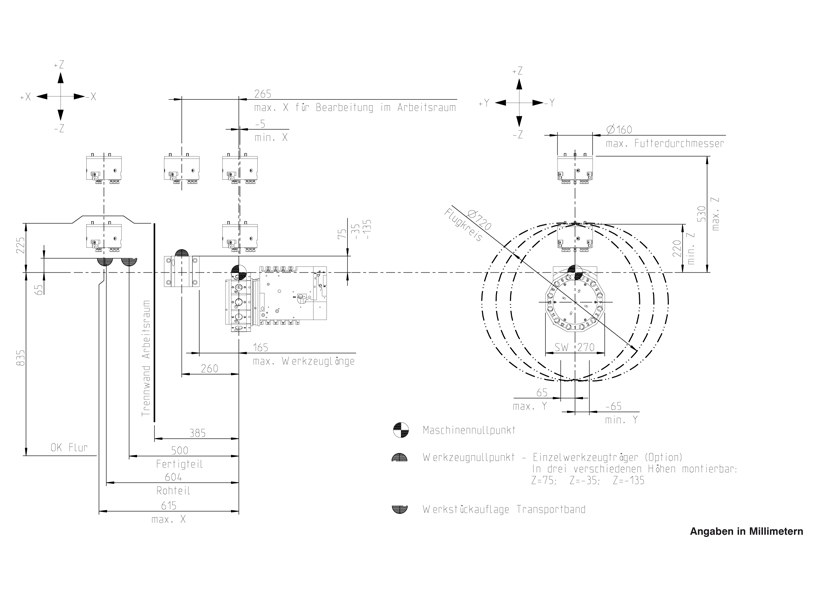

Area di lavoro EMCO VERTICAL VT 160

Esempi di lavorazione

Applicazioni

  • Lavorazione pezzi da autocentrante in 1 o 2 operazioni
  • Lavorazione pezzi in piccoli, medi e grandi lotti di serie
  • Lavorazione completa con asse Y e utensili motorizzati

Mozzo ruota

Mozzo ruota

Puleggia trapezoidale

Puleggia trapezoidale

Puleggia

Puleggia

Versioni

Vista d'insieme VT 160

Area di lavoro VT 160

Area di lavoro con utensili motorizzati

Testa

Testa con compensazione del peso

EMCO VERTICAL VT 160 M (ISM)

Macchina con utensili motorizzati e mandrino passante

EMCO VERTICAL VT 160 MY (ISM)

Macchina con utensili motorizzati, asse Y e mandrino motorizzato

Opzioni/Accessori

Pompa refrigerante ad alta pressione

Attraverso un giunto rotante gli utensili vengono alimentati da refrigerante attraverso il mandrino con una pompa alta pressione da 20 bar o 70 bar.

Piastra multifunzione con asse Y

Lavorazione completa senza compromessi: asse Y +/- 65 mm e l’impiego di utensili motorizzati

Sistemi di avanzamento

Struttura di trasporto: carico a una o due rotaie e nastri pallet

Volantino elettronico - CNC

Per la movimentazione manuale degli assi per determinare le correzioni utensile e gli zeri.

Pompa refrigerante ad alta pressione

Attraverso un giunto rotante, gli utensili vengono irrorati di refrigerante attraverso il mandrino, con pompa ad alta pressione a 20 o 70 bar

Impianto filtro a carta con pompe refrigerante alta pressione

In caso di necessità si può avere come opzione una pressione refrigerante di 25/40/60/80 bar. Questo consente l’impiego di utensili con refrigerante interno.


Controlli/Software

Sinumerik 828D- ShopTurn

ShopTurn Sinumerik 828D è un controllo numerico CNC basato su pannello per applicazioni esigenti su torni e fresatrici, come normalmente viene richiesto in officina. Esso riunisce CNC, PLC, funzioni operative e di controllo assi in un’unica unità compatta e robusta che si adatta a qualsiasi pulpito di pannello operativo. Sono disponibili due varianti per il montaggio orizzontale o verticale. Con le sue potenti funzioni CNC, il Sinumerik 828D definisce nuovi standard di riferimento nella classe dei CNC compatti. Grazie ad un pacchetto di programmazione CNC completo, il Sinumerik 828D è predisposto in modo ottimale per tutti i mercati di consumo a livello mondiale. Origine testo e fotografia: Siemens
