Emcomat FB-600 MC

Emcomat FB-600 MC
[Translate to Russisch:]

Emcomat FB-600 MC

EQUIPMENT

Подвижный пульт управления
Правый /левый ход главного шпинделя
Все зоны защемления прикрыты защитным ограждением
Закаленные и шлифованные валы и шестерни
Линейные направляющие
Главный мотор с тормозом шпинделя
Четырех подшипниковый радиальный/осевой фрезерный шпиндель
Sinumerik 828D или Heidenhain TNC 620

Технические характеристики

Рабочая область
Ход осей X/Y/Z 600 / 400 / 400 mm
Расстояние шпинделя к столу 230 - 630 мм (горизонтальный фрезерный шпиндель)
Скорость быстрого хода осей X/Y/Z 5000 mm/min
Рабочая подача X/Y/Z 10 - 2000 mm/min
Сила подачи в осях X/Y/Z 10 / 10 / 15 kN
Рабочая площадь 800 x 400 (жесткий консольный стол)
Макс. нагрузка стола 300 кг (жесткий консольный стол)
Вертикальная фрезерная головка
Диапазон скоростей 10-5000 U/min
Мощность 13 kW
Габариты
Габаритные размеры (ДхШхВ) 2100 x 2190 x 1990 mm
Вес станка 2370 kg

Основное

  • Станина станка в компактном и безвибрационной

  • чугунной конструкции

  • Подвижная вертикальная фрезерная головка

  • Механические маховики безопасности с лимбом

  • Автоматическая, безступенчатая подача в X-, Y- и Z-Оси

  • Система охлаждения

  • Линейные направляющие в X/Y/Z

Teilapparat

Teilapparat

Вертикальная фрезерная головка

Вертикальная фрезерная головка установлена на поворотной установке. Контролируется с конечным выключателем.

Переход на горизонтальное фрезерование

Горизонтальный фрезшпиндель DIN 69871 SK40

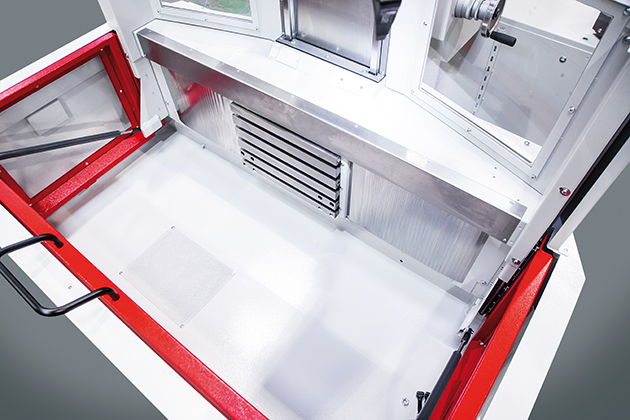

Защита рабочей зоны

Опускающейся защита рабочей зоны с вертикальной рабочей поверхностью

Обработка вертикальной фрезерной головки

Обработка с вертикальной фрезерной головкой

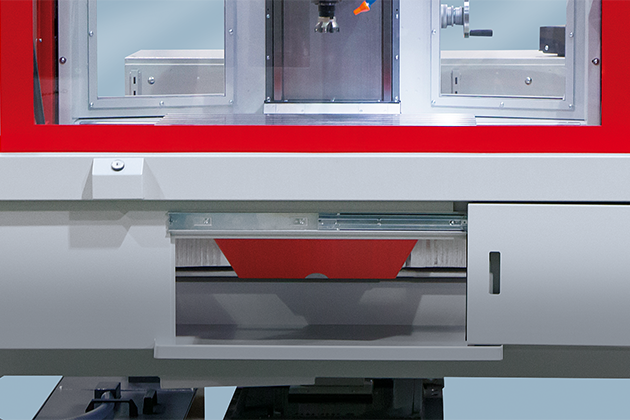

Дверь для удаления стружки

В передней части станка находится широкая дверь для свободного удаления стружки

Общие габаритные размеры

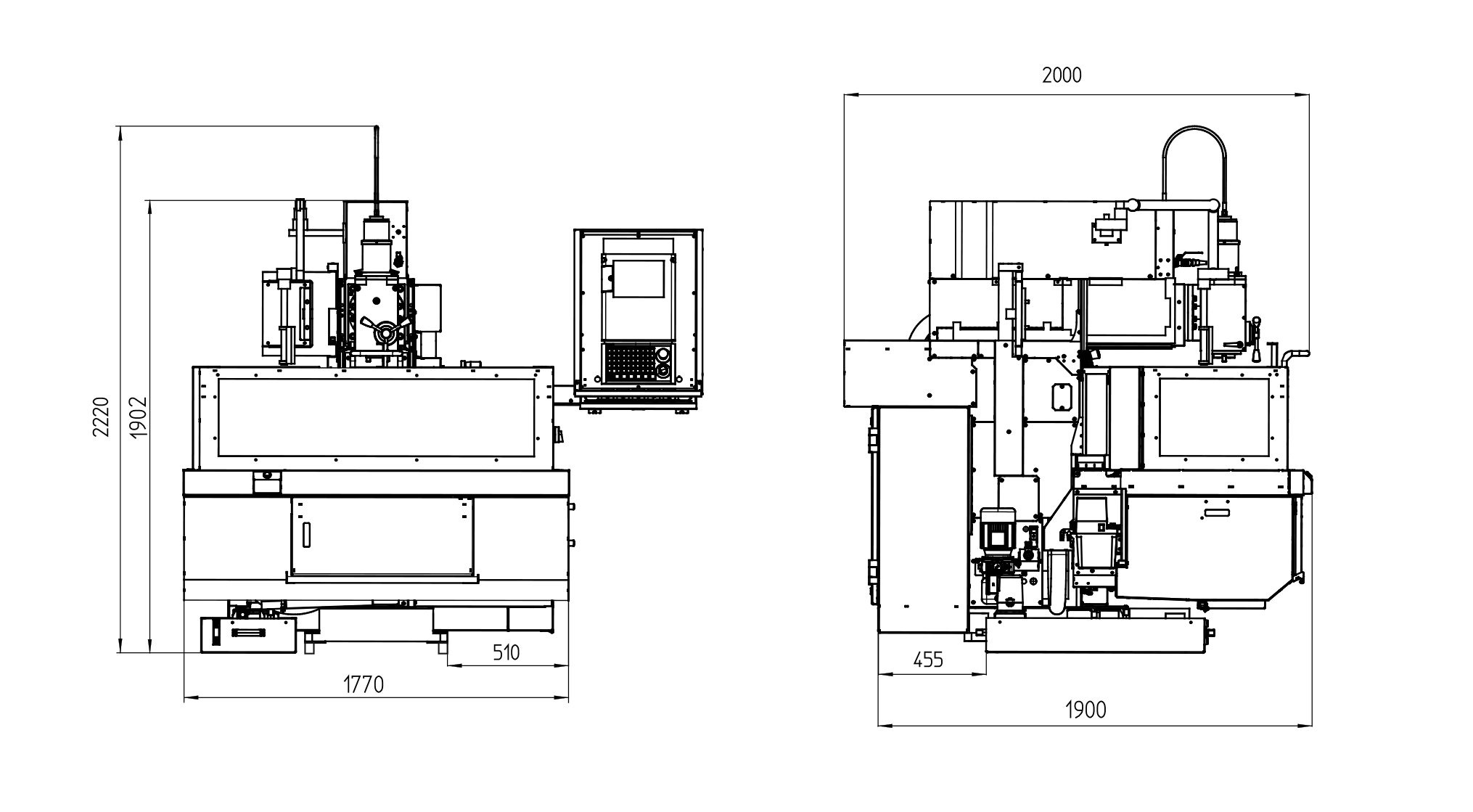

Монтажный план/ Рабочая зона

Монтажный план Emcomat FB-600 MC

Примеры

Примеры

  • Для производственно-ориентированных пользователей
  • Для изготовления тяжелых деталей
  • инструментальное и пресс-форм производство
  • Приборостроение и создание прототипа
  • Мелкосерийное производство
  • Образование и обучение

Распределитель

Распределитель из латуни

Втулка колеса

Втулка колеса из стали

Поршень

Поршень из стали

Принадлежности

Защита оператора

Установленный на поворотном рукаве защита оператора обеспечивает дополнительную безопасность во время обработки.

Различные измерительные инструменты

Измерительный шуп для мониторинга позиций крестового суппорта и стола для крепления

Система управление/Програмное обеспечение

[Translate to Russisch:]
Heidenhain TNC 620 контурная система управления

Система TNC 620 является компактной многозадачной контурной системой ЧПУ с возможностью управления до 5 осями. Благодаря ее гибкой концепции обслуживания - возможности заводского программирования в диалоге открытым текстом HEIDENHAIN или удаленного программирования - и ее высокой производительности система идеально подходит для применения на универсальных фрезерных и сверлильных станках.

ПРЕИМУЩЕСТВА:

  • программирование свободного контура
  • программирование циклов фрезерования замкнутого контура
  • быстрая установка точки отсчета при помощи измерительных щупов компании HEIDENHAIN
  • при удаленном программировании система TNC 620 автоматически учитывает геометрию станка
  • наклон плоскости обработки
  • обработка корпусов цилиндров
  • 3-D коррекция инструмента
  • быстрое выполнение программы за счет быстрой обработки кадров

Показать детали Скрыть детали
Sinumerik 828D со средой Shopmill и «Мануальной машиной»

Высокопроизводительная система управления ЧПУ SINUMERIK 828D обеспечивает максимальную точность и скорость обработки, приводы и моторы SINAMICS идеально удовлетворяют потребности ультрасовременных фрезерных станков. Производительные функции ЧПУ в сочетании с уникальной точностью 80-бит NANOFP (точность 80-бит с плавающей запятой, начиная от настройки положения, заканчивая внутренним анализом датчиков) позволяют достигнуть высшей точности обработки материала, сокращая до минимума время обработки. Благодаря гибкому языку программирования ЧПУ, а также уникальной среде программирования рабочих операций ShopMill можно достигнуть максимальной эффективности при программировании и обработке как больших серий, так и одинарных материалов. С помощью Advanced Surface, инновационного процесса управления скоростью и контурного управления система ЧПУ SINUMERIK 828D отлично подходит также для обработки требовательных литьевых форм.

Панель обслуживания «Мануальная машина» предоставляет возможности обработки для циклического фрезерного станка. Можно выполнять все важные процессы обработки без необходимости настройки делительной программы.

Обеспечиваются следующие функции:

  • Измерение обрабатываемой детали
  • Перемещение осей
  • Настройка смещения нулевой точки
  • Сверление, в т. ч. центральное сверление, центровка, глубокое сверление
  • Фрезерование, в т. плоское фрезерование, фрезерование выемок, шипов, многогранных деталей, по контуру

Для параметризации циклов можно использовать удобные маски ввода со вспомогательными рисунками и анимацией элементов.

Показать детали Скрыть детали

Загрузить

Universal_manual_cycle_controlled_milling_machines.pdf

07.06.2022
Preview Download
