Hyperturn 95

Find EMCO nearby

Hyperturn 95

EQUIPMENT

2 spindles

C-axis for main and counter spindle

2 tool turrets

CNC machine turning with driven tools on both turrets

Teilstock with MT5 and quill

Технические характеристики

Рабочая область

Ход осей X/Y/Z	With B axis (X1/X2/Z1/Z2): +540/-10 / 300 / 1300/1900 / 1340/1940; with tool turret (X1/X2/Z1/Z2): 340 / 300 / 1340/1940 / 1340/1940
Отверстие шпинделя	106 mm
Макс. диаметр шпинделя	95 mm
макс. диаметр точения	710 mm
диаметр обработки над станиной	720 mm
расстояние между центрами	1700/2300 mm
Скорость быстрого хода осей X/Y/Z	1181 / 590 / 1181 ipm

Главный шпиндель

Макс. скорость оборотов	3500 rpm
торец шппинделя	A2-8
Макс. мощность привода	33 kW
Макс. крутящий момент	800 Nm

Противошпиндель

Макс. скорость оборотов	3500 rpm
торец шппинделя	A2-8
Макс. мощность привода	33 kW
Макс. крутящий момент	800 Nm

Задняя бабка

диаметр пиноли	150 mm
Конус отверстия задней бабки	MT 5
Ход (автоматический)	1100 / 1600 mm
ход пиноли	150 mm

Револьверная головка

VDI размер	40 mm
Число инструментальных гнезд	12
Приводные инструменты	12
Макс. скорость оборотов	4000 rpm
Макс. мощность привода	10.5 kW
Макс. крутящий момент	40 Nm

Револьверная головка 2

VDI размер	40 mm
Число инструментальных гнезд	12
Приводные инструменты	12
Макс. скорость оборотов	4000 rpm
Макс. мощность привода	10.5 kW
Макс. крутящий момент	40 Nm

Габариты

Габаритные размеры (ДхШхВ)	8705 x 3160 x 2890 mm
Вес станка	16500 kg

Основное

CNC turning machine with main and counter spindle for complex complete machining operations
Tool turret with VDI40 or BMT65 direct drive
Generous work area for optimum ergonomics and larger part spectrum
Stable and accurate C-axis for contour-precise milling and mill-turn operations
Strong Y-axis with large stroke
Full NC tailstock with integrated quill for complete machining of shafts
Spindle diameter up to ∅ 110 mm for main and counter spindle

Turret Steady Rest

Hydraulically operated steady rest for diameter 8 – 125 mm to guarantee highest flexibility when machining shafts.

View image

Общие габаритные размеры

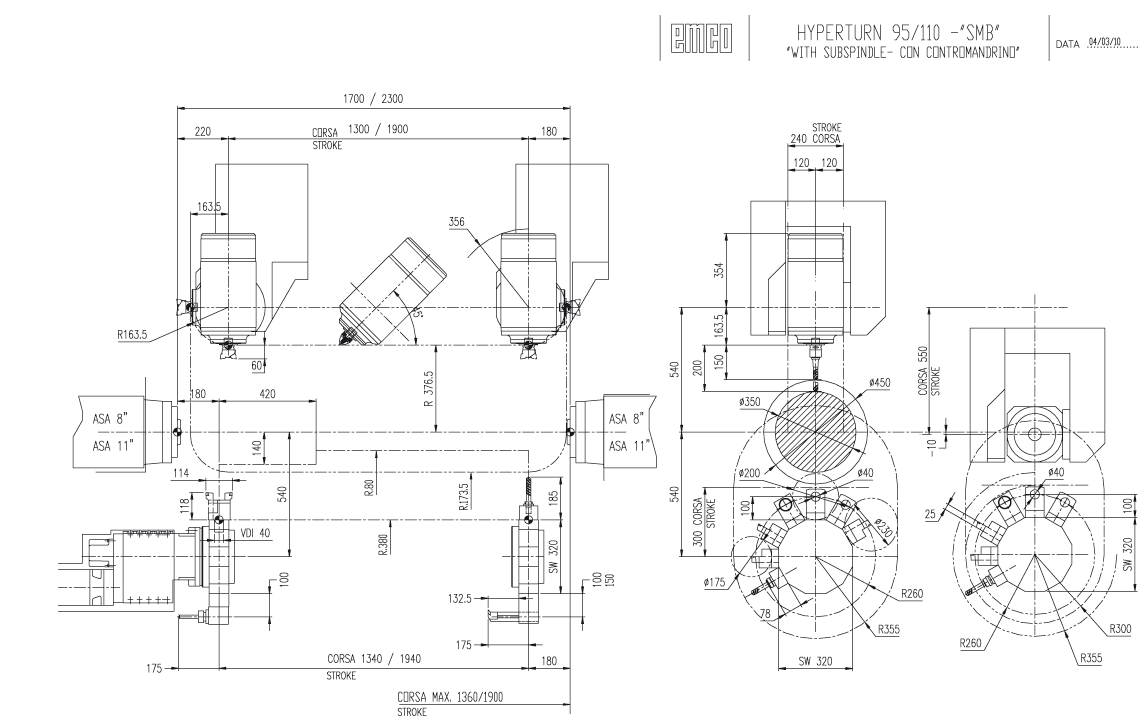

Work area HT 95 SMB

Work area Hyperturn 95 SMB

View image

Work area HT 95 SM2Y

Work area Hyperturn 95 SM2Y

View image

Версии

Hyperturn 95 SM2

CNC-turning center; 2 spindles, 2 turrets, 5 linear axes and 2 rotation axes, bed length: 2300 mm

View image

Hyperturn 95 SM2Y

CNC-turning center; 2 spindles, 2 turrets, 6 linear axes and 2 rotation axes bed length: 2300 mm

View image

Принадлежности

BMT Revolver für Hyperturn 100, 110, 95, Maxxturn 110,

For economical production of complex turned/milled parts with mainly milling share, there is optional the BMT-turret with water cooled direct drive. With max. 6000 rpm, 45/62 Nm* and 15/22 kW*, this turret offers optimal prerequisites for high milling / drilling performance and stability(*S1/S6-50%).

View image

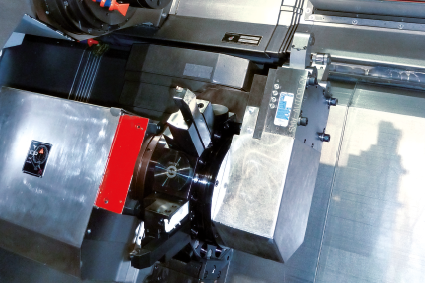

Turret Steady-rest HT 95/110

To support long slender work pieces, we offer for the HYPERTURNS a steady-rest mounted on the lower tool turret. The steady-rest can be swiveled to position on demand. Additionally a live center can be mounted at the tool turret, to support shafts while machining.

View image

Система управление/Програмное обеспечение

Sinumerik ONE with Operate

The Sinumerik ONE is the universal and flexible CNC system. With a wide range of functionality, it is suitable for use in almost all technologies. The Sinumerik ONE sets standards in terms of dynamics, precision and integrability in networks.

With the Sinumerik ONE you rely on:

highest performance and flexibility
universal openness
highly effective personal and machine protection

Sinumerik & EMCONNECT, the digital process assistant
EMCONNECT is included in the standard machine. Switching between emcoNNECT apps and the control system is possible with a single click. All production-relevant data can be displayed in full-screen or sidebar view.

The new SINUMERIK ONE has been specially developed for smart manufacturing.

Digital twin is an integral part of the CNC control, virtual and real control merge and complement each other
Significant reduction in product development and time-to-market thanks to the digital first strategy
Improved networking and data communication capabilities
Significant reduction in the duration of real commissioning through virtual preparation for commissioning
Significantly increased CNC performance
Significantly shorter non-productive times and complete integration into the TIA Portal through the integrated SIMATIC S7-1500F PLC

This means that the SINUMERIK ONE can be seamlessly integrated into digital solutions and workflows.

Показать детали Скрыть детали

EMCONNECT - Digital Process Assistant

For increased productivity and efficiency in production.

EMCONNECT facilitates easy access to digital production – all important information and systems are accessed centrally on the machine. The familiar NC control and hence the familiar operation of the machine remain unchanged.
A clear and compact overview of the machine state, the machine data and the operating mode is available at a glance thanks to the emcoNNECT Dashboard. The hardware basis of the EMCONNECT control centre is a 22“ multi-touch display teamed with an industrial PC and a keyboard including HMI hotkeys for easy and intuitive operation via a user interface optimised for touchscreen use.

Included as standard equipment in the Siemens machine version (Sinumerik ONE).

Показать детали Скрыть детали

Esprit (optional)

The sensational CAM solution for turning and turning/milling. ESPRIT greatly simplifies the programming of complex machining processes and significantly reduces set-up times.

ESPRIT Applications:

Complete CNC programming for up to 22-axis turning
Turning/milling for single-spindle lathes
Turning/milling for multi-carriage turning centers
Turning/milling for multi-tasking machine tools including B axis

Simulations:

Dry runs in dynamic volume view
Shaded in the entire working environment: Machine tool, clamping devices, blank and workpiece
Extensive collision detection: Tool, blank, workpiece clamping devices and target/actual workpiece comparison

Показать детали Скрыть детали

EMCO CPS Pilot (optional)

EMCO CPS PILOT is the virtual EMCO machine on the PC. The operator works at an external programming station with an image of the machine in simulated operation. Therefore, NC programs can be planned, programmed, simulated and honed.

Using CPS the result is 100 % production reliability, up to 80 % shorter set-up times and an enormous increase in productivity and operating efficiency.

100 % identical behavior of machine and PC
Collision monitoring for clamps, parts, tools, tool holders and machine components
Collisions can be completely eliminated before they even happen
The machine's productivity is maximized
Perfect tuning of both tooling systems
Resimulation and optimization of existing NC programs
Fewer rejects
Ideal for internal machining and operator training courses (no machine downtimes!)
Very little training required, as identical with the machine's user interface

Показать детали Скрыть детали
