Emco Vertical VT 160

Emco Vertical VT 160

Emco Vertical VT 160

EQUIPMENT

Highly dynamic drive unit
Two track loading, quick and flexible automation with short cycle times
Chip-to-chip times up to 5.5 sec.
Small footprint Strong guide rail concept for maximum stability / BG 45
Driven tools and Y axis +/- 65 mm Siemens controller 828D
Made in the Heart of Europe

Технические характеристики

Рабочая область
Ход осей X/Y/Z 620 / +/-65 / 310 mm
макс. диаметр точения 160 mm
диаметр обработки над станиной 160 mm
Скорость быстрого хода осей X/Y/Z 60 / 15 / 30 m/min
Сила подачи в осях X/Y/Z 6000 / 6000 / 6000 N
Главный шпиндель
Макс. скорость оборотов 7000 U/min (Motorspindel)
торец шппинделя A 2-5
Макс. мощность привода 21 kW (Motorspindel)
Макс. крутящий момент 150 Nm
Револьверная головка
VDI размер 30
Число инструментальных гнезд 12
Приводные инструменты 12
Макс. скорость оборотов 5000 U/min
Макс. мощность привода 6,7 kW
Макс. крутящий момент 25 Nm

Основное

  • Highly dynamic drive unit

  • Two track loading, quick and flexible automation with short

  • cycle times

  • Chip-to-chip times up to 5,5 sec.

  • Small footprint

  • Strong guide rail concept for maximum stability / size 45

  • Driven tools and Y axis +/- 65 mm

  • Siemens controll 828D

  • Made in the Heart of Europe

Work area with multifunctional plate

Work area with multifunctional plate

Tool turret

Tool turret

Machining main spindle

Machining main spindle

Общие габаритные размеры

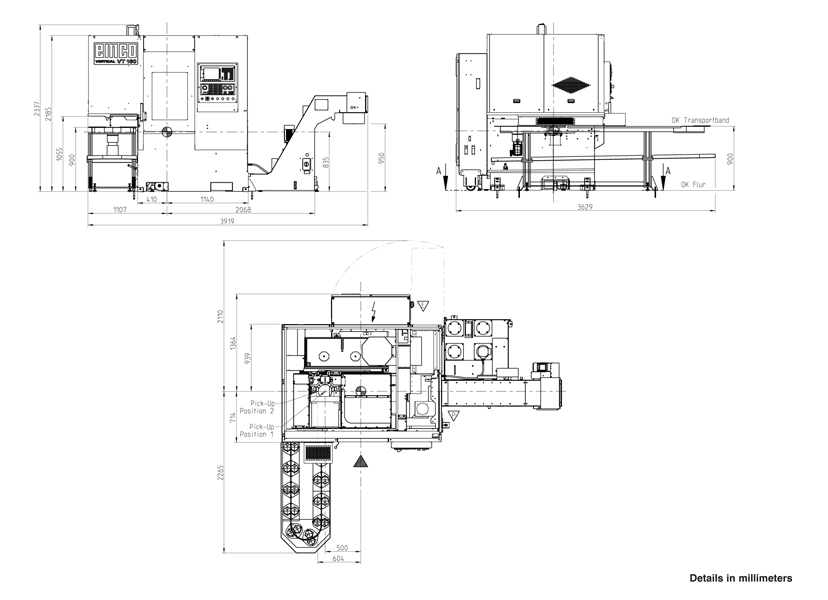

Installation plan EMCO VERTICAL VT 160

Installation plan EMCO VERTICAL VT 160

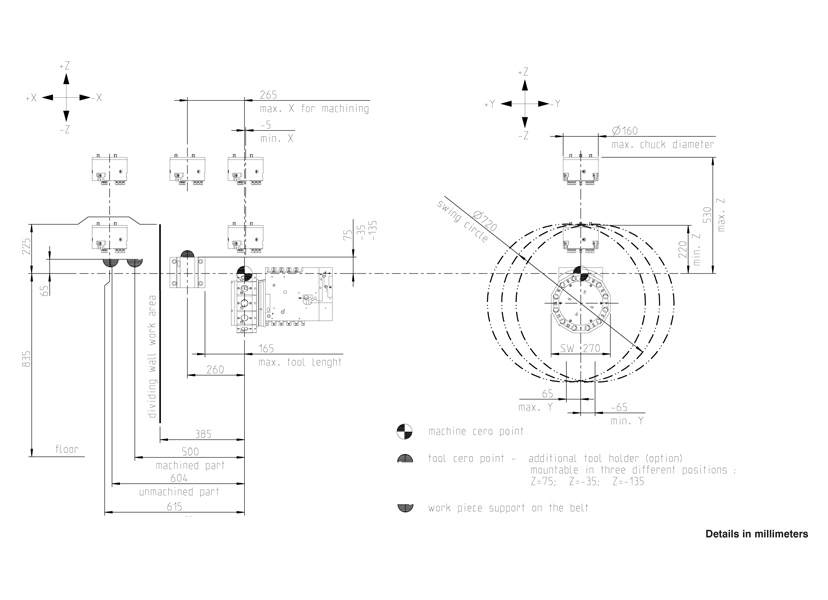

Work space EMCO VERTICAL VT 160

Work space EMCO VERTICAL VT 160

Примеры

Примеры

  • Part machining for small, medium and large lot sizes
  • Complete machining with Y axis and driven tools

Wheel hub

Wheel hub

V-belt pulley

V-belt pulley

Belt pulley

Belt pulley

Версии

Gesamtansicht VT 250

Arbeitrsraum VT 250

Arbeitsraum mit angetriebenen Werkzeugen

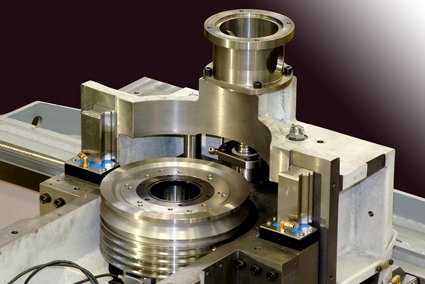

Spindelstock

Spindelstock mit Gewichtsausgleich

EMCO VERTICAL VT 160 M(ISM)

Basic machine with driven tools and integrated spindle motor

EMCO VERTICAL VT 160 MY (ISM)

Machine with driven tools, Y axis and integrated spindle motor

Принадлежности

Hochdruck-Kühlmittelpumpe

Kühlmitteldurchführung durch die Spindel über Deublin-Drehdurchführung bis maximal 70 bar. Das Kühlmittel wird direkt durch die Spindel auf die Schneide geführt.

Electronic handwheel - CNC

For moving the machine’s axes manually to set zero point and tool offsets.

High pressure coolant pump LM 600

Via a rotary coupling the tools are provided with a coolant (coolant through spindle system) with a 20 or 70 bar high pressure pump.

Band filter with high-pressure coolant pumps

A coolant pressure of 25/40/60 or 80 bar can be set as needed. This enables coolant-fed drilling and milling tools to be used to their best advantage.



Система управление/Програмное обеспечение

Sinumerik 828D - inkl. ShopTurn

SINUMERIK 828D: Высоко производительная система управления ЧПУ для достижения максимальной точности и скорости обработки SINUMERIK 828D и SINAMICS приводы и двигатели отлично приспособлены к современным токарным станкам.

Производительные ЧПУ функции в паре с уникальной 80 битной-NANO-FP- точностью ( 80 битная точность плавающей запятой от контроля положения до внутренней оценки датчика) позволяет высокую точность заготовки с минимальным временем обработки. Благодаря гибкости ЧПУ - языка программирования а также уникальной ShopTurn- программирования шага работы, возможно программирование и обработка с максимальной эффективностью серийного производства делатей, а также одиночного производства. С мощными кинематическими преобразованиями и полным набором технологических циклов SINUMERIK 828D также идеально подходит для сложных операций оснащеный приводными инструментами и противошпинделем.

Фото и источник текста: Siemens

Показать детали Скрыть детали

Загрузить

Vertical_turning_machines_with_integrated_automation.pdf

07.06.2022
