Emcoturn E65

Emcoturn E65

Emcoturn E65

EQUIPMENT

Главный шпиндель с большим диапозоном скоростей револьверная головка с 12 VDI30 (VDI40) держателями инструмента
Приводные инструменты и С-Ось для главного шпинделя
Полностью автоматическая задняя бабка без пиноли для вращающегося центра MK4
Новейшая приводная- и техника автоматического управления Sinumerik 828D или Fanuc Oi TF
Компактный прутковый загрузчик EMCO COMPACT LOAD E65

Технические характеристики

Рабочая область
Ход осей X/Y/Z 260 / +/-40 / 610 mm
диаметр прутка 65 mm
макс. диаметр точения 500 mm
диаметр обработки над станиной 610 mm
расстояние между центрами 682 mm
Скорость быстрого хода осей X/Y/Z 30/15/30 м/мин
Главный шпиндель
Макс. скорость оборотов 5000 U/min
торец шппинделя KK6
Макс. мощность привода 22 kW
Макс. крутящий момент 305 Nm
Противошпиндель
Макс. скорость оборотов 5000 U/min
торец шппинделя KK6
Макс. мощность привода 16,5 кВт
Макс. крутящий момент 125 Нм
Задняя бабка
Автоматическая бабка да
Конус отверстия задней бабки MK 4
Ход (автоматический) 500 mm
Револьверная головка
VDI размер 30 mm (40 mm)
Число инструментальных гнезд 12
Приводные инструменты 12
Макс. скорость оборотов 5000 О/мин
Макс. мощность привода 6,7 кВт
Макс. крутящий момент 25 Nm
Габариты
Габаритные размеры (ДхШхВ) 3480 x 2080 x 2060 мм
Вес станка 6500 кг

Основное

  • Термально-Симметрическая Конструкция бабки

  • Крайне прочная станина и компактные габариты станка

  • закрепленные роликовые направдяющие по всем Осям

  • Осевая-револьверная головка для версии с задней бабкой

  • Радиальная- револьверная головка для версии с противошпинделем

  • Улавливатель деталей

Осевая револьверная головка для версии с Задней бабкой

Осевая револьверная головка для версии с Задней бабкой

Измерительный шуп

Инструмент- Измерительный шуп ( опция)

Улавливатель деталей

Улавливатель деталей

Общие габаритные размеры

Рабочая зона E65 с задней бабкой (VDI 30)

Рабочая зона E65 с задней бабкой (VDI 30)

План установки Е65

План установки Е65

рабочая зона E65S с противошпинделем (VDI 30)

рабочая зона E65S с противошпинделем (VDI 30)

рабочая зона E65 с задней бабкой (VDI40)

рабочая зона E65 с задней бабкой (VDI40)

рабочая зона E65 с противошпинделем (VDI40)

рабочая зона E65 с противошпинделем (VDI40)

План установки E65 + SL 1200

План установки  E65 + SL 1200

Примеры

Примеры

  • Общее машиностроение
  • Гидрокомпоненты
  • Пневматические компоненты
  • Медицинская техника
  • Техника для креплений
  • Мотоциклетный спорт
  • Приводная техника

Втулка привода

из серого чугуна

Гидравлический поршень

из закаленной стали

Толкатель

для перфоратора из инструментальной стали

Винтовое соединение

для гидравлического агрегата из термически улучшенной стали

Эксцентриковый диск

из алюминия

цапфе оси

из стали

шестерня солнечного вала

из стали

Версии

Emcoturn E65 - SIEMENS

без привода инструмента с задней бабкой

Emcoturn E65 M - SIEMENS

вкл. привод инструмента, С- ось и задняя бабка

Emcoturn E65 MY - SIEMENS

вкл. привод инструмента, С-ось, Y-ось и задняя бабка

Emcoturn E65 SM - SIEMENS

вкл. противошпиндель, привод инструмента и С-ось

Emcoturn E65 SMY - SIEMENS

вкл. противошпиндель, привод инструмента, С-ось и Y-ось

Принадлежности

Улавливатель деталей

Улавливатель деталей для отгрузки готовых изделий.

Автоматическая дверь

Автоматическая дверь станка в особенности для мануальной загрузки инструмента.

Транспортер стружки Е65

Шарнирно-пластинчатый конвейер с высотой разгрузки 1200мм, подходящий для: длинной стальной стружки, клубок стружки, щепа, сухой и мокрой обработки.

пакет держателей инструмента

различные пакеты держателей инструмента для стационарных и приводных инструментов.

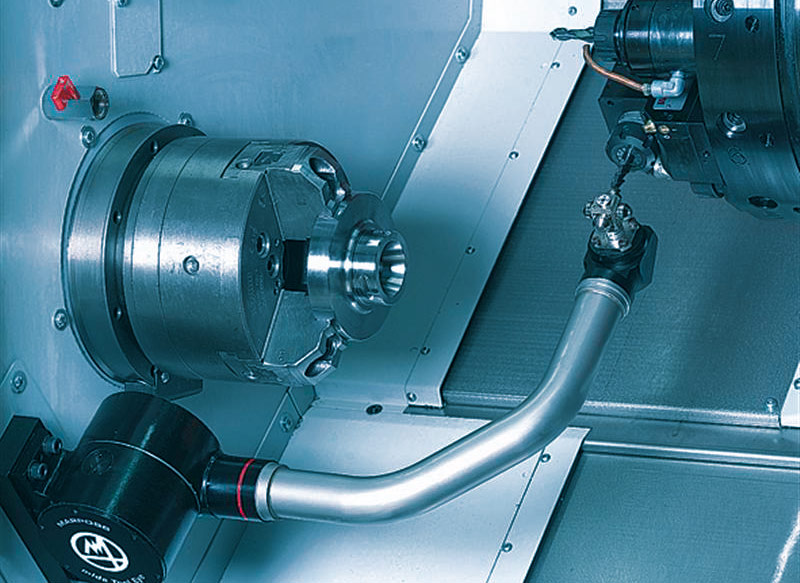

измерительный шуп для инструмента

Установленный в рабочей зоне измерительный шуп измеряет инструменты в револьвере внутри станка. Он может автоматически поворачиваться.

Band filter with high-pressure coolant pumps

A coolant pressure of 25/40/60 or 80 bar can be set as needed. This enables coolant-fed drilling and milling tools to be used to their best advantage.



Автоматизация

EMCO Загрузочный магазин для коротких прутков LM 1200

Устройство подачи прутков EMCO LM1200 компании EMCO - это оптимальное решение для автоматического подталкивания и дозагрузки разрезанных прутков до максимальной длины прутка 1200 мм. Преимущества: небольшая занимаемая площадь, короткое время загрузки прутков благодаря сокращенному такту. Управление оптимально подобрано к интерфейсу оборудования.

Short-bar loader EMCO SL 1200

The EMCO short-bar loader SL 1200 is the perfect solution for the automatic reloading of pre-cut bars up to 1200 mm.

The adavantage: small footprint and short loading times through shorter strokes.

The control unit is perfectly adapted to the interface of the machine.

Система управление/Програмное обеспечение

Sinumerik 828D - inkl. ShopTurn

SINUMERIK 828D: Высоко производительная система управления ЧПУ для достижения максимальной точности и скорости обработки SINUMERIK 828D и SINAMICS приводы и двигатели отлично приспособлены к современным токарным станкам.

Производительные ЧПУ функции в паре с уникальной 80 битной-NANO-FP- точностью ( 80 битная точность плавающей запятой от контроля положения до внутренней оценки датчика) позволяет высокую точность заготовки с минимальным временем обработки. Благодаря гибкости ЧПУ - языка программирования а также уникальной ShopTurn- программирования шага работы, возможно программирование и обработка с максимальной эффективностью серийного производства делатей, а также одиночного производства. С мощными кинематическими преобразованиями и полным набором технологических циклов SINUMERIK 828D также идеально подходит для сложных операций оснащеный приводными инструментами и противошпинделем.

Фото и источник текста: Siemens
