CNC-Lathe S45

CNC-Lathe S45

CNC-Lathe S45

EQUIPMENT

Extremely solid machine bed,highest thermostability
Top processing precision
State-of-the-art control technology with Sinumerik 828D or Fanuc Oi TD with ShopTurn and ManualGuide i
Made in the Heart of Europe

Технические характеристики

Рабочая область
Ход осей X/Y/Z 160 / - / 310 mm
диаметр прутка DM 45 mm
макс. диаметр точения 170 mm
диаметр обработки над станиной 430 mm
расстояние между центрами 600 mm
Главный шпиндель
Макс. скорость оборотов 0 - 6300 rpm
Макс. мощность привода 11 kW
Макс. крутящий момент 70 Nm
Револьверная головка
Число инструментальных гнезд 12
Приводные инструменты 6
Макс. скорость оборотов 0 - 5000 rpm
Макс. мощность привода 4 kW
Макс. крутящий момент 16 Nm
Габариты
Габаритные размеры (ДхШхВ) 2250 x 1675 x 1940 mm
Вес станка 3300 kg

Основное

Shaft machining between centers using a face-driver

Parts catcher for unloading of the parts machined from bar stock

Улавливатель деталей к транспортеровке готовых деталей

Milling operation using an interpolating C-axis

Общие габаритные размеры

Machine Layout S45

Примеры

Примеры

  • General engineering
  • Hydraulic components
  • Pneumatic components
  • Medical engineering
  • Fixing systems
  • Materials technology
  • etc.

Fan wheel (brass MS58)

Bearing bolt with eccentric screw (steel 42 Cr Mo 4)

Система управление/Програмное обеспечение

Sinumerik 828D - inkl. ShopTurn

SINUMERIK 828D: Высоко производительная система управления ЧПУ для достижения максимальной точности и скорости обработки SINUMERIK 828D и SINAMICS приводы и двигатели отлично приспособлены к современным токарным станкам.

Производительные ЧПУ функции в паре с уникальной 80 битной-NANO-FP- точностью ( 80 битная точность плавающей запятой от контроля положения до внутренней оценки датчика) позволяет высокую точность заготовки с минимальным временем обработки. Благодаря гибкости ЧПУ - языка программирования а также уникальной ShopTurn- программирования шага работы, возможно программирование и обработка с максимальной эффективностью серийного производства делатей, а также одиночного производства. С мощными кинематическими преобразованиями и полным набором технологических циклов SINUMERIK 828D также идеально подходит для сложных операций оснащеный приводными инструментами и противошпинделем.

Фото и источник текста: Siemens

Показать детали Скрыть детали

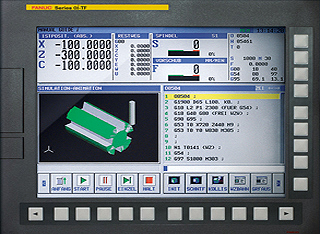

Fanuc 0i TF
Die CNC-Serie 0i-Modell TF ist die ideale Lösung für kompakte High-End Drehmaschinen. Ein attraktives Preis-Leistungs-Verhältnis verbunden mit unübertroffener Dynamik, Präzision und Zuverlässigkeit. Die einfache Bedienung und Programmierbarkeit zeichnen diese Steuerung aus.

  • Fanuc 0i TF с цветном монитором
  • USB разъём и Ethernet
  • Руководство пользователя с 3D-симуляцией

Показать детали Скрыть детали
