Maxxturn 45 G2

Maxxturn 45 G2

Maxxturn 45 G2

EQUIPMENT

Haupt- und Gegenspindel
Werkzeugrevolver
Angetriebene Werkzeuge für Fräs- und Bohrbearbeitungen
Y-Achse direkt in den Maschinenbau integriert
EMCO Stangen- oder Schwenklader
Siemens- oder Fanuc-Steuerung
EMCONNECT - Digitaler Prozess-Assistent optional

Технические характеристики

Рабочая область
Ход осей X/Y/Z X 160 / Y +40/-30 / Z 510 mm
диаметр прутка DM 45 (51) mm
макс. диаметр точения DM 300 mm
Макс. длина деталей 480 mm
диаметр обработки над станиной 430 mm
Расстояние между шпинделями 720 mm
Главный шпиндель
Макс. скорость оборотов 0-7000 U/min
Макс. мощность привода 15 kW
Макс. крутящий момент 120 Nm
Противошпиндель
Макс. скорость оборотов 0-7000 U/min
Макс. мощность привода 15 kW
Макс. крутящий момент 100 Nm
Револьверная головка
VDI размер VDI 25
Число инструментальных гнезд 12
Приводные инструменты 12
Макс. скорость оборотов 0-8000 U/min
Макс. мощность привода 4 kW
Макс. крутящий момент 16 Nm
Габариты
Габаритные размеры (ДхШхВ) 2662 x 1790 x 2080 mm
Вес станка 4000 kg

Основное

  • Höchste Thermostabilität

  • Höchste Bearbeitungsgenauigkeit

  • Hohe Eilganggeschwindigkeiten

  • Sehr stabile Y-Achse mit großem Verfahrweg

  • Hochgenaue C-Achse

  • Angetriebene Werkzeuge

  • Sehr kompaktes Maschinenlayout

  • Modernste Steuerungstechnik von Siemens oder Fanuc

  • Einfaches, dialoggestütztes Programmieren

  • Made in the Heart of Europe

Haltebremse an Haupt- und Gegenspindel

View image

Hauptspindel

View image

Gegenspindel und Teilefänger

View image

Общие габаритные размеры

Aufstellplan MAXXTURN 45 mit SL 1200

Aufstellplan MAXXTURN 45 mit SL 1200

View image

Aufstellplan MAXXTURN 45 mit SL 1200

Aufstellplan MAXXTURN 45 mit SL 1200

View image

Примеры

Nockenwelle (Messing)

View image

Автоматизация

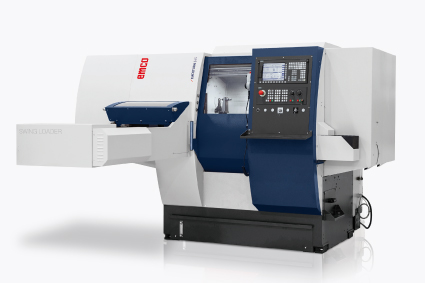

Поворотный погрузчик

Поворотный погрузчик

Как универсальное погрузочно-разгрузочное устройство для предварительно сформированных заготовок всех видов. С помощью различных захватов и погрузочно-разгрузочных систем, поворотный погрузчик может быть приспособлен к индивидуальным требованиям производства.
View image Поворотный погрузчик

Система управление/Програмное обеспечение

Sinumerik 840D sl inkl. ShopTurn und EMCONNECT

Die Sinumerik 840D sl ist das universelle und flexible CNC-System. Mit einer breiten Funktionalität eignet sie sich für den Einsatz in nahezu allen Technologien. Die Sinumerik 840D sl setzt Maßstäbe hinsichtlich Dynamik, Präzision und Integrierbarkeit in Netzwerke.

Mit der Sinumerik 840D sl setzen Sie auf:

  • höchste Performance und Flexibilität
  • durchgängige Offenheit
  • hochwirksamen Personen- und Maschinenschutz

Sinumerik & EMCONNECT, der digitale Prozess-Assistent
emcoNNECT ist in der Standardmaschine enthalten. Über einen Click ist der Wechsel zwischen emcoNNECT Apps und der Steuerung möglich. Alle produktionsrelevanten Daten können in der Vollbild- oder Sidebar-Ansicht dargestellt werden.

Highlights der Steuerung:

  • Freie Konturprogrammierung
  • Schnelles Bezugspunkt-Setzen mit Tastsystemen
  • Schwenken der Bearbeitungsebene
  • Zylindermantel-Bearbeitung
  • 3D-Werkzeugkorrektur
  • Schnelles Arbeiten durch kurze Satzverarbeitungszeit

Показать детали Скрыть детали
Fanuc 31i-B
ЧПУ - управление 31i-B была разработана для следующего поколения станков высокоэффективной производительности

Благодаря улучшенной функциональности и превосходной эффективности, потенциал возможностей станка в будущем повысится. Линия продуктов включает в себя стандартное ЧПУ- применение до очень высоко комплексных станков и совершено нового применения. Система ЧПУ Fanuc пользуется во всем мире первоклассной репутацией благодаря своей производительности, точности, надежности и удобному управлению, и поэтому очень популярны среди требовательных руководителей и операторов. Более 2,4 миллиона систем управления были проданы во всем мире. Тем самым FANUC является ведущим в мире производителем ЧПУ. Оснащенные системой ЧПУ Fanuc станки более чаще в производстве, обрабатывает большее количество заготовок и требуется меньше энергии.

Характеристика:

Некоторые преимущества для еще более продуктивной работы

  • Общая совместимость ко всем предшественникам ЧПУ-систем
  • Требуется минимальное обучение- действующие программы работают без нового программирования
  • Простое программирование деталей с помощью фиксированного цикла и макроса клиента
  • Расширен на простое в использовании MANUAL GUIDE i диалоговое программирование
  • Удобный в использовании графический дисплей для визуальной проверки программы детали
  • Расширенная функция помощи
  • Интерполяция в нанометровом диапазоне для высокого качества поверхности
  • Ethernet-соединение: через ЧПУ экраны оператор может показать в справочнике
  • FTP сервера записанные программы деталей и выбранные файлы загрузить в станок.
  • В качестве альтернативы, данные могут быть загружены с помощью системы перенесения
  • программы деталей через Drag & Drop из удаленного офиса на станок.

Показать детали Скрыть детали
