Highlights
[Translate to Polnisch:] Werkzeugmagazin
[Translate to Polnisch:] 3-, 4- und 5-Achsen-Version erhältlich mit stationären Werkzeugmagazinen, 4- und 5-Achsen-Version auch erhältlich mit einem mitfahrenden Kettenmagazin.
[Translate to Polnisch:] Steuerung
[Translate to Polnisch:]Das Bedienpult kann in Richtung des Arbeitsbereichs verfahren, gedreht und angepasst werden. Dieses ergonomische Design schafft ideale Arbeitsbedingungen für den Bediener.
[Translate to Polnisch:] Maschinenstruktur
[Translate to Polnisch:]Das Maschinenbett ist eine stabile, strukturell versteifte Stahl-Schweiß-Konstruktion. Dies garantiert eine hohe Steifigkeit und eine hervorragende Schwingungsdämpfung, die für eine optimale und dauerhafte Bearbeitung erforderlich ist. Struktur mit optionaler Austattung.
[Translate to Polnisch:] B-Achse
[Translate to Polnisch:]Die B-Achse wird von einem hochdynamischen Torquemotor angetrieben, wodurch ein großer Schwenkbereich von +/- 120 Grad erreicht wird.
[Translate to Polnisch:] Y-Achse
[Translate to Polnisch:]Die Y-Achse ist als „Ram“ ausgeführt. Hier werden lange Führungsschuhe verwendet, um die notwendige Stabilität zu gewährleisten. Die hohe Präzision wird durch den Direktantriebsmotor an der Spindel garantiert.
[Translate to Polnisch:] Frässpindel
[Translate to Polnisch:]Die Maschine ist mit einer flüssigkeitsgekühlten Motorspindel mit überzeugenden Leistungsdaten ausgestattet. Mit einer Spindeldrehzahl von 15.000 U/min, einer Leistung von 46 kW und einem Drehmoment von 170 Nm ist die Maschine auch für die schwere Zerspanung geeignet. Optional ist eine Motorspindel mit 18000 U/min und identischen Leistungsdaten erhältlich. Die Version HSK-A100 beherbergt eine Motorspindel mit 10000 U/min und max. 270 Nm Drehmoment.
[Translate to Polnisch:] Vorschub in der Z-Achse
[Translate to Polnisch:]Um mit der Z-Achse schnell (40m/min) und präzise verfahren zu können, wird die Achse aufgrund des hohen Gewichts von zwei Kugelgewindetrieben und zwei Motoren im Master-
Slave-Betrieb angetrieben.
[Translate to Polnisch:] Achsenantriebe
[Translate to Polnisch:]Kugelumlaufspindel mit Rotationsmutter und fester Verschraubung in der X-Achse. Die Positioniergenauigkeiten werden durch die standardmäßigen Linearmaßstäbe (X-, Y- und Z-Achse) garantiert.
[Translate to Polnisch:] X-Achsenantrieb
[Translate to Polnisch:]Bei dem Fahrständer - Bearbeitungszentrum MMV 4200 wird die X-Achse mit einem Zahnstangenantrieb umgesetzt. Dies garantiert höchste Präzision und Laufruhe.
Overall dimensions/Work space
Options/Accessories

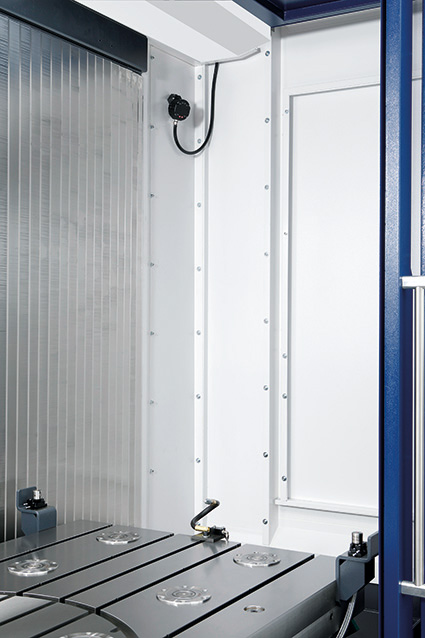

[Translate to Polnisch:] Vermessungsystem
[Translate to Polnisch:]Sowohl das Vermessen des Werkzeugs zur Reduzierung der Einrichtezeit beim Werkzeugwechsel als auch das Vermessen des Werkstückes, um Maße zu kontrollieren bzw. um Nullpunkte zu ermitteln, ist innerhalb der Maschine mittels Funkmesstaster bzw. Laserbrücke optional möglich.
[Translate to Polnisch:] Großer Arbeitsbereich
[Translate to Polnisch:]Dank des großen Arbeitsbereichs ist es möglich die Maschine mit zahlreichen Optionen anzupassen, wie z.B.: Trennwand für den Pendelbetrieb, Rundtisch, Gegenlager, usw.
